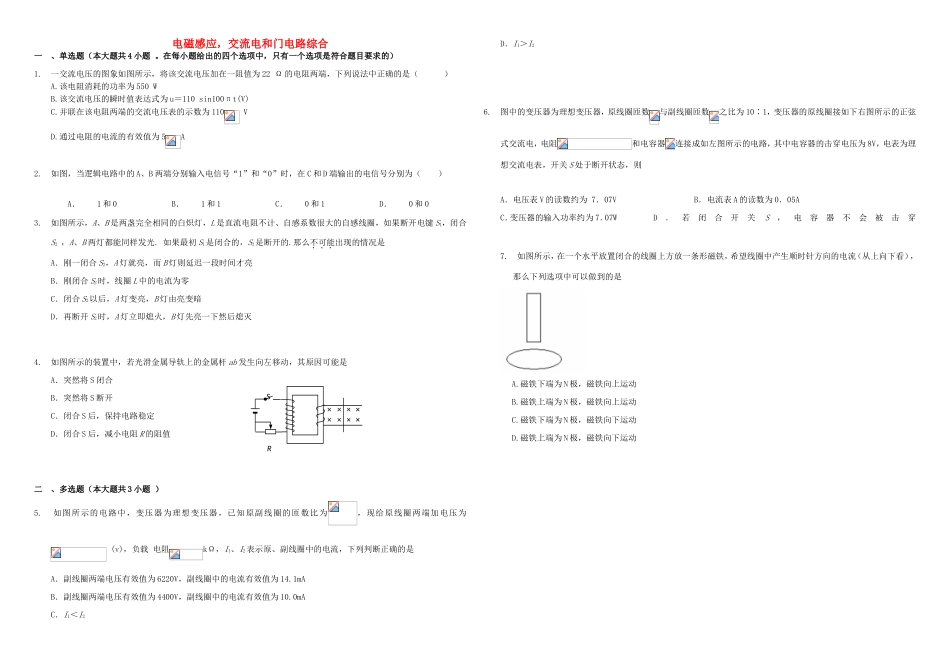

电磁感应，交流电和门电路综合一、单选题（本大题共4小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.一交流电压的图象如图所示，将该交流电压加在一阻值为22Ω的电阻两端，下列说法中正确的是（）A.该电阻消耗的功率为550WB.该交流电压的瞬时值表达式为u＝110sin100πt(V)C.并联在该电阻两端的交流电压表的示数为110VD.通过电阻的电流的有效值为5A2.如图，当逻辑电路中的A、B两端分别输入电信号“1”和“0”时，在C和D端输出的电信号分别为（）A．1和0B．1和1C．0和1D．0和03.如图所示，A、B是两盏完全相同的白炽灯，L是直流电阻不计、自感系数很大的自感线圈，如果断开电键S1，闭合S2，A、B两灯都能同样发光.如果最初S1是闭合的，S2是断开的.那么不可能出现的情况是A．刚一闭合S2，A灯就亮，而B灯则延迟一段时间才亮B．刚闭合S2时，线圈L中的电流为零C．闭合S2以后，A灯变亮，B灯由亮变暗D．再断开S2时，A灯立即熄火，B灯先亮一下然后熄灭4.如图所示的装置中，若光滑金属导轨上的金属杆ab发生向左移动，其原因可能是A．突然将S闭合B．突然将S断开C．闭合S后，保持电路稳定D．闭合S后，减小电阻R的阻值二、多选题（本大题共3小题）5.如图所示的电路中，变压器为理想变压器，已知原副线圈的匝数比为，现给原线圈两端加电压为(v)，负载电阻kΩ，I1、I2表示原、副线圈中的电流，下列判断正确的是A．副线圈两端电压有效值为6220V，副线圈中的电流有效值为14.1mAB．副线圈两端电压有效值为4400V，副线圈中的电流有效值为10.0mAC．I1＜I2D．I1＞I26.图中的变压器为理想变压器，原线圈匝数与副线圈匝数之比为10∶1，变压器的原线圈接如下右图所示的正弦式交流电，电阻和电容器连接成如左图所示的电路，其中电容器的击穿电压为8V，电表为理想交流电表，开关S处于断开状态，则A．电压表V的读数约为7．07VB．电流表A的读数为0．05AC．变压器的输入功率约为7．07WD．若闭合开关S，电容器不会被击穿7.如图所示，在一个水平放置闭合的线圈上方放一条形磁铁，希望线圈中产生顺时针方向的电流（从上向下看），那么下列选项中可以做到的是A.磁铁下端为N极，磁铁向上运动B.磁铁上端为N极，磁铁向上运动C.磁铁下端为N极，磁铁向下运动D.磁铁上端为N极，磁铁向下运动SR三、简答题（本大题共2小题）8.如图所示，一理想变压器的原线圈接在电压为220V的正弦交流电源上，两副线圈匝数分别为n2=16匝.n3=144匝，通过理想二极管.单刀双掷开关与一只“36V18W”的灯泡相连(灯泡电阻不变)，当开关接1时，灯泡正常发光，求：(1)原线圈的匝数n1；(2)当开关接2时，灯泡两端电压的有效值。9.如图所示，四个电阻阻值均为R，开关S闭合时，有一质量为m、带电量为q的小球静止于水平放置的平行板电容器的中点．现断开开关S，这个带电小球便向平行板电容器的一个极板运动，并和此板碰撞，碰撞过程中小球没有机械能损失，只是碰后小球所带电量发生变化，碰后小球带有和该板同种性质的电荷，并恰能运动到另一极板．设两极板间距离为d，不计电源内阻，求：(1)电源电动势E为多大？(2)小球与极板碰撞后所带的电量q′为多少？2016万卷周测卷（十六）答案解析一、单选题1.【答案】A2.【解析】B分析：与门的特点是当所有条件都满足，事件才能发生，非门的特点是输入状态和输出状态完全相反．解答：当A端输入电信号“1”，B端输入电信号“0”时，则非门输出为1，即D端输出为1．1和1又输入与门，所以输出端C为1．故选：B点评：解决本题的关键知道与门和非门的特点，并能灵活运用．3.【答案】A4.【答案】B二、多选题5.【答案】BD6.【答案】AD7.【答案】AD三、简答题8.【解析】(1)当开关接1时，灯泡正常发光，所以灯泡两端的电压是36v，根据：得880匝。(2)开关接2时,有，解得=40V，设交变电流的周期为T，则，V。9.[解析](1)当S闭合时，设电容器电压为U，则有：U＝·R＝E对带电小球受力分析得：＝mg联立解得：E＝(2)断开S，设电容器电压为U′，则有：U′＝·R＝，U′
