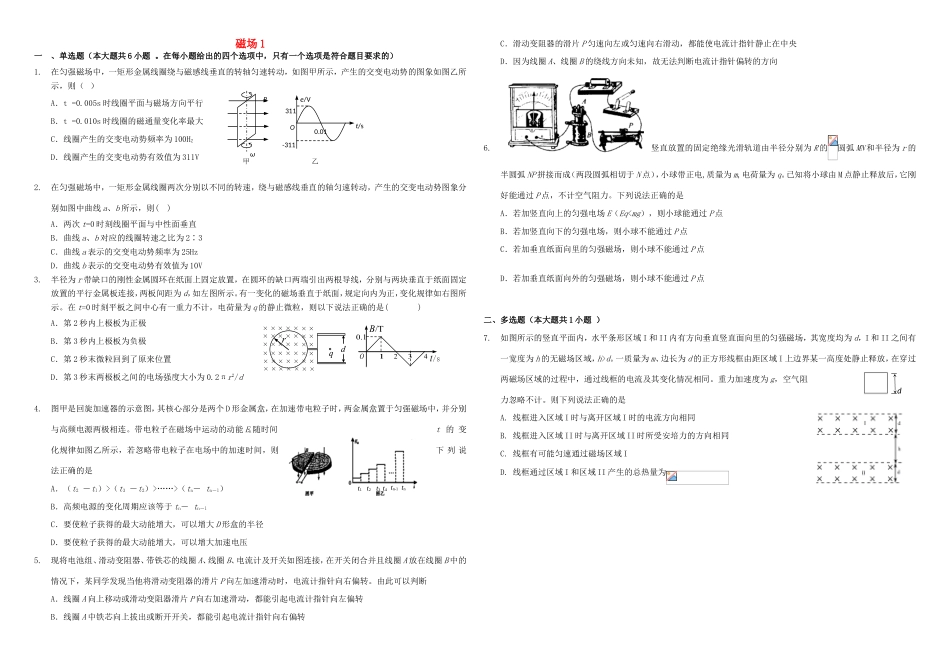

d磁场1一、单选题（本大题共6小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.在匀强磁场中，一矩形金属线圈绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则（）A．t=0.005s时线圈平面与磁场方向平行B．t=0.010s时线圈的磁通量变化率最大C．线圈产生的交变电动势频率为100HZD．线圈产生的交变电动势有效值为311V2.在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象分别如图中曲线a、b所示，则()A．两次t=0时刻线圈平面与中性面垂直B．曲线a、b对应的线圈转速之比为2∶3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V3.半径为r带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如左图所示。有一变化的磁场垂直于纸面，规定向内为正，变化规律如右图所示。在t=0时刻平板之间中心有一重力不计，电荷量为q的静止微粒，则以下说法正确的是()A．第2秒内上极板为正极B．第3秒内上极板为负极C．第2秒末微粒回到了原来位置D．第3秒末两极板之间的电场强度大小为0.2πr2/d4.图甲是回旋加速器的示意图，其核心部分是两个D形金属盒，在加速带电粒子时，两金属盒置于匀强磁场中，并分别与高频电源两极相连。带电粒子在磁场中运动的动能Ek随时间t的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列说法正确的是A．（t2－tl）>（t3－t2）>……>（tn－tn－l）B．高频电源的变化周期应该等于tn－tn－lC．要使粒子获得的最大动能增大，可以增大D形盒的半径D．要使粒子获得的最大动能增大，可以增大加速电压5.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接，在开关闭合并且线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转。由此可以判断A．线圈A向上移动或滑动变阻器滑片P向右加速滑动，都能引起电流计指针向左偏转B．线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向6.竖直放置的固定绝缘光滑轨道由半径分别为R的圆弧MN和半径为r的半圆弧NP拼接而成（两段圆弧相切于N点），小球带正电,质量为m,电荷量为q。已知将小球由M点静止释放后，它刚好能通过P点，不计空气阻力。下列说法正确的是A．若加竖直向上的匀强电场E（Eqd。一质量为m、边长为d的正方形线框由距区域I上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同。重力加速度为g，空气阻力忽略不计。则下列说法正确的是A.线框进入区域I时与离开区域I时的电流方向相同B.线框进入区域II时与离开区域II时所受安培力的方向相同C.线框有可能匀速通过磁场区域ID.线框通过区域I和区域II产生的总热量为e/VBt/sO311-3110.01ω甲乙t1t2t3t4tn-1tn二、简答题（本大题共2小题）8.（2015北京高考真题）如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m一端连接R=1的电阻。导线所在空间存在竖直向下的匀强磁场，磁感应强度B=1T。导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好，导轨和导体棒的电阻均可忽略不计。在平行于导轨的拉力作用下，导体棒沿导轨向右匀速运动，速度v=5m/s。求：（1）感应电动势E和感应电流I；（2）在0.1s时间内，拉力的冲量的大小；（3）若将MN换为电阻r=1的导体棒，其他条件不变，...
