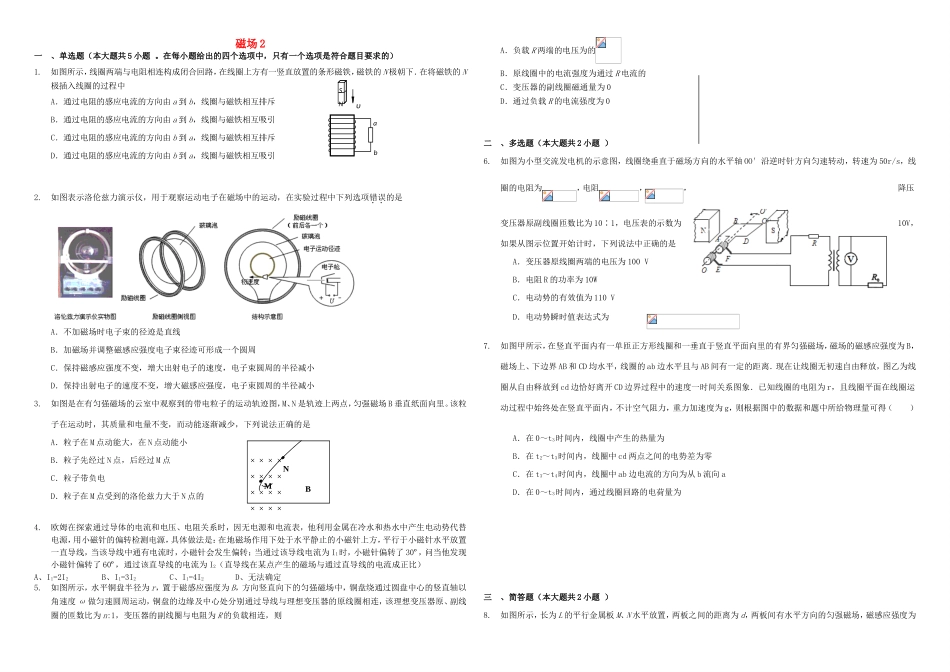

磁场2一、单选题（本大题共5小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.如图所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．在将磁铁的N极插入线圈的过程中A．通过电阻的感应电流的方向由a到b，线圈与磁铁相互排斥B．通过电阻的感应电流的方向由a到b，线圈与磁铁相互吸引C．通过电阻的感应电流的方向由b到a，线圈与磁铁相互排斥D．通过电阻的感应电流的方向由b到a，线圈与磁铁相互吸引2.如图表示洛伦兹力演示仪，用于观察运动电子在磁场中的运动，在实验过程中下列选项错误的是A．不加磁场时电子束的径迹是直线B．加磁场并调整磁感应强度电子束径迹可形成一个圆周C．保持磁感应强度不变，增大出射电子的速度，电子束圆周的半径减小D．保持出射电子的速度不变，增大磁感应强度，电子束圆周的半径减小3.如图是在有匀强磁场的云室中观察到的带电粒子的运动轨迹图，M、N是轨迹上两点，匀强磁场B垂直纸面向里。该粒子在运动时，其质量和电量不变，而动能逐渐减少，下列说法正确的是A．粒子在M点动能大，在N点动能小B．粒子先经过N点，后经过M点C．粒子带负电D．粒子在M点受到的洛伦兹力大于N点的4.欧姆在探索通过导体的电流和电压、电阻关系时，因无电源和电流表，他利用金属在冷水和热水中产生电动势代替电源，用小磁针的偏转检测电源，具体做法是：在地磁场作用下处于水平静止的小磁针上方，平行于小磁针水平放置一直导线，当该导线中通有电流时，小磁针会发生偏转；当通过该导线电流为I1时，小磁针偏转了30º，问当他发现小磁针偏转了60º，通过该直导线的电流为I2（直导线在某点产生的磁场与通过直导线的电流成正比）A、I1=2I2B、I1=3I2C、I1=4I2D、无法确定5.如图所示，水平铜盘半径为r，置于磁感应强度为B，方向竖直向下的匀强磁场中，铜盘绕通过圆盘中心的竖直轴以角速度ω做匀速圆周运动，铜盘的边缘及中心处分别通过导线与理想变压器的原线圈相连，该理想变压器原、副线圈的匝数比为n:1，变压器的副线圈与电阻为R的负载相连，则A．负载R两端的电压为的B．原线圈中的电流强度为通过R电流的C．变压器的副线圈磁通量为0D．通过负载R的电流强度为0二、多选题（本大题共2小题）6.如图为小型交流发电机的示意图，线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，转速为50r/s，线圈的电阻为，电阻，，降压变压器原副线圈匝数比为10∶1，电压表的示数为10V，如果从图示位置开始计时，下列说法中正确的是A．变压器原线圈两端的电压为100VB．电阻R的功率为10WC．电动势的有效值为110VD．电动势瞬时值表达式为7.如图甲所示，在竖直平面内有一单匝正方形线圈和一垂直于竖直平面向里的有界匀强磁场，磁场的磁感应强度为B，磁场上、下边界AB和CD均水平，线圈的ab边水平且与AB间有一定的距离．现在让线圈无初速自由释放，图乙为线圈从自由释放到cd边恰好离开CD边界过程中的速度一时间关系图象．已知线圈的电阻为r，且线圈平面在线圈运动过程中始终处在竖直平面内，不计空气阻力，重力加速度为g，则根据图中的数据和题中所给物理量可得（）A．在0～t3时间内，线圈中产生的热量为B．在t2～t3时间内，线圈中cd两点之间的电势差为零C．在t3～t4时间内，线圈中ab边电流的方向为从b流向aD．在0～t3时间内，通过线圈回路的电荷量为三、简答题（本大题共2小题）8.如图所示，长为L的平行金属板M、N水平放置，两板之间的距离为d，两板间有水平方向的匀强磁场，磁感应强度为abυSNNB××××××××××××××××MB，一个带正电的质点，沿水平方向从两板的正中央垂直于磁场方向进入两板之间，重力加速度为g。（1）若M板接直流电源正极，N板接负极，电源电压恒为U，带电质点以恒定的速度v匀速通过两板之间的复合场（电场、磁场和重力场），求带电质点的电量与质量的比值。（2）若M、N接如图所示的交变电流（M板电势高时U为正），L=0.5m，d=0.4m，B=0.1T，质量为m=1×10-4kg带电量为q=2×10-2C的带正电质点以水平速度v=1m/s，从t=0时刻开始进入复合场（g=10m/s2）a.定性画出质点的运动轨迹b.求质点在复合场中的运动时间9.如...
