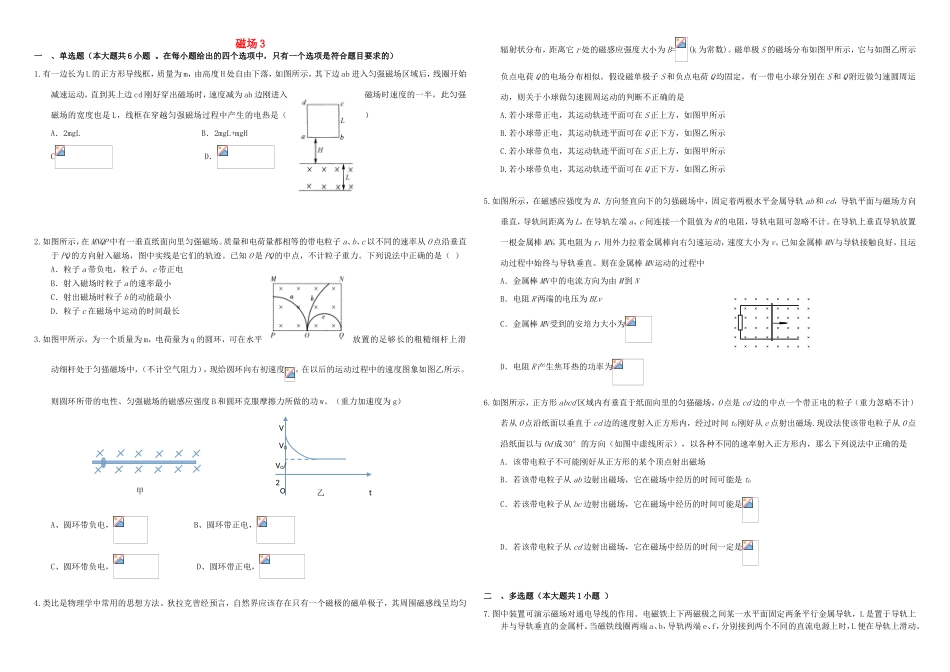

磁场3一、单选题（本大题共6小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.有一边长为L的正方形导线框，质量为m，由高度H处自由下落，如图所示，其下边ab进入匀强磁场区域后，线圈开始减速运动，直到其上边cd刚好穿出磁场时，速度减为ab边刚进入磁场时速度的一半，此匀强磁场的宽度也是L，线框在穿越匀强磁场过程中产生的电热是（）A．2mgLB．2mgL+mgHCD．2.如图所示，在MNQP中有一垂直纸面向里匀强磁场。质量和电荷量都相等的带电粒子a、b、c以不同的速率从O点沿垂直于PQ的方向射入磁场，图中实线是它们的轨迹。已知O是PQ的中点，不计粒子重力。下列说法中正确的是（）A．粒子a带负电，粒子b、c带正电B．射入磁场时粒子a的速率最小C．射出磁场时粒子b的动能最小D．粒子c在磁场中运动的时间最长3.如图甲所示，为一个质量为m，电荷量为q的圆环，可在水平放置的足够长的粗糙细杆上滑动细杆处于匀强磁场中，（不计空气阻力），现给圆环向右初速度，在以后的运动过程中的速度图象如图乙所示。则圆环所带的电性、匀强磁场的磁感应强度B和圆环克服摩擦力所做的功w。（重力加速度为g）A、圆环带负电，B、圆环带正电，C、圆环带负电，D、圆环带正电，4.类比是物理学中常用的思想方法。狄拉克曾经预言，自然界应该存在只有一个磁极的磁单极子，其周围磁感线呈均匀辐射状分布，距离它r处的磁感应强度大小为B=(k为常数)。磁单极S的磁场分布如图甲所示，它与如图乙所示负点电荷Q的电场分布相似。假设磁单极子S和负点电荷Q均固定，有一带电小球分别在S和Q附近做匀速圆周运动，则关于小球做匀速圆周运动的判断不正确的是A.若小球带正电，其运动轨迹平面可在S正上方，如图甲所示B.若小球带正电，其运动轨迹平面可在Q正下方，如图乙所示C.若小球带负电，其运动轨迹平面可在S正上方，如图甲所示D.若小球带负电，其运动轨迹平面可在Q正下方，如图乙所示5.如图所示，在磁感应强度为B、方向竖直向下的匀强磁场中，固定着两根水平金属导轨ab和cd，导轨平面与磁场方向垂直，导轨间距离为L，在导轨左端a、c间连接一个阻值为R的电阻，导轨电阻可忽略不计。在导轨上垂直导轨放置一根金属棒MN，其电阻为r，用外力拉着金属棒向右匀速运动，速度大小为v。已知金属棒MN与导轨接触良好，且运动过程中始终与导轨垂直。则在金属棒MN运动的过程中A．金属棒MN中的电流方向为由M到NB．电阻R两端的电压为BLvC．金属棒MN受到的安培力大小为D．电阻R产生焦耳热的功率为6.如图所示，正方形abcd区域内有垂直于纸面向里的匀强磁场，O点是cd边的中点一个带正电的粒子（重力忽略不计）若从O点沿纸面以垂直于cd边的速度射入正方形内，经过时间t0刚好从c点射出磁场.现设法使该带电粒子从O点沿纸面以与Od成30°的方向（如图中虚线所示），以各种不同的速率射入正方形内，那么下列说法中正确的是A．该带电粒子不可能刚好从正方形的某个顶点射出磁场B．若该带电粒子从ab边射出磁场，它在磁场中经历的时间可能是t0C．若该带电粒子从bc边射出磁场，它在磁场中经历的时间可能是D．若该带电粒子从cd边射出磁场，它在磁场中经历的时间一定是二、多选题（本大题共1小题）7.图中装置可演示磁场对通电导线的作用。电磁铁上下两磁极之间某一水平面固定两条平行金属导轨，L是置于导轨上并与导轨垂直的金属杆。当磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动。甲乙tOVOVVO/2下列说法正确的是A．若a接正极，b接负极，e接负极，f接正极，则L向右滑动B．若a接正极，b接负极，e接正极，f接负极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动三、简答题（本大题共2小题）8.（2015山东高考真题）如图所示，直径分别为D和2D的同心圆处于同一竖直面内，O为圆心，GH为大圆的水平直径。两圆之间的环形区域（Ⅰ区）和小圆内部（Ⅱ区）均存在垂直圆面向里的匀强磁场。间距为d的两平行金属极板间有一匀强电场，上极板开有一小孔。一质量为m，电量为+q的粒子由小孔下方d/2处静止释放，加速后粒子以竖直向上的速度v射出电...
