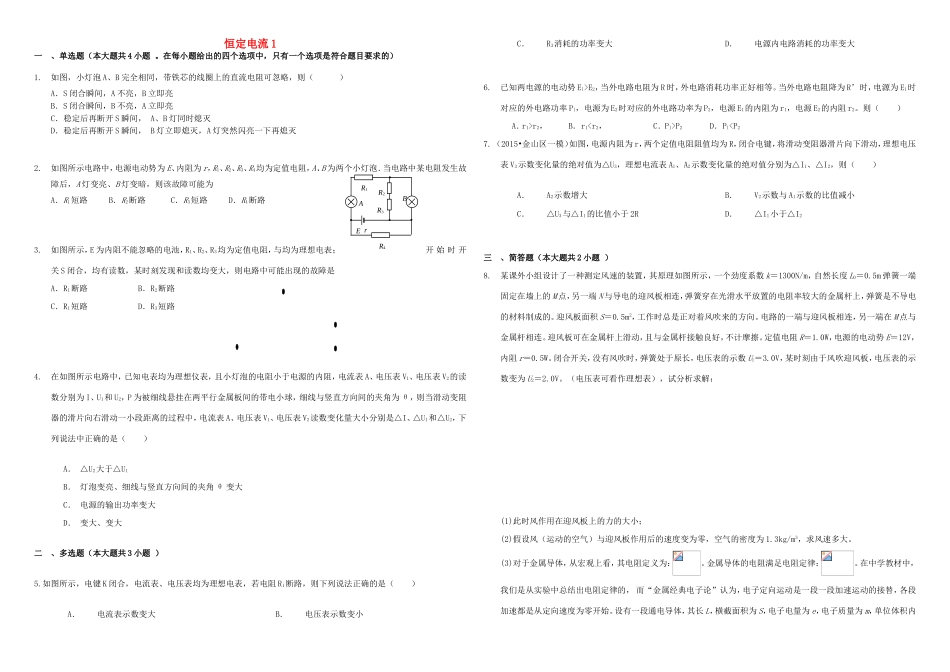

恒定电流1一、单选题（本大题共4小题。在每小题给出的四个选项中，只有一个选项是符合题目要求的）1.如图，小灯泡A、B完全相同，带铁芯的线圈上的直流电阻可忽略，则（）A．S闭合瞬间，A不亮，B立即亮B．S闭合瞬间，B不亮，A立即亮C．稳定后再断开S瞬间，A、B灯同时熄灭D．稳定后再断开S瞬间，B灯立即熄灭，A灯突然闪亮一下再熄灭2.如图所示电路中，电源电动势为E、内阻为r，R1、R2、R3、R4均为定值电阻，A、B为两个小灯泡．当电路中某电阻发生故障后，A灯变亮、B灯变暗，则该故障可能为A．R1短路B．R2断路C．R3短路D．R4断路3.如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，与均为理想电表；开始时开关S闭合，均有读数，某时刻发现和读数均变大，则电路中可能出现的故障是A．R1断路B．R2断路C．R1短路D．R3短路4.在如图所示电路中，已知电表均为理想仪表，且小灯泡的电阻小于电源的内阻，电流表A、电压表V1、电压表V2的读数分别为I、U1和U2，P为被细线悬挂在两平行金属板间的带电小球，细线与竖直方向间的夹角为θ，则当滑动变阻器的滑片向右滑动一小段距离的过程中，电流表A、电压表V1、电压表V2读数变化量大小分别是△I、△U1和△U2，下列说法中正确的是（）A．△U2大于△U1B．灯泡变亮、细线与竖直方向间的夹角θ变大C．电源的输出功率变大D．变大、变大二、多选题（本大题共3小题）5.如图所示，电键K闭合，电流表、电压表均为理想电表，若电阻R1断路，则下列说法正确的是（）A．电流表示数变大B．电压表示数变小C．R3消耗的功率变大D．电源内电路消耗的功率变大6.已知两电源的电动势El>E2，当外电路电阻为R时，外电路消耗功率正好相等。当外电路电阻降为R’时，电源为E1时对应的外电路功率Pl，电源为E2时对应的外电路功率为P2，电源E1的内阻为r1，电源E2的内阻r2。则（）A．r1>r2，B．r1
P2D．Pl
