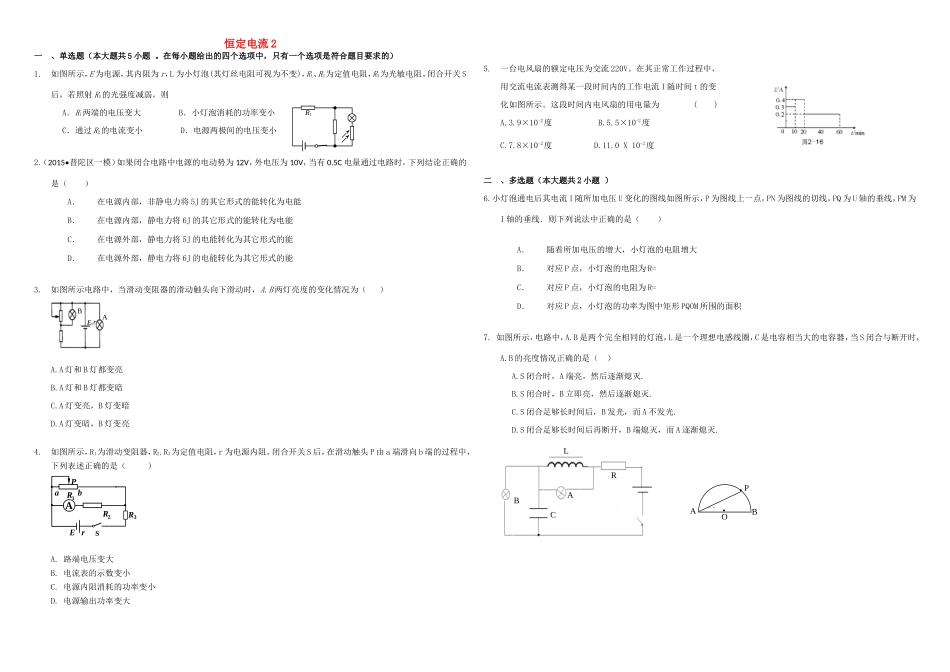

(衡水万卷)高三物理二轮复习 作业卷二十四 恒定电流2(含解析)-人教版高三物理试题_第1页
1/4
(衡水万卷)高三物理二轮复习 作业卷二十四 恒定电流2(含解析)-人教版高三物理试题_第2页
2/4
(衡水万卷)高三物理二轮复习 作业卷二十四 恒定电流2(含解析)-人教版高三物理试题_第3页
3/4
恒定电流2一、单选题(本大题共5小题。在每小题给出的四个选项中,只有一个选项是符合题目要求的)1.如图所示,E为电源,其内阻为r,L为小灯泡(其灯丝电阻可视为不变),R1、R2为定值电阻,R3为光敏电阻。闭合开关S后,若照射R3的光强度减弱,则A.R1两端的电压变大B.小灯泡消耗的功率变小C.通过R2的电流变小D.电源两极间的电压变小2.(2015•普陀区一模)如果闭合电路中电源的电动势为12V,外电压为10V,当有0.5C电量通过电路时,下列结论正确的是()A.在电源内部,非静电力将5J的其它形式的能转化为电能B.在电源内部,静电力将6J的其它形式的能转化为电能C.在电源外部,静电力将5J的电能转化为其它形式的能D.在电源外部,静电力将6J的电能转化为其它形式的能3.如图所示电路中,当滑动变阻器的滑动触头向下滑动时,A.B两灯亮度的变化情况为()BAE,rA.A灯和B灯都变亮B.A灯和B灯都变暗C.A灯变亮,B灯变暗D.A灯变暗,B灯变亮4.如图所示,R1为滑动变阻器,R2.R3为定值电阻,r为电源内阻。闭合开关S后,在滑动触头P由a端滑向b端的过程中,下列表述正确的是()R1R2ASErR3abPA.路端电压变大B.电流表的示数变小C.电源内阻消耗的功率变小D.电源输出功率变大5.一台电风扇的额定电压为交流220V。在其正常工作过程中,用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示。这段时间内电风扇的用电量为()A.3.9×10-2度B.5.5×10-2度C.7.8×10-2度D.11.0X10-2度二、多选题(本大题共2小题)6.小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线的切线,PQ为U轴的垂线,PM为I轴的垂线.则下列说法中正确的是()A.随着所加电压的增大,小灯泡的电阻增大B.对应P点,小灯泡的电阻为R=C.对应P点,小灯泡的电阻为R=D.对应P点,小灯泡的功率为图中矩形PQOM所围的面积7.如图所示,电路中,A.B是两个完全相同的灯泡,L是一个理想电感线圈,C是电容相当大的电容器,当S闭合与断开时,A.B的亮度情况正确的是()A.S闭合时,A端亮,然后逐渐熄灭.B.S闭合时,B立即亮,然后逐渐熄灭.C.S闭合足够长时间后,B发光,而A不发光.D.S闭合足够长时间后再断开,B端熄灭,而A逐渐熄灭.)α··POBABACRLR1三、简答题(本大题共2小题)8.如图所示,电源电动势E=30V,内阻r=1Ω,电灯L上标有“25V,25W”的字样,直流电动机M的线圈电阻R=2.闭合电键,若电灯恰能正常发光,求:(1)电路中的总电流I;(2)电动机的热功率PR;(3)电动机输出的机械功率P机。9.如图所示为某种电子秤的原理示意图,AB为一均匀的滑动电阻,阻值为R,长度为L,两边分别有P1.P2两个滑动头,P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动,弹簧处于原长时,P1刚好指着A端,P1与托盘固定相连,若P1.P2间出现电压时,该电压经过放大,通过信号转换后在显示屏上将显示物体重力的大小。已知弹簧的劲度系数为k,托盘自身质量为m0,电源电动势为E,内阻不计,当地的重力加速度为g。求:(1)托盘上未放物体时,在托盘自身重力作用下,P1离A的距离x1;(2)托盘上放有质量为m的物体时,P1离A的距离x2;(3)在托盘上未放物体时通常先核准零点,其方法是:调节P2,使P2离A的距离也为x1,从而使P1.P2间的电压为零。校准零点后,将物体m放在托盘上,试推导出物体质量m与P1.P2间的电压U之间的函数关系式。0.2016万卷作业卷(二十四)答案解析一、单选题1.【答案】B解:A、将光照强度减弱,光敏电阻的阻值增大,电路中的总电阻增大;由闭合电路欧姆定律可得,电路中干路电流减小,故R1两端的电压减小,电压表的示数变小.故A错误;B、C因干路电流减小,电耗的内电压减小,路端电压增大,同时R1两端的电压减小,故并联电路部分电压增大;则流过R2的电流增大,故C错误;由并联电路的电流规律可知,流过灯泡的电流一定减小,故由P=I2R可知,小灯泡消耗的功率变小,故B正确;D、电源两端的电压为路端电压,由上分析可知,电源两端的电压变大,故D错误;故选B.2.【答案】C考点:电源的电动势和内阻.专题:恒定电流专题.分析:在电源的内部非静电力做功将其它形式的能转化为电能,在电源的外部,静...
