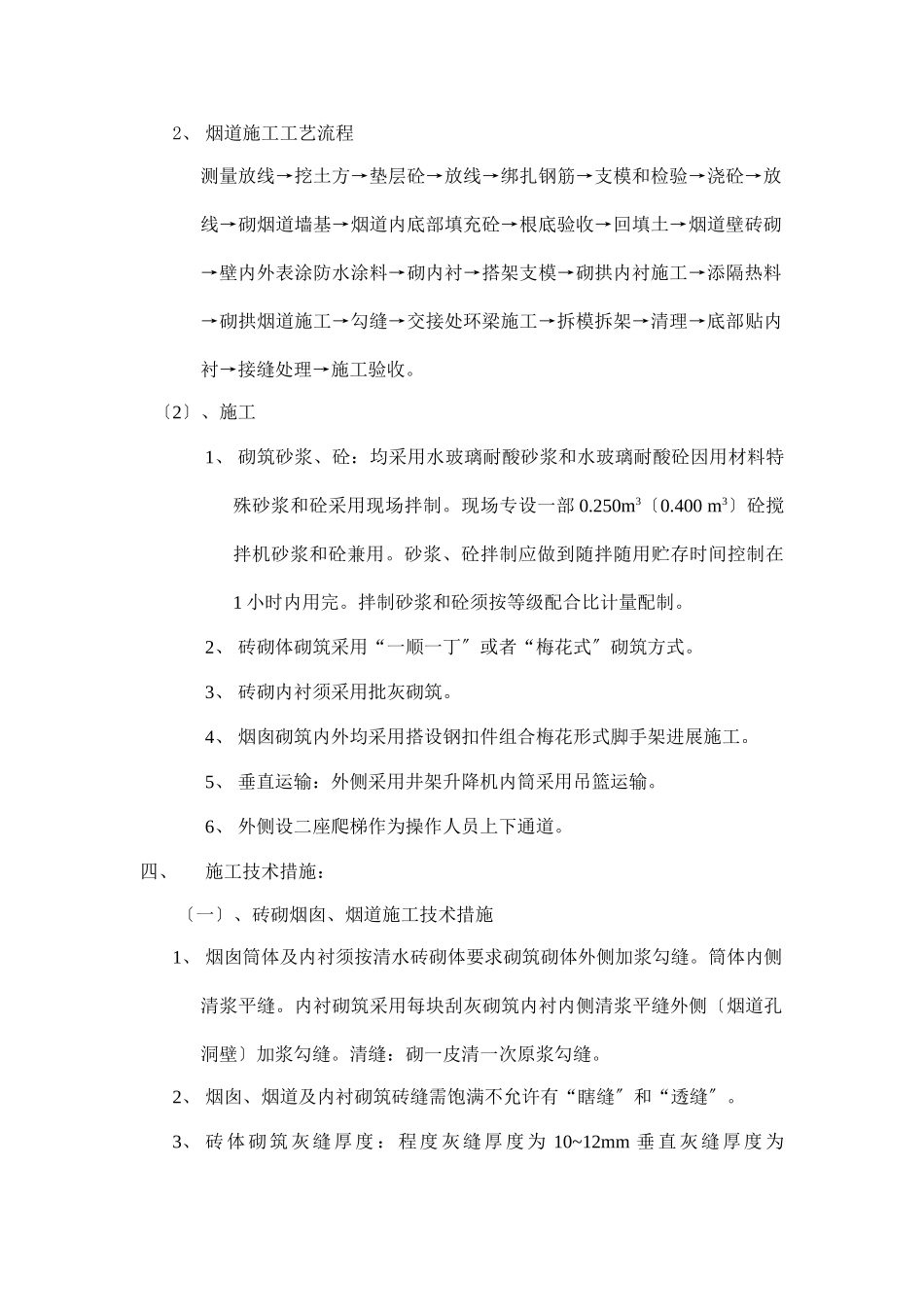

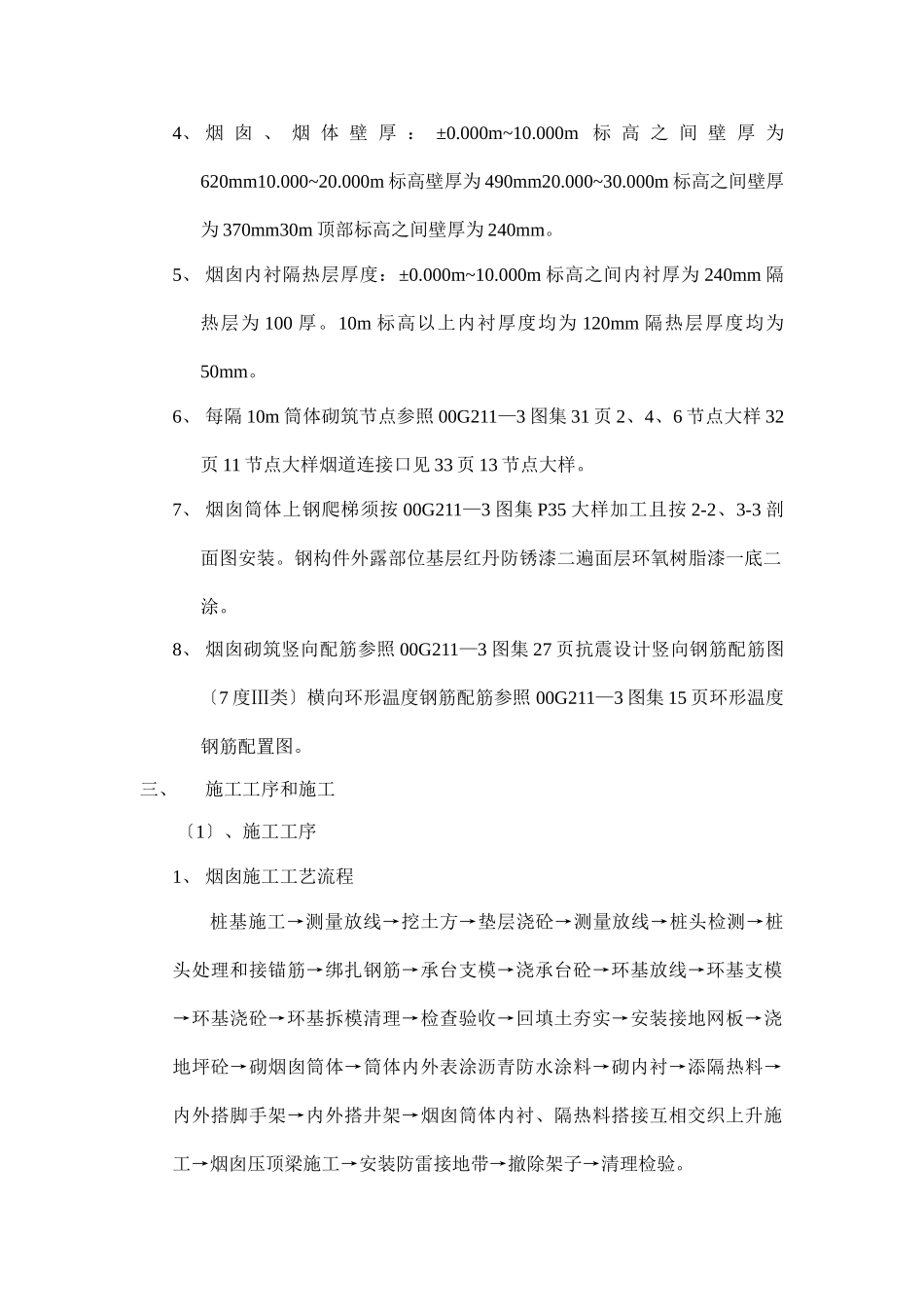

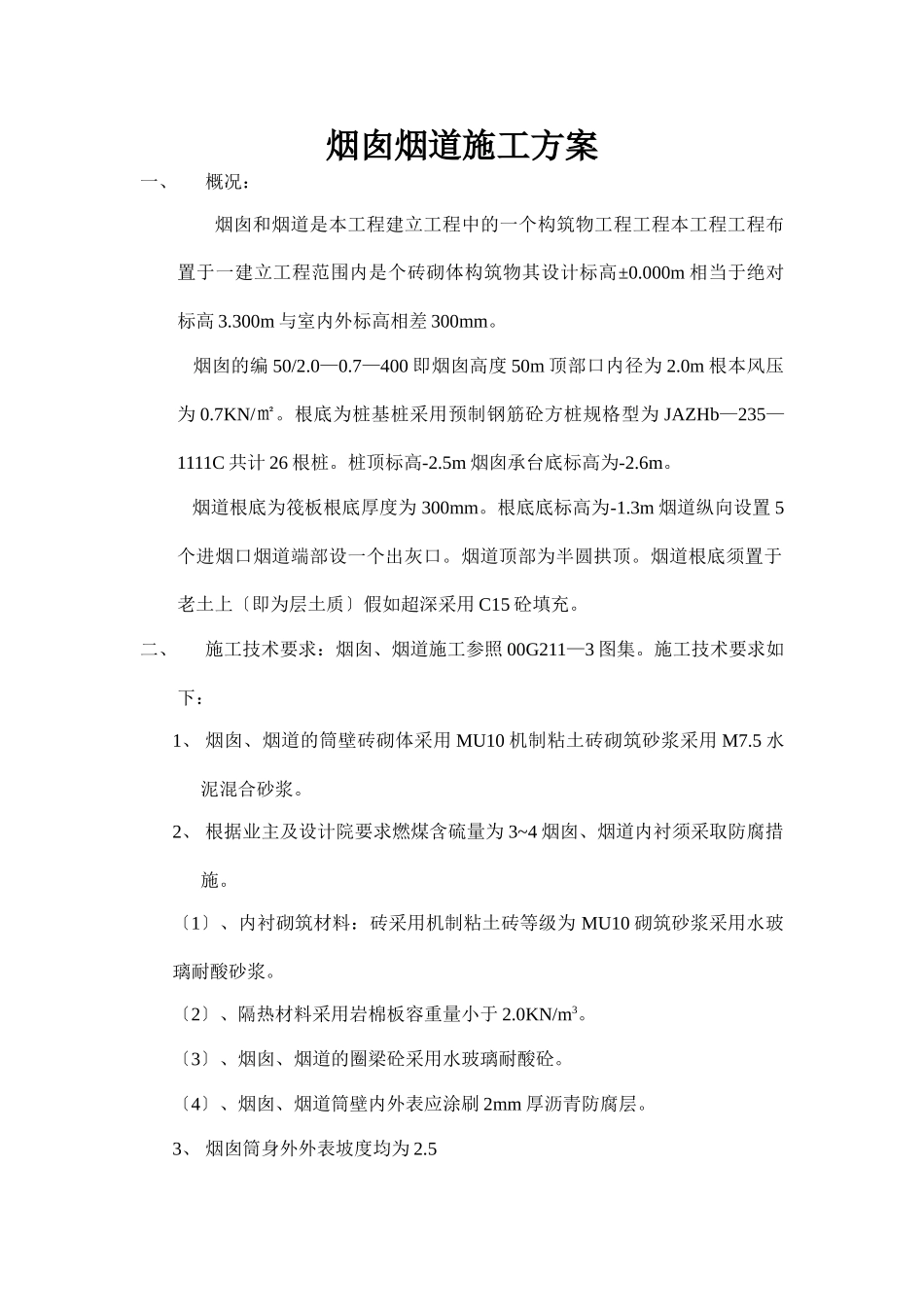

烟囱烟道施工方案一、概况：烟囱和烟道是本工程建立工程中的一个构筑物工程工程本工程工程布置于一建立工程范围内是个砖砌体构筑物其设计标高±0.000m相当于绝对标高3.300m与室内外标高相差300mm。烟囱的编50/2.0—0.7—400即烟囱高度50m顶部口内径为2.0m根本风压为0.7KN/㎡。根底为桩基桩采用预制钢筋砼方桩规格型为JAZHb—235—1111C共计26根桩。桩顶标高-2.5m烟囱承台底标高为-2.6m。烟道根底为筏板根底厚度为300mm。根底底标高为-1.3m烟道纵向设置5个进烟口烟道端部设一个出灰口。烟道顶部为半圆拱顶。烟道根底须置于老土上〔即为层土质〕假如超深采用C15砼填充。二、施工技术要求：烟囱、烟道施工参照00G211—3图集。施工技术要求如下：1、烟囱、烟道的筒壁砖砌体采用MU10机制粘土砖砌筑砂浆采用M7.5水泥混合砂浆。2、根据业主及设计院要求燃煤含硫量为3~4烟囱、烟道内衬须采取防腐措施。〔1〕、内衬砌筑材料：砖采用机制粘土砖等级为MU10砌筑砂浆采用水玻璃耐酸砂浆。〔2〕、隔热材料采用岩棉板容重量小于2.0KN/m3。〔3〕、烟囱、烟道的圈梁砼采用水玻璃耐酸砼。〔4〕、烟囱、烟道筒壁内外表应涂刷2mm厚沥青防腐层。3、烟囱筒身外外表坡度均为2.54、烟囱、烟体壁厚：±0.000m~10.000m标高之间壁厚为620mm10.000~20.000m标高壁厚为490mm20.000~30.000m标高之间壁厚为370mm30m顶部标高之间壁厚为240mm。5、烟囱内衬隔热层厚度：±0.000m~10.000m标高之间内衬厚为240mm隔热层为100厚。10m标高以上内衬厚度均为120mm隔热层厚度均为50mm。6、每隔10m筒体砌筑节点参照00G211—3图集31页2、4、6节点大样32页11节点大样烟道连接口见33页13节点大样。7、烟囱筒体上钢爬梯须按00G211—3图集P35大样加工且按2-2、3-3剖面图安装。钢构件外露部位基层红丹防锈漆二遍面层环氧树脂漆一底二涂。8、烟囱砌筑竖向配筋参照00G211—3图集27页抗震设计竖向钢筋配筋图〔7度Ⅲ类〕横向环形温度钢筋配筋参照00G211—3图集15页环形温度钢筋配置图。三、施工工序和施工〔1〕、施工工序1、烟囱施工工艺流程桩基施工→测量放线→挖土方→垫层浇砼→测量放线→桩头检测→桩头处理和接锚筋→绑扎钢筋→承台支模→浇承台砼→环基放线→环基支模→环基浇砼→环基拆模清理→检查验收→回填土夯实→安装接地网板→浇地坪砼→砌烟囱筒体→筒体内外表涂沥青防水涂料→砌内衬→添隔热料→内外搭脚手架→内外搭井架→烟囱筒体内衬、隔热料搭接互相交织上升施工→烟囱压顶梁施工→安装防雷接地带→撤除架子→清理检验。2、烟道施工工艺流程测量放线→挖土方→垫层砼→放线→绑扎钢筋→支模和检验→浇砼→放线→砌烟道墙基→烟道内底部填充砼→根底验收→回填土→烟道壁砖砌→壁内外表涂防水涂料→砌内衬→搭架支模→砌拱内衬施工→添隔热料→砌拱烟道施工→勾缝→交接处环梁施工→拆模拆架→清理→底部贴内衬→接缝处理→施工验收。〔2〕、施工1、砌筑砂浆、砼：均采用水玻璃耐酸砂浆和水玻璃耐酸砼因用材料特殊砂浆和砼采用现场拌制。现场专设一部0.250m3〔0.400m3〕砼搅拌机砂浆和砼兼用。砂浆、砼拌制应做到随拌随用贮存时间控制在1小时内用完。拌制砂浆和砼须按等级配合比计量配制。2、砖砌体砌筑采用“一顺一丁〞或者“梅花式〞砌筑方式。3、砖砌内衬须采用批灰砌筑。4、烟囱砌筑内外均采用搭设钢扣件组合梅花形式脚手架进展施工。5、垂直运输：外侧采用井架升降机内筒采用吊篮运输。6、外侧设二座爬梯作为操作人员上下通道。四、施工技术措施：〔一〕、砖砌烟囱、烟道施工技术措施1、烟囱筒体及内衬须按清水砖砌体要求砌筑砌体外侧加浆勾缝。筒体内侧清浆平缝。内衬砌筑采用每块刮灰砌筑内衬内侧清浆平缝外侧〔烟道孔洞壁〕加浆勾缝。清缝：砌一皮清一次原浆勾缝。2、烟囱、烟道及内衬砌筑砖缝需饱满不允许有“瞎缝〞和“透缝〞。3、砖体砌筑灰缝厚度：程度灰缝厚度为10~12mm垂直灰缝厚度为12mm。内衬砌筑灰缝厚度为8~10mm。4、筒体外侧、内侧均采用砖砌筑或者在圆弧分段使用异形砖弥补砌筑筒体时灰缝过大和甚至出现瞎缝的通病。5、筒体高度用钢卷尺〔50m〕设置于内脚手架上应每米检测控制烟囱高度及砌筑筒体程...
