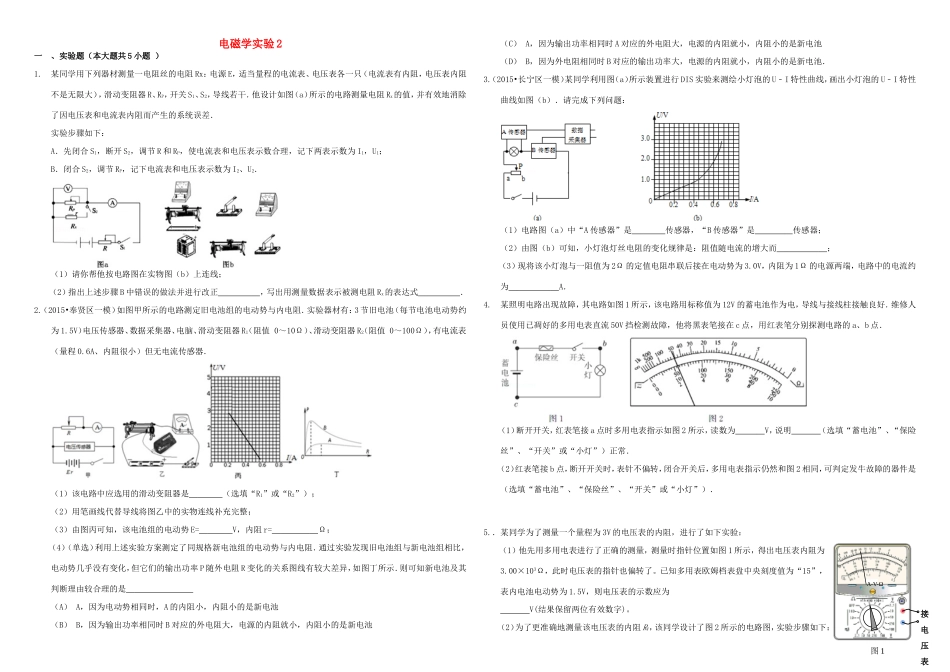

(衡水万卷)高三物理二轮复习 作业卷四十 电磁学实验3(含解析)-人教版高三物理试题_第1页
1/4

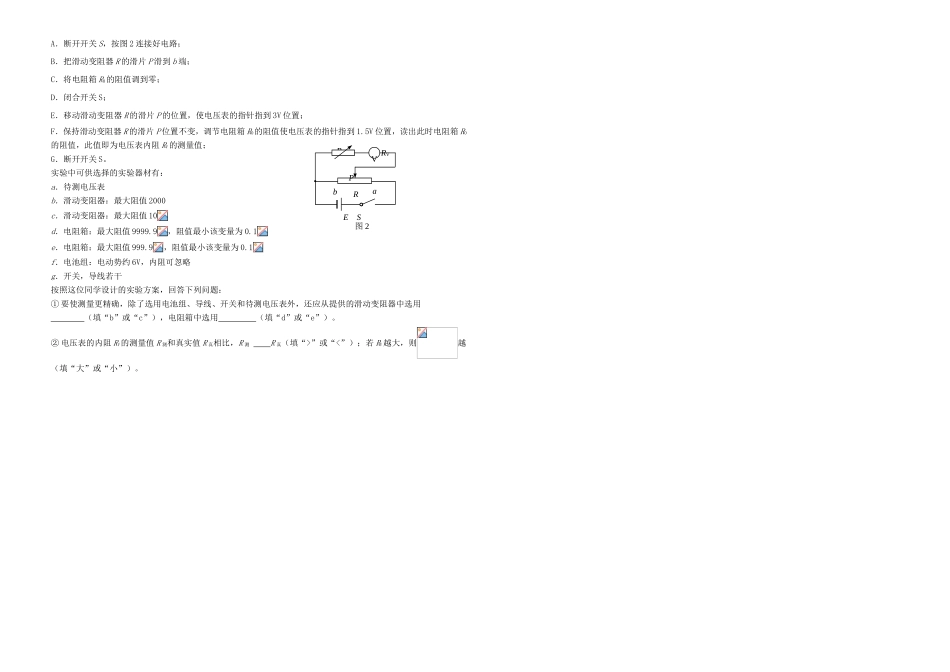

(衡水万卷)高三物理二轮复习 作业卷四十 电磁学实验3(含解析)-人教版高三物理试题_第2页
2/4

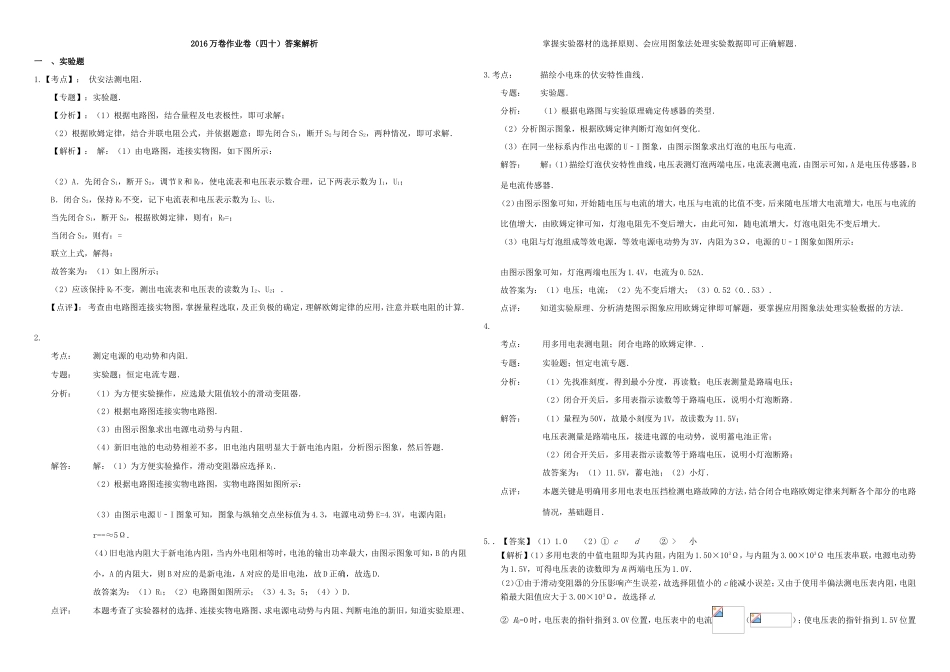

(衡水万卷)高三物理二轮复习 作业卷四十 电磁学实验3(含解析)-人教版高三物理试题_第3页
3/4
电磁学实验2一、实验题(本大题共5小题)1.某同学用下列器材测量一电阻丝的电阻Rx:电源E,适当量程的电流表、电压表各一只(电流表有内阻,电压表内阻不是无限大),滑动变阻器R、RP,开关S1、S2,导线若干.他设计如图(a)所示的电路测量电阻Rx的值,并有效地消除了因电压表和电流表内阻而产生的系统误差.实验步骤如下:A.先闭合S1,断开S2,调节R和RP,使电流表和电压表示数合理,记下两表示数为I1,U1;B.闭合S2,调节RP,记下电流表和电压表示数为I2、U2.(1)请你帮他按电路图在实物图(b)上连线;(2)指出上述步骤B中错误的做法并进行改正,写出用测量数据表示被测电阻Rx的表达式.2.(2015•奉贤区一模)如图甲所示的电路测定旧电池组的电动势与内电阻.实验器材有:3节旧电池(每节电池电动势约为1.5V)电压传感器、数据采集器、电脑、滑动变阻器R1(阻值0~10Ω)、滑动变阻器R2(阻值0~100Ω),有电流表(量程0.6A、内阻很小)但无电流传感器.(1)该电路中应选用的滑动变阻器是(选填“R1”或“R2”);(2)用笔画线代替导线将图乙中的实物连线补充完整;(3)由图丙可知,该电池组的电动势E=V,内阻r=Ω;(4)(单选)利用上述实验方案测定了同规格新电池组的电动势与内电阻.通过实验发现旧电池组与新电池组相比,电动势几乎没有变化,但它们的输出功率P随外电阻R变化的关系图线有较大差异,如图丁所示.则可知新电池及其判断理由较合理的是(A)A,因为电动势相同时,A的内阻小,内阻小的是新电池(B)B,因为输出功率相同时B对应的外电阻大,电源的内阻就小,内阻小的是新电池(C)A,因为输出功率相同时A对应的外电阻大,电源的内阻就小,内阻小的是新电池(D)B,因为外电阻相同时B对应的输出功率大,电源的内阻就小,内阻小的是新电池.3.(2015•长宁区一模)某同学利用图(a)所示装置进行DIS实验来测绘小灯泡的U﹣I特性曲线,画出小灯泡的U﹣I特性曲线如图(b).请完成下列问题:(1)电路图(a)中“A传感器”是传感器,“B传感器”是传感器;(2)由图(b)可知,小灯泡灯丝电阻的变化规律是:阻值随电流的增大而;(3)现将该小灯泡与一阻值为2Ω的定值电阻串联后接在电动势为3.0V,内阻为1Ω的电源两端,电路中的电流约为A.4.某照明电路出现故障,其电路如图1所示,该电路用标称值为12V的蓄电池作为电,导线与接线柱接触良好.维修人员使用已凋好的多用电表直流50V挡检测故障,他将黑表笔接在c点,用红表笔分别探测电路的a、b点.(1)断开开关,红表笔接a点时多用电表指示如图2所示,读数为V,说明(选填“蓄电池”、“保险丝”、“开关”或“小灯”)正常.(2)红表笔接b点,断开开关时,表针不偏转,闭合开关后,多用电表指示仍然和图2相同,可判定发牛故障的器件是(选填“蓄电池”、“保险丝”、“开关”或“小灯”).5..某同学为了测量一个量程为3V的电压表的内阻,进行了如下实验:(1)他先用多用电表进行了正确的测量,测量时指针位置如图1所示,得出电压表内阻为3.00×103Ω,此时电压表的指针也偏转了。已知多用表欧姆档表盘中央刻度值为“15”,表内电池电动势为1.5V,则电压表的示数应为V(结果保留两位有效数字)。(2)为了更准确地测量该电压表的内阻RV,该同学设计了图2所示的电路图,实验步骤如下:A-V-Ω接电压表图1A.断开开关S,按图2连接好电路;B.把滑动变阻器R的滑片P滑到b端;C.将电阻箱R0的阻值调到零;D.闭合开关S;E.移动滑动变阻器R的滑片P的位置,使电压表的指针指到3V位置;F.保持滑动变阻器R的滑片P位置不变,调节电阻箱R0的阻值使电压表的指针指到1.5V位置,读出此时电阻箱R0的阻值,此值即为电压表内阻RV的测量值;G.断开开关S。实验中可供选择的实验器材有:a.待测电压表b.滑动变阻器:最大阻值2000c.滑动变阻器:最大阻值10d.电阻箱:最大阻值9999.9,阻值最小该变量为0.1e.电阻箱:最大阻值999.9,阻值最小该变量为0.1f.电池组:电动势约6V,内阻可忽略g.开关,导线若干按照这位同学设计的实验方案,回答下列问题:①要使测量更精确,除了选用电池组、导线、开关和待测电压表外,还应...
