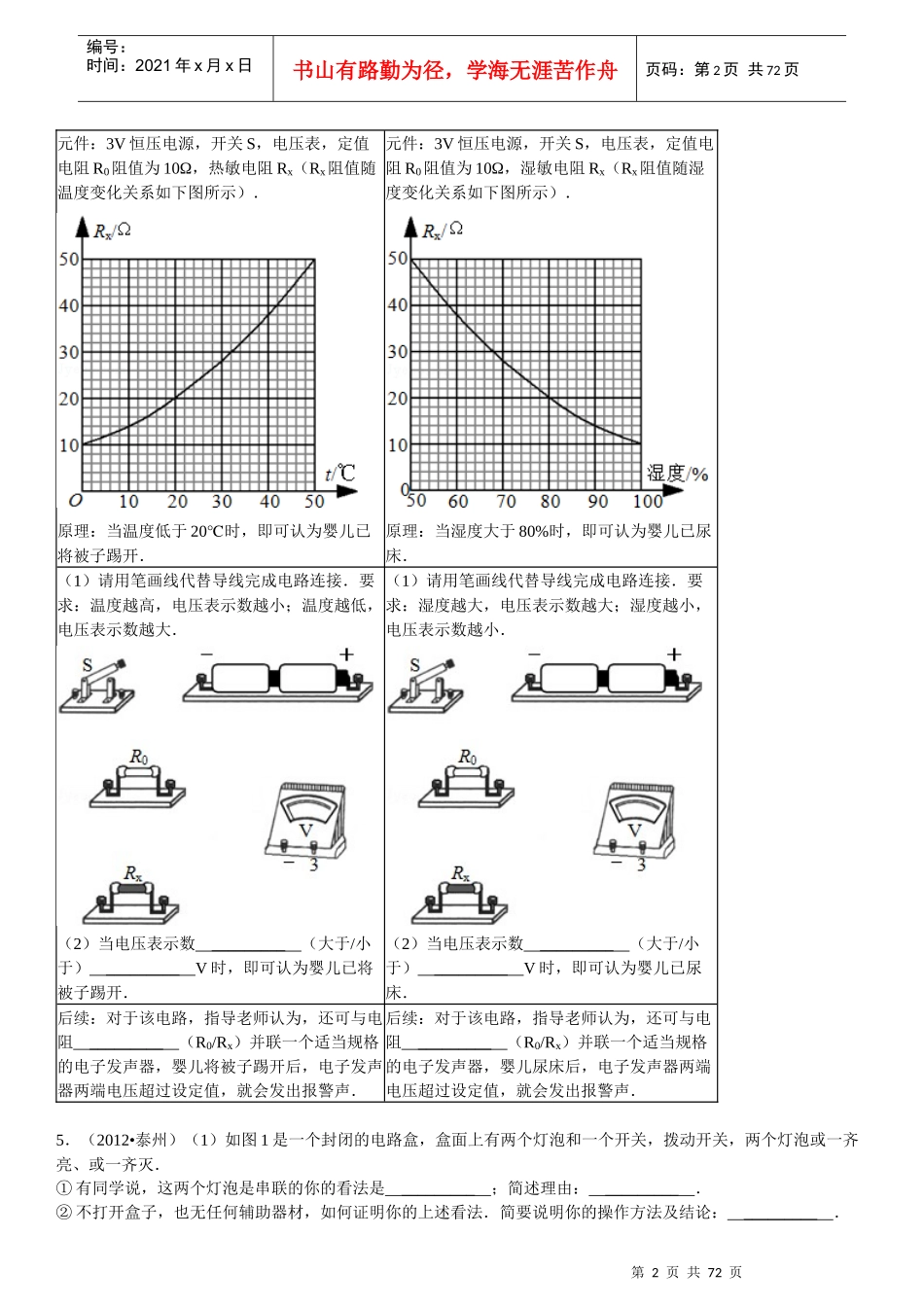

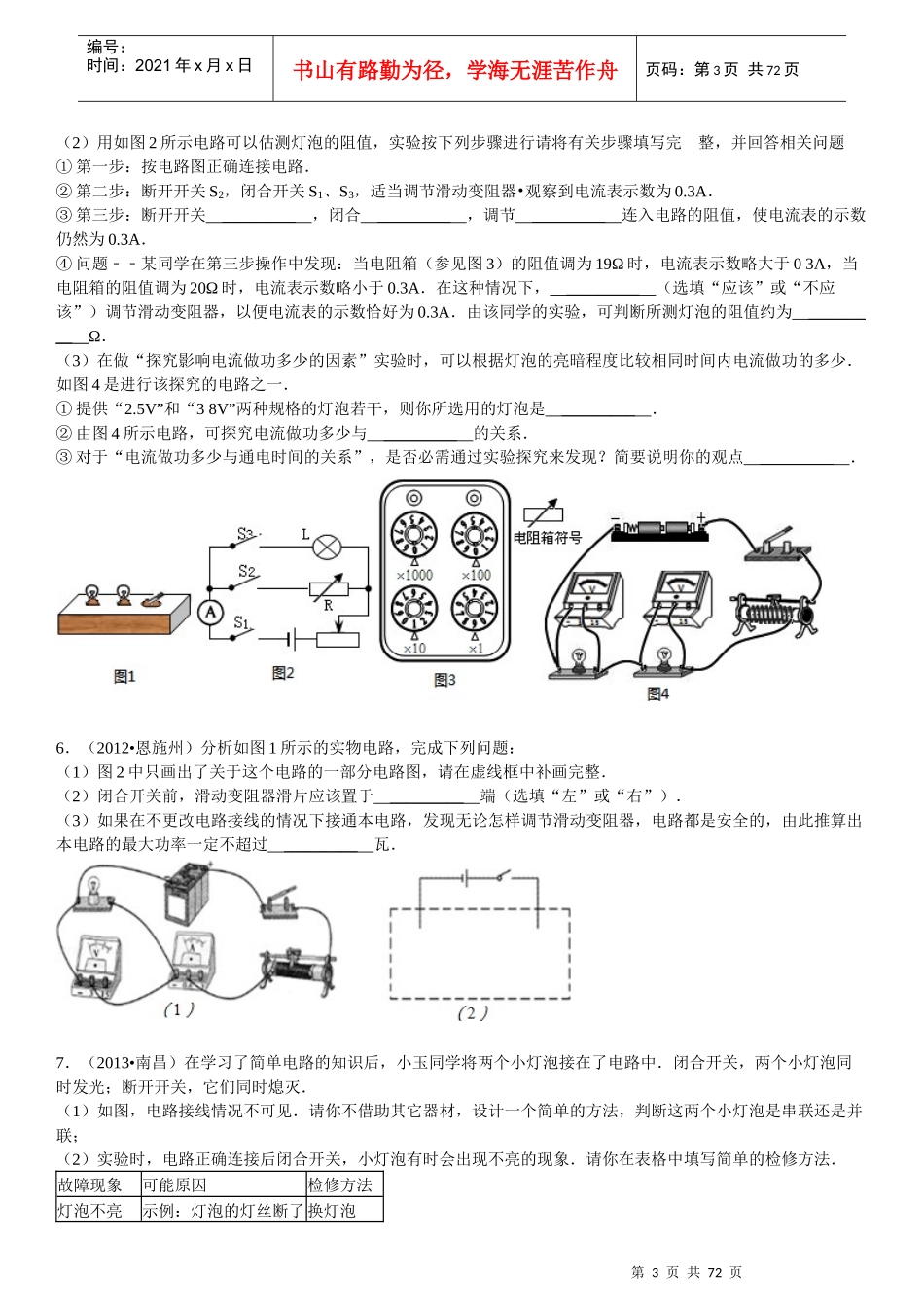

2014年厦门市初三上海科技版物理电学竞赛一．解答题（共30小题）1．（2013•青岛）综合作图﹣﹣小雨房间的灯小雨的房间里有两盏灯，总开关S1闭合后，若将单刀双掷开关S2拨至a处，房间吸顶灯L1亮；若将S2拨至b处，壁灯L2亮，并且可以通过开关S3，S4控制，使它有三个不同的亮度．现有一个电源、一个单刀双掷开关、3个开关、2个灯泡、2个相同的定阻电阻和若干导线．请你设计上述电路，并将电路图画在方框内．2．（2013•茂名）用笔画线代替导线将图中实物连接完整．要求：①电压表测量灯泡两端的电压．②滑动触片向右移动时，通过灯泡电流变大．③导线不能交叉．3．（2013•菏泽）如图所示，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮．4．（2013•常州）冬季夜间，婴儿踢开被子或尿床，若家长没有及时发现，将影响孩子健康，对此，常州工程职业技术学院的同学们分别展开实验探究，设计镶嵌在婴儿被中的“踢被警示电路”和“尿床警示电路”．请选择其中一种电路并完成设计．（两种都做，以第一种为准）电路一：“踢被警示电路”电路二：“尿床警示电路”第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页元件：3V恒压电源，开关S，电压表，定值电阻R0阻值为10Ω，热敏电阻Rx（Rx阻值随温度变化关系如下图所示）．原理：当温度低于20℃时，即可认为婴儿已将被子踢开．元件：3V恒压电源，开关S，电压表，定值电阻R0阻值为10Ω，湿敏电阻Rx（Rx阻值随湿度变化关系如下图所示）．原理：当湿度大于80%时，即可认为婴儿已尿床．（1）请用笔画线代替导线完成电路连接．要求：温度越高，电压表示数越小；温度越低，电压表示数越大．（2）当电压表示数_________（大于/小于）_________V时，即可认为婴儿已将被子踢开．（1）请用笔画线代替导线完成电路连接．要求：湿度越大，电压表示数越大；湿度越小，电压表示数越小．（2）当电压表示数_________（大于/小于）_________V时，即可认为婴儿已尿床．后续：对于该电路，指导老师认为，还可与电阻_________（R0/Rx）并联一个适当规格的电子发声器，婴儿将被子踢开后，电子发声器两端电压超过设定值，就会发出报警声．后续：对于该电路，指导老师认为，还可与电阻_________（R0/Rx）并联一个适当规格的电子发声器，婴儿尿床后，电子发声器两端电压超过设定值，就会发出报警声．5．（2012•泰州）（1）如图1是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭．①有同学说，这两个灯泡是串联的你的看法是_________；简述理由：_________．②不打开盒子，也无任何辅助器材，如何证明你的上述看法．简要说明你的操作方法及结论：_________．第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页（2）用如图2所示电路可以估测灯泡的阻值，实验按下列步骤进行请将有关步骤填写完整，并回答相关问题①第一步：按电路图正确连接电路．②第二步：断开开关S2，闭合开关S1、S3，适当调节滑动变阻器•观察到电流表示数为0.3A．③第三步：断开开关_________，闭合_________，调节_________连入电路的阻值，使电流表的示数仍然为0.3A．④问题﹣﹣某同学在第三步操作中发现：当电阻箱（参见图3）的阻值调为19Ω时，电流表示数略大于03A，当电阻箱的阻值调为20Ω时，电流表示数略小于0.3A．在这种情况下，_________（选填“应该”或“不应该”）调节滑动变阻器，以便电流表的示数恰好为0.3A．由该同学的实验，可判断所测灯泡的阻值约为_________Ω．（3）在做“探究影响电流做功多少的因素”实验时，可以根据灯泡的亮暗程度比较相同时间内电流做功的多少．如图4是进行该探究的电路之一．①提供“2.5V”和“38V”两种规格的灯泡若干，则你所选用的灯泡是_________．②由图4所示电路，可探究电流做功多少与_________的关系．③对于“电流做功多少与通电时间的关系”，是否必需通过实验探究来发现？简要说明你的观点_________．6．（2012•恩施州）分析...
