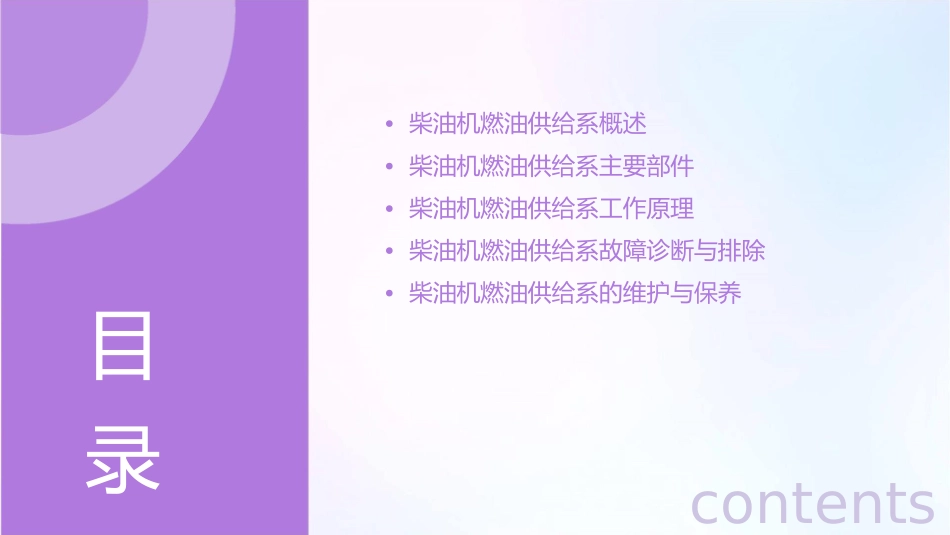

柴油机燃油供给系课件•柴油机燃油供给系概述•柴油机燃油供给系主要部件•柴油机燃油供给系工作原理•柴油机燃油供给系故障诊断与排除•柴油机燃油供给系的维护与保养目录contents01柴油机燃油供给系概述柴油机燃油供给系的定义柴油机燃油供给系是指为柴油机提供燃油的系统，它包括燃油箱、输油泵、喷油泵、喷油器、燃油滤清器等部件。柴油机燃油供给系是柴油机的重要组成部分，它负责将燃油从燃油箱输送到喷油器，并确保燃油在适当的时刻以适当的压力喷入气缸。柴油机燃油供给系的作用010203过滤杂质控制供油量提供燃油柴油机燃油供给系的主要作用是提供燃油，以满足柴油机的燃烧需求。柴油机燃油供给系中的燃油滤清器可以过滤掉燃油中的杂质和颗粒物，确保燃油的清洁度。喷油泵和喷油器可以控制燃油的供应量和喷油时刻，以满足柴油机的燃烧需求。柴油机燃油供给系的组成燃油滤清器燃油滤清器可以过滤掉燃油中的杂质和颗粒物，确保燃油的清洁度。喷油器喷油器是柴油机燃油供给系的终点，它负责将燃油在适当的时刻喷入气缸。喷油泵输油泵喷油泵是柴油机燃油供给系的核心部件，它负责将燃油以适当的压力和量喷入气缸。燃油箱输油泵的作用是将燃油从燃油箱中抽出，并输送到喷油泵。燃油箱是柴油机燃油供给系的起始点，它负责储存燃油。02柴油机燃油供给系主要部件燃油箱燃油箱的功能燃油箱的种类燃油箱的材料储存柴油，并确保柴油在供给系统中稳定、不间断地供应。按材质可分为金属燃油箱和非金属燃油箱，按形状可分为方形燃油箱和圆形燃油箱。一般采用金属材料如铝合金、不锈钢等，非金属燃油箱则采用工程塑料。输油泵输油泵的种类按工作方式可分为机械式输油泵、电动式输油泵等。输油泵的作用将燃油从燃油箱中泵出，并输送到喷油泵，确保燃油的稳定供应。输油泵的结构主要由泵体、泵盖、齿轮、柱塞等组成。喷油泵喷油泵的作用喷油泵的种类喷油泵的结构将输油泵送来的燃油进行计量和加压，并按照柴油机的需要定时、定量地输送给喷油器。按工作方式可分为柱塞式喷油泵、转子式喷油泵等。主要由泵体、柱塞、弹簧、进油阀等组成。喷油器喷油器的作用将喷油泵送来的高压燃油以雾状喷入柴油机气缸，使柴油与空气形成均匀的可燃混合气。喷油器的种类按工作方式可分为轴针式喷油器、孔式喷油器等。喷油器的结构主要由针阀、针阀体、喷嘴、调压弹簧等组成。调速器调速器的作用根据柴油机的负荷和转速变化，自动调整喷油泵的供油量和供油时间，使柴油机稳定运转。调速器的种类按工作方式可分为机械式调速器、电子调速器等。调速器的结构主要由飞铁、弹簧、控制杆等组成。03柴油机燃油供给系工作原理燃油的供应过程燃油箱燃油箱用于储存燃油，一般位于柴油机的底部。燃油泵燃油泵将燃油从燃油箱中抽出，并加压输送到喷油泵。输油泵输油泵确保燃油能够连续、稳定地供应给喷油泵。输油泵的工作原理齿轮式输油泵齿轮式输油泵通过齿轮的转动将燃油从低压侧输送到高压侧。柱塞式输油泵柱塞式输油泵通过柱塞的往复运动来改变容积，从而将燃油从低压侧输送到高压侧。喷油泵的工作原理喷油泵的作用喷油泵将燃油加压并定时、定量地供给喷油器。喷油泵的组成喷油泵主要由泵油机构、供油量调节机构和驱动机构组成。喷油器的工作原理喷油器的功能喷油器的作用是将燃油雾化并喷入气缸内，与空气混合形成可燃混合气。喷油器的结构喷油器主要由针阀、针阀体、喷油嘴和弹簧等组成。调速器的工作原理调速器的功能调速器的作用是控制柴油机的转速，使其能够在不同负载和转速下稳定运行。调速器的组成调速器主要由感应元件、比较元件和执行元件组成。04柴油机燃油供给系故障诊断与排除燃油系统泄漏的故障诊断与排除总结词详细描述燃油系统泄漏是柴油机燃油供给系常见的故障之一，可能导致发动机无法正常燃油系统泄漏的故障诊断与排除包括检查燃油箱、燃油管路、喷油嘴等部件是否有漏油现象，如有漏油，应及时更换或修理部件。VS运转。输油泵故障的诊断与排除总结词详细描述输油泵是柴油机燃油供给系的重要组成部分，输油泵故障可能导致燃油无法正常供给，影响发动机运转。输油泵故障的诊断与排除包括检查输油泵是...
