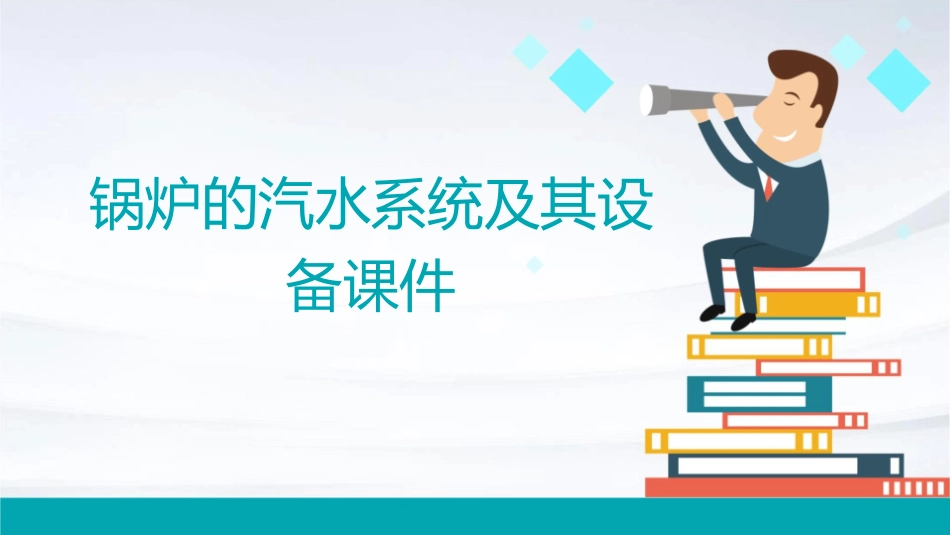

锅炉的汽水系统及其设备课件_第1页
1/27

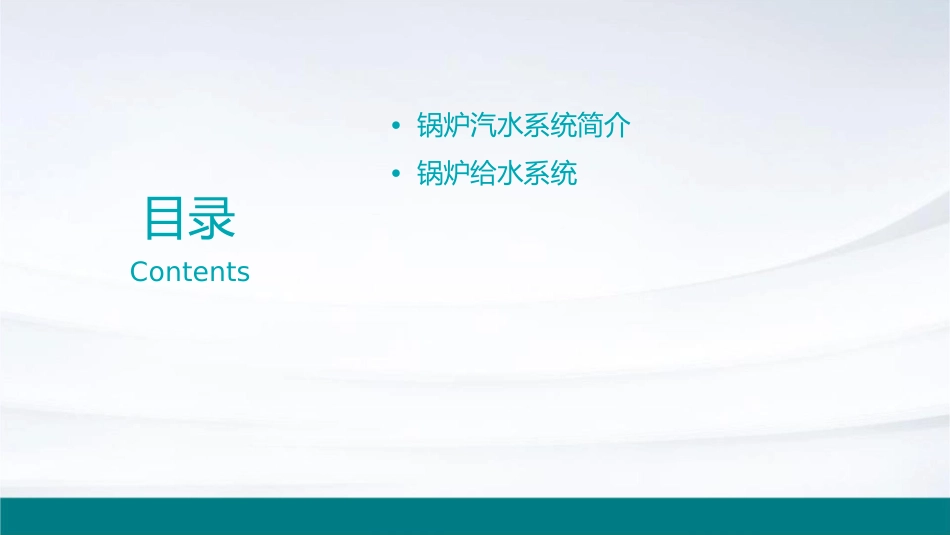

锅炉的汽水系统及其设备课件_第2页
2/27
锅炉的汽水系统及其设备课件_第3页
3/27
锅炉的汽水系统及其设备课件•锅炉汽水系统简介•锅炉给水系统目录Contents01锅炉汽水系统简介汽水系统的组成给水系统汽水分离系统蒸汽系统排污系统负责向锅炉提供处理过的软水,主要由水泵、水处理设备和管道组成。用于将蒸汽中的水分分离出来,主要由汽水分离器和管道组成。用于输送和分配蒸汽,主要由管道、阀门和蒸汽喷射器等组成。用于排放锅炉中产生的污水,主要由排污阀、排污管道和排污池组成。汽水系统的功能01020304提供蒸汽保证水质控制温度和压力保证安全汽水系统的主要功能是产生蒸汽,以满足生产和生活需要。通过水处理设备保证锅炉用水的水质,防止结垢和腐蚀。通过调节进入锅炉的水量和蒸汽的排出量,控制锅炉的温度和压力。汽水系统中的安全阀、压力表等设备可以保证锅炉运行的安全。汽水系统的流程给水流程蒸汽流程软水由水泵加压后通过管道进入锅炉,经过加热后产生蒸汽。蒸汽从汽水分离器中分离出来后,通过蒸汽管道输送到各个用汽点。排污流程回水流程污水由排污阀排出,经过排污管道进入排污池,经过处理后再排放或回收利用。用汽设备排放的凝结水通过回水管道返回锅炉,实现循环利用。02锅炉给水系统给水系统的组成010203补给水装置凝结水回收装置水处理设备用于补充锅炉因蒸发而损失的水量,通常包括储水罐、给水管道和阀门等。收集汽轮机的凝结水,经过处理后返回锅炉使用,提高水的利用率。包括过滤器、软水器和除氧器等,用于去除水中的杂质、盐分和氧气,保证水质。给水泵的工作原理分类根据工作原理和应用场合,给水泵可分为离心泵、轴流泵和混流泵等。工作原理利用电机驱动泵轴旋转,通过泵内叶轮的高速旋转,将能量传递给水,使水获得足够的压力和流量。维护保养定期检查泵的密封性、润滑状况和轴承温度等,确保泵的正常运行。给水加热器的作用提高水温节约能源改善蒸汽品质通过加热使给水温度升高,减少在锅炉中的热量损失,提高热效率。提高给水温度可以减少燃加热后的给水进入锅炉后,能够减少锅水的含盐量,提高蒸汽的品质。料消耗,降低运行成本。03锅炉的蒸发系统蒸发系统的组成蒸发器管道和阀门是锅炉的主要组成部分,用于将给水加热成蒸汽。用于连接和控制系统各部分,确保系统的正常运行。分离器用于分离蒸汽和水,确保蒸汽的纯净度。蒸发器的工作原理给水进入蒸发器,通过热交换器吸收热量,逐渐加热和蒸发。产生的蒸汽通过分离器进行分离,纯净的蒸汽进入蒸汽管道,而水则回流到蒸发器继续加热。蒸发器内部设有传热管,增加热交换面积,提高热效率。蒸发系统的控制方式流量控制温度控制压力控制通过调节进入蒸发器的水量来控制蒸汽产量。通过调节加热蒸汽的流量来控制蒸发器内水的温度。通过调节进气阀门的开度来控制蒸汽压力。04锅炉的蒸汽系统蒸汽系统的组成蒸汽发生器蒸汽管道产生蒸汽的设备,通常为锅炉。用于输送蒸汽,通常由优质钢材制成。蒸汽疏水阀蒸汽分配器用于排除蒸汽管道中的冷凝水和空气,保持将蒸汽分配到各个用汽点,确保蒸汽均匀分配。管道畅通。蒸汽管道的材料选择高温高压选用优质钢材,如不锈钢、合金钢等,以确保管道的强度和耐腐蚀性。低温低压可选用铜、铝等材质,这些材料具有良好的导热性和耐腐蚀性。蒸汽疏水阀的作用排除冷凝水蒸汽管道中的冷凝水会影响蒸汽的质量和流动,疏水阀可以及时排除这些水。防止水击冷凝水的积累可能导致水击现象,影响管道的正常运行,疏水阀可以避免这种情况发生。节能减排及时排除冷凝水可以减少能源浪费,同时也有助于减少环境污染。05锅炉的排污系统排污系统的组成排污管路排污扩容器连接锅炉本体与排污扩容器、排污冷却器等设备的管道。用于扩容降压,回收工质和热量,同时排除污水。排污冷却器排污箱用于冷却排污水,回收部分热量。用于收集和储存排污水。排污阀的工作原理排污阀的开启程度需要根据锅炉的运行工况和负荷进行调整,以保证锅炉的安全运行。排污阀采用截止阀或闸阀,通过控制阀门的开启程度来调节排污流量。当阀门开启时,一部分炉水从锅炉侧进入排污管路,经过排污扩容器、排污冷却器等设备,最终进入排污箱。连续排污与定期排污的区别连续排污连续不断地将一...
