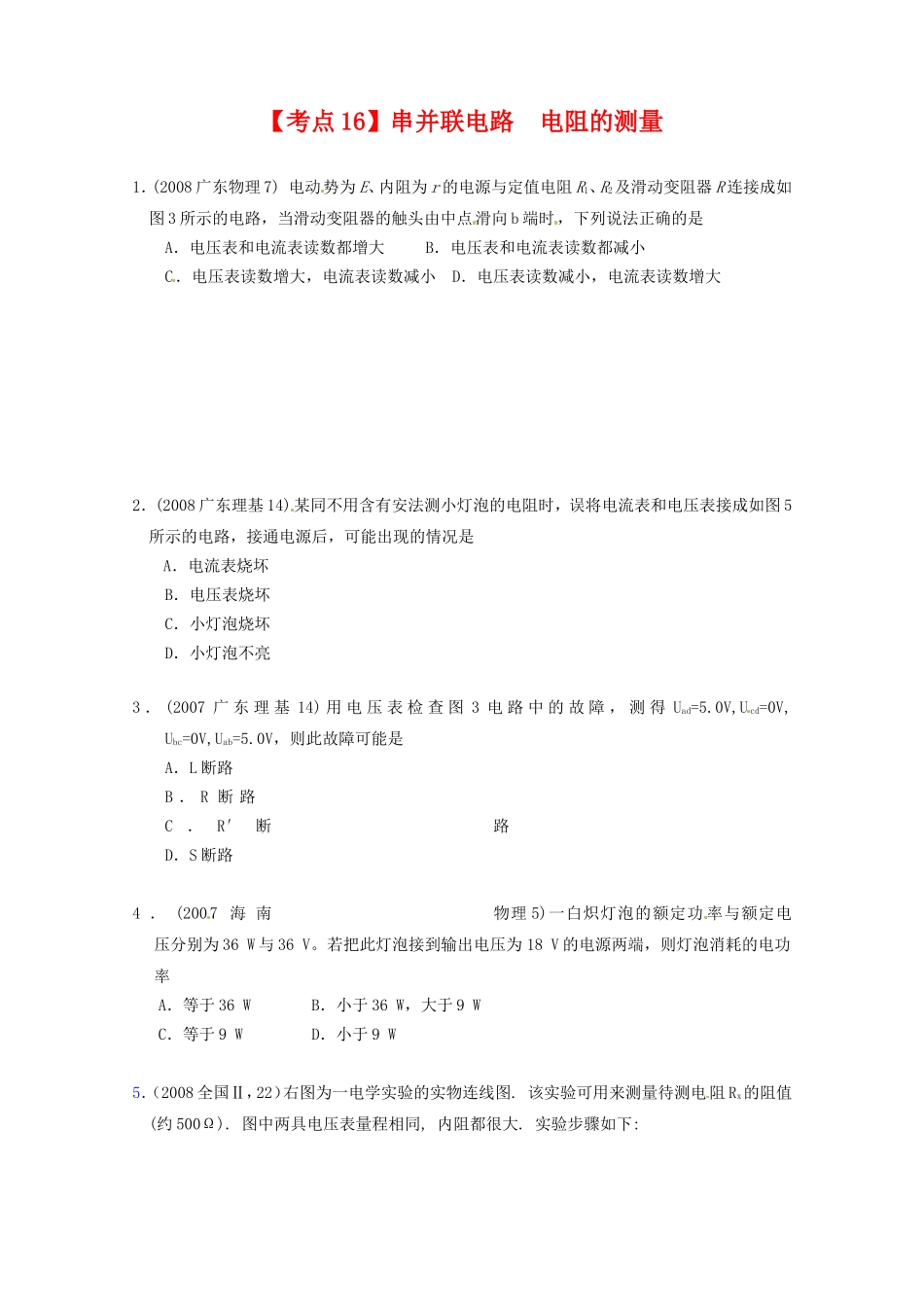

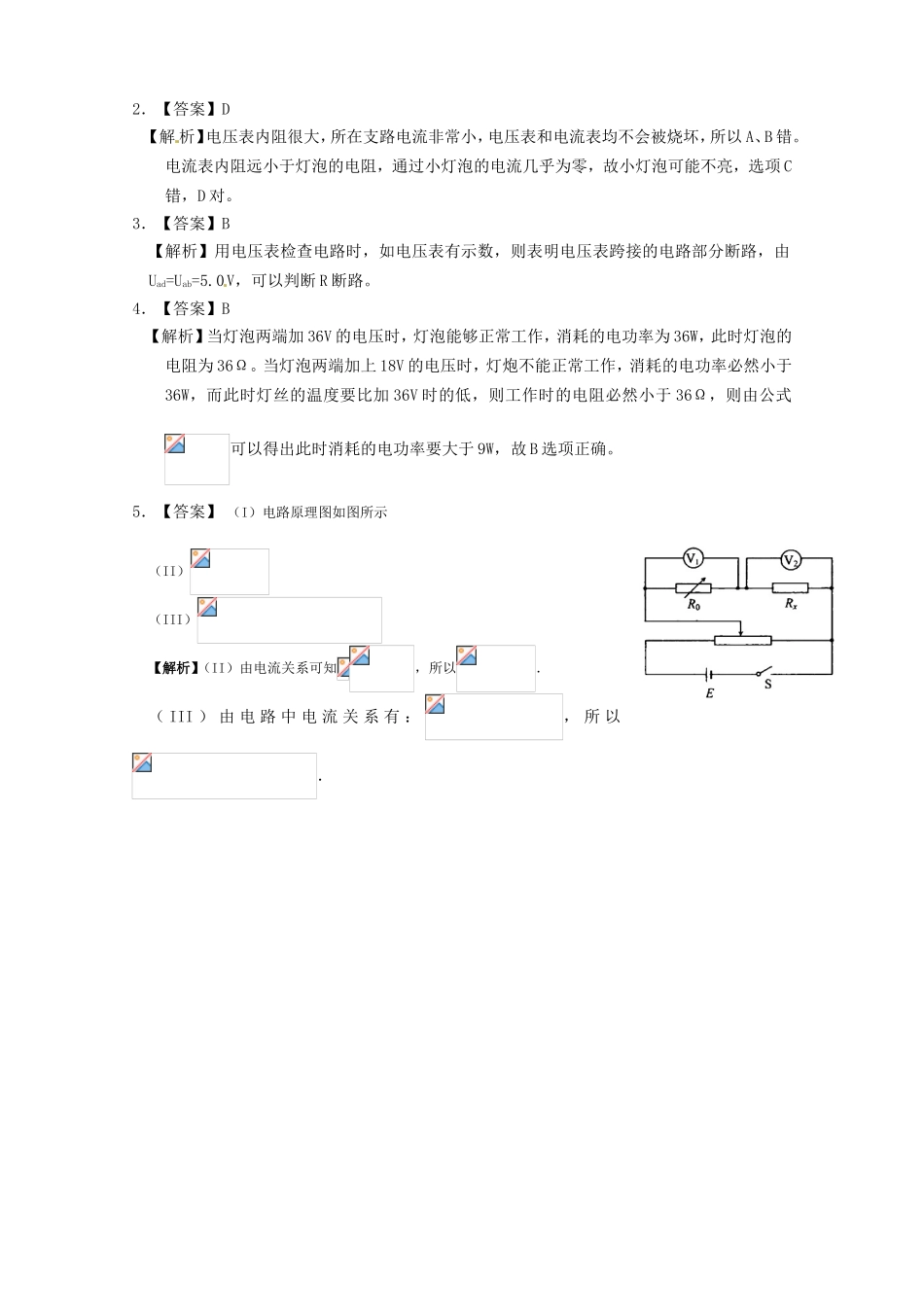

【考点16】串并联电路电阻的测量1．(2008广东物理7)电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图3所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是A．电压表和电流表读数都增大B．电压表和电流表读数都减小C．电压表读数增大，电流表读数减小D．电压表读数减小，电流表读数增大[来源:学#科#网Z#X#X#K]2．(2008广东理基14)某同不用含有安法测小灯泡的电阻时，误将电流表和电压表接成如图5所示的电路，接通电源后，可能出现的情况是A．电流表烧坏[来源:学#科#网Z#X#X#K]B．电压表烧坏C．小灯泡烧坏[来源:学科网ZXXK]D．小灯泡不亮[来源:Z#xx#k.Com]3．(2007广东理基14)用电压表检查图3电路中的故障，测得Uad=5.0V,Ucd=0V,Ubc=0V,Uab=5.0V，则此故障可能是A．L断路B．R断路[来源:Z§xx§k.Com]C．R′断路D．S断路4．(2007海南物理5)一白炽灯泡的额定功率与额定电压分别为36W与36V。若把此灯泡接到输出电压为18V的电源两端，则灯泡消耗的电功率A．等于36WB．小于36W，大于9WC．等于9WD．小于9W5．（2008全国Ⅱ，22）右图为一电学实验的实物连线图.该实验可用来测量待测电阻Rx的阻值(约500Ω).图中两具电压表量程相同,内阻都很大.实验步骤如下:[来源:学.科.网][来源:学科网][来源:学+科+网]①调节电阻箱,使它的阻值R0与待测电阻的阻值接近;将滑动变阻器的滑动头调到最右端.②合上开关S.③将滑动变阻器的滑动头向左端滑动,使两个电压表指针都有明显偏转.④记下两个电压表和的读数U1和U2⑤多次改变滑动变阻器滑动头的位置,记下和的多组读数U1和U2⑥求Rx的平均值.[来源:学科网ZXXK]回答下面问题:（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用的符号表示。（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为Rx=___________（Ⅲ）考虑电压表内阻的影响,用U1、U2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx=__________________高考真题答案与解析物理【考点16】串并联电路电阻的测量1．【答案】A【解析】触头滑向b时，阻值R增大，回路的总电阻增大，所以回路的总电流减小，路端电压U增大，所以电压表的示数增大，电阻R2的电压增大，故R2的电流增大，电流表示数增大，故应选A。2．【答案】D[来源:学科网ZXXK]【解析】电压表内阻很大，所在支路电流非常小，电压表和电流表均不会被烧坏，所以A、B错。电流表内阻远小于灯泡的电阻，通过小灯泡的电流几乎为零，故小灯泡可能不亮，选项C错，D对。3．【答案】B【解析】用电压表检查电路时，如电压表有示数，则表明电压表跨接的电路部分断路，由Uad=Uab=5.0V，可以判断R断路。4．【答案】B【解析】当灯泡两端加36V的电压时，灯泡能够正常工作，消耗的电功率为36W，此时灯泡的电阻为36Ω。当灯泡两端加上18V的电压时，灯炮不能正常工作，消耗的电功率必然小于36W，而此时灯丝的温度要比加36V时的低，则工作时的电阻必然小于36Ω，则由公式可以得出此时消耗的电功率要大于9W，故B选项正确。5．【答案】（I）电路原理图如图所示（II）（III）[来源:Z#xx#k.Com][来源:学&科&网Z&X&X&K]【解析】（II）由电流关系可知，所以．（III）由电路中电流关系有：，所以．
