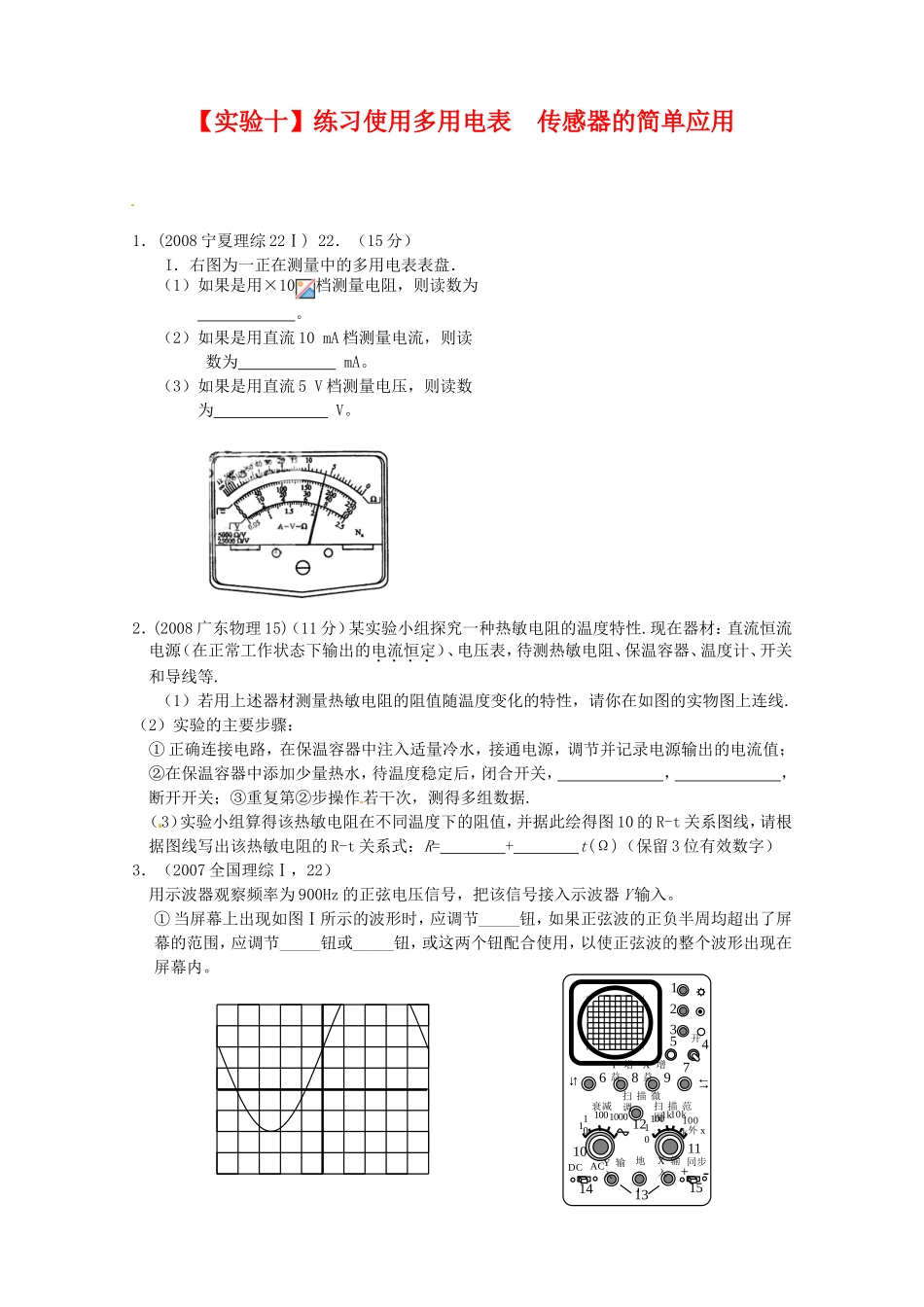

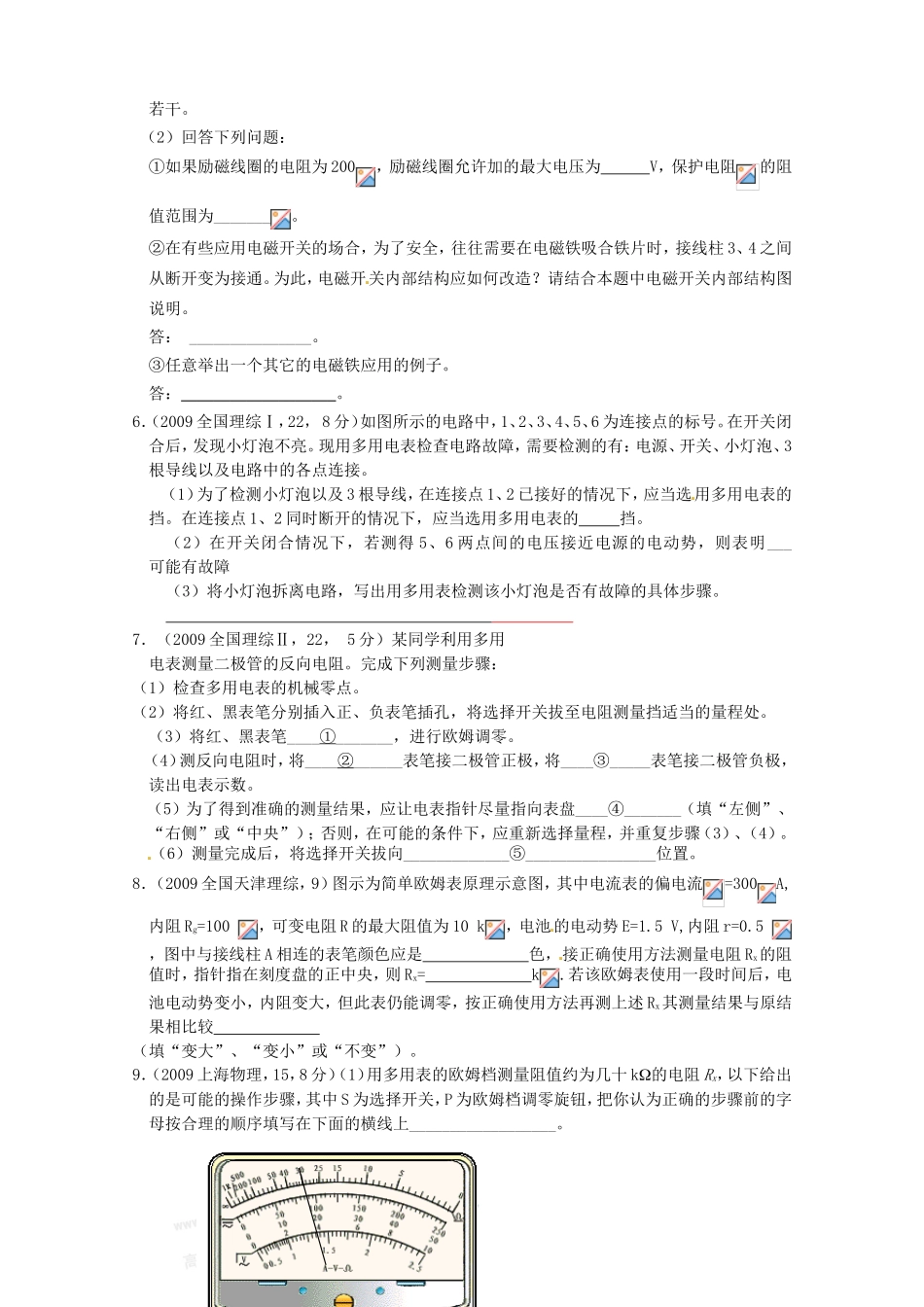

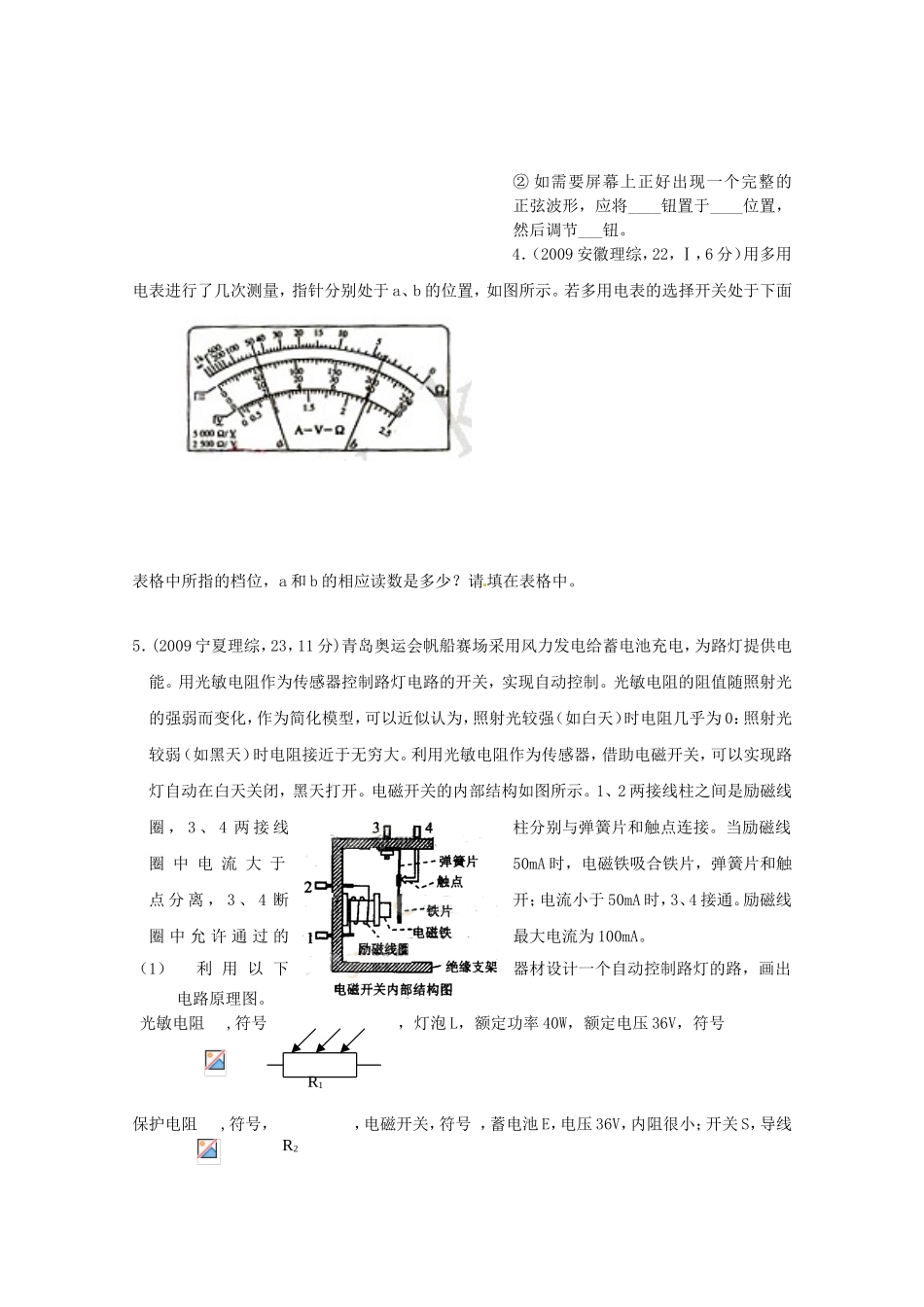

【实验十】练习使用多用电表传感器的简单应用1．(2008宁夏理综22Ⅰ)22．（15分）I．右图为一正在测量中的多用电表表盘．（1）如果是用×10档测量电阻，则读数为[来源:学§科§网]。（2）如果是用直流10mA档测量电流，则读数为mA。（3）如果是用直流5V档测量电压，则读数为V。2．(2008广东物理15)（11分）某实验小组探究一种热敏电阻的温度特性.现在器材：直流恒流电源（在正常工作状态下输出的电流恒定）、电压表，待测热敏电阻、保温容器、温度计、开关和导线等.[来源:Zxxk.Com]（1）若用上述器材测量热敏电阻的阻值随温度变化的特性，请你在如图的实物图上连线.（2）实验的主要步骤：①正确连接电路，在保温容器中注入适量冷水，接通电源，调节并记录电源输出的电流值；②在保温容器中添加少量热水，待温度稳定后，闭合开关，，，断开开关；③重复第②步操作若干次，测得多组数据.（3）实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图10的R-t关系图线，请根据图线写出该热敏电阻的R-t关系式：R=+t(Ω)（保留3位有效数字）3．（2007全国理综Ⅰ，22）用示波器观察频率为900Hz的正弦电压信号，把该信号接入示波器Y输入。①当屏幕上出现如图Ⅰ所示的波形时，应调节_____钮，如果正弦波的正负半周均超出了屏幕的范围，应调节_____钮或_____钮，或这两个钮配合使用，以使正弦波的整个波形出现在屏幕内。[来源:Z_xx_k.Com]123456897101112131415开Y增益X增益扫描微调扫描范围1010010k100k1k外x衰减101001000DCACY输入X输入地同步+-↓↑←→1②如需要屏幕上正好出现一个完整的正弦波形，应将____钮置于____位置，然后调节___钮。4．（2009安徽理综，22，Ⅰ，6分）用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。若多用电表的选择开关处于下面表格中所指的档位，a和b的相应读数是多少？请填在表格中。5．(2009宁夏理综，23，11分)青岛奥运会帆船赛场采用风力发电给蓄电池充电，为路灯提供电能。用光敏电阻作为传感器控制路灯电路的开关，实现自动控制。光敏电阻的阻值随照射光的强弱而变化，作为简化模型，可以近似认为，照射光较强（如白天）时电阻几乎为0：照射光较弱（如黑天）时电阻接近于无穷大。利用光敏电阻作为传感器，借助电磁开关，可以实现路灯自动在白天关闭，黑天打开。电磁开关的内部结构如图所示。1、2两接线柱之间是励磁线圈，3、4两接线柱分别与弹簧片和触点连接。当励磁线圈中电流大于50mA时，电磁铁吸合铁片，弹簧片和触点分离，3、4断开；电流小于50mA时，3、4接通。励磁线圈中允许通过的最大电流为100mA。（1）利用以下器材设计一个自动控制路灯的路，画出电路原理图。光敏电阻,符号，灯泡L，额定功率40W，额定电压36V，符号保护电阻,符号，，电磁开关，符号，蓄电池E，电压36V，内阻很小；开关S，导线R1R2若干。（2）回答下列问题：①如果励磁线圈的电阻为200，励磁线圈允许加的最大电压为V，保护电阻的阻值范围为_______。②在有些应用电磁开关的场合，为了安全，往往需要在电磁铁吸合铁片时，接线柱3、4之间从断开变为接通。为此，电磁开关内部结构应如何改造？请结合本题中电磁开关内部结构图说明。答：_______________。③任意举出一个其它的电磁铁应用的例子。答：___________________。6．（2009全国理综Ⅰ，22，8分）如图所示的电路中，1、2、3、4、5、6为连接点的标号。在开关闭合后，发现小灯泡不亮。现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各点连接。[来源:学|科|网Z|X|X|K]（1）为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的挡。在连接点1、2同时断开的情况下，应当选用多用电表的挡。（2）在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明___可能有故障（3）将小灯泡拆离电路，写出用多用表检测该小灯泡是否有故障的具体步骤。7．（2009全国理综Ⅱ，22，5分）某同学利用多用电表测量二极管的反向电阻。完成下列测量步骤：（1）检查多用电表的机械零点。（2）将红、黑表笔分别插入正、负表笔插孔，将选择开关拔至电阻测量挡适当的...
