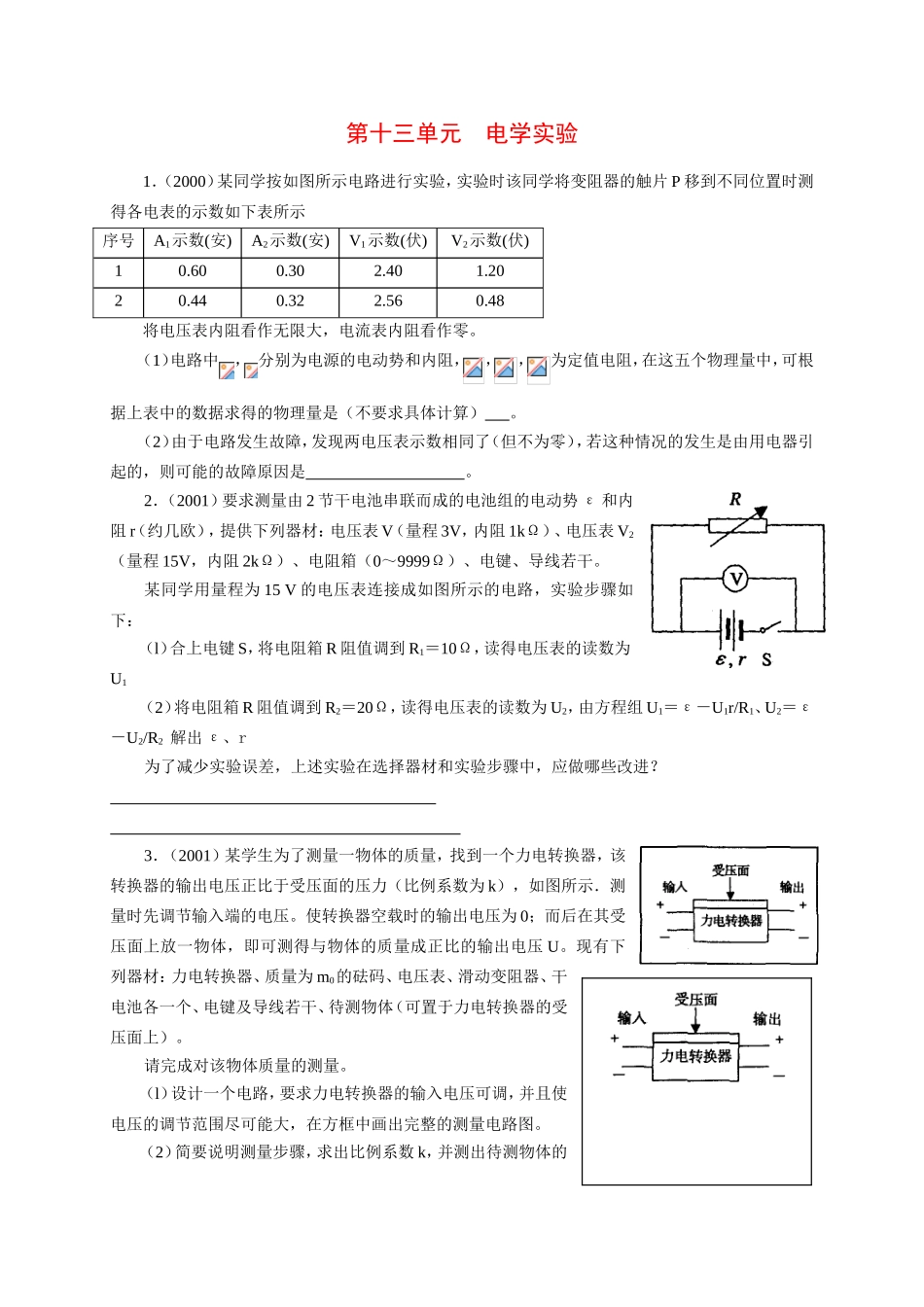

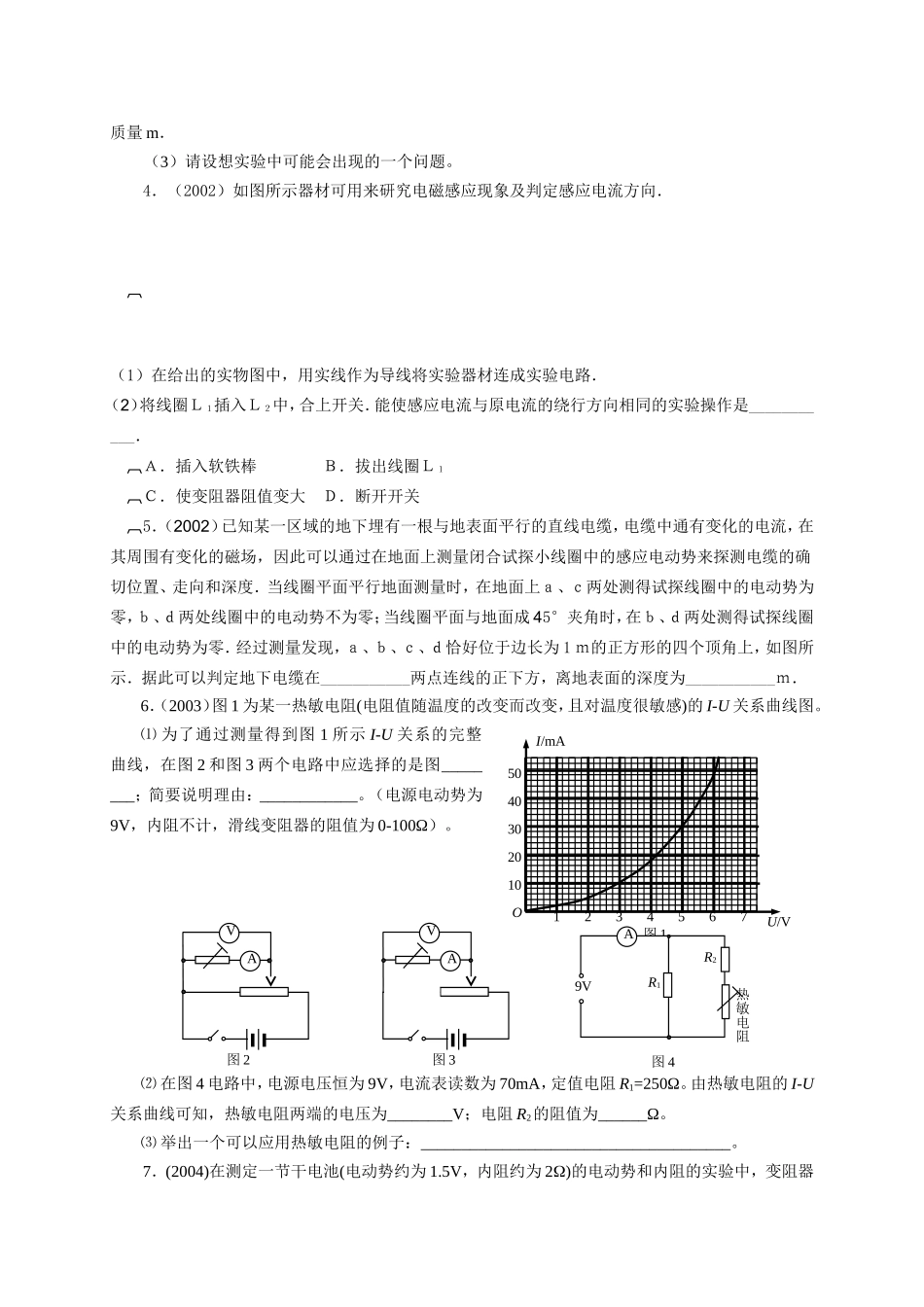

第十三单元电学实验1．（2000）某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示序号A1示数(安)A2示数(安)V1示数(伏)V2示数(伏)10.600.302.401.2020.440.322.560.48将电压表内阻看作无限大，电流表内阻看作零。（1）电路中，分别为电源的电动势和内阻，，，为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是（不要求具体计算）。（2）由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是。2．（2001）要求测量由2节干电池串联而成的电池组的电动势ε和内阻r（约几欧），提供下列器材：电压表V（量程3V，内阻1kΩ）、电压表V2（量程15V，内阻2kΩ）、电阻箱（0～9999Ω）、电键、导线若干。某同学用量程为15V的电压表连接成如图所示的电路，实验步骤如下：（l）合上电键S，将电阻箱R阻值调到R1＝10Ω，读得电压表的读数为U1（2）将电阻箱R阻值调到R2＝20Ω，读得电压表的读数为U2，由方程组U1＝ε－U1r/R1、U2＝ε－U2/R2解出ε、r为了减少实验误差，上述实验在选择器材和实验步骤中，应做哪些改进？3．（2001）某学生为了测量一物体的质量，找到一个力电转换器，该转换器的输出电压正比于受压面的压力（比例系数为k），如图所示．测量时先调节输入端的电压。使转换器空载时的输出电压为0；而后在其受压面上放一物体，即可测得与物体的质量成正比的输出电压U。现有下列器材：力电转换器、质量为m0的砝码、电压表、滑动变阻器、干电池各一个、电键及导线若干、待测物体（可置于力电转换器的受压面上）。请完成对该物体质量的测量。（l）设计一个电路，要求力电转换器的输入电压可调，并且使电压的调节范围尽可能大，在方框中画出完整的测量电路图。（2）简要说明测量步骤，求出比例系数k，并测出待测物体的质量m．（3）请设想实验中可能会出现的一个问题。4．（2002）如图所示器材可用来研究电磁感应现象及判定感应电流方向．（1）在给出的实物图中，用实线作为导线将实验器材连成实验电路．（2）将线圈Ｌ１插入Ｌ２中，合上开关．能使感应电流与原电流的绕行方向相同的实验操作是___________．Ａ．插入软铁棒Ｂ．拔出线圈Ｌ１Ｃ．使变阻器阻值变大Ｄ．断开开关5．（2002）已知某一区域的地下埋有一根与地表面平行的直线电缆，电缆中通有变化的电流，在其周围有变化的磁场，因此可以通过在地面上测量闭合试探小线圈中的感应电动势来探测电缆的确切位置、走向和深度．当线圈平面平行地面测量时，在地面上ａ、ｃ两处测得试探线圈中的电动势为零，ｂ、ｄ两处线圈中的电动势不为零；当线圈平面与地面成45°夹角时，在ｂ、ｄ两处测得试探线圈中的电动势为零．经过测量发现，ａ、ｂ、ｃ、ｄ恰好位于边长为1ｍ的正方形的四个顶角上，如图所示．据此可以判定地下电缆在___________两点连线的正下方，离地表面的深度为___________ｍ．6．（2003）图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I-U关系曲线图。⑴为了通过测量得到图1所示I-U关系的完整曲线，在图2和图3两个电路中应选择的是图________；简要说明理由：____________。（电源电动势为9V，内阻不计，滑线变阻器的阻值为0-100Ω）。⑵在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为________V；电阻R2的阻值为______Ω。⑶举出一个可以应用热敏电阻的例子：______________________________________。7．(2004)在测定一节干电池(电动势约为1.5V，内阻约为2)的电动势和内阻的实验中，变阻器I/mAU/V12345675040302010O图1VA图2VA图3AR1R2热敏电阻9V图4和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为(20，3A)，B变阻器为(500，0.2A)。电压表应该选_______(填A或B)，这是因为_______________________________________；变阻器应该选_______(填A或B)，这是因为_______________________________________。8．(2004)小灯泡灯丝的电阻会随温度的升高而变大。某同学为研究这一现...
