电气一次系统及设备电气主接线和厂用电接线课件VIP免费

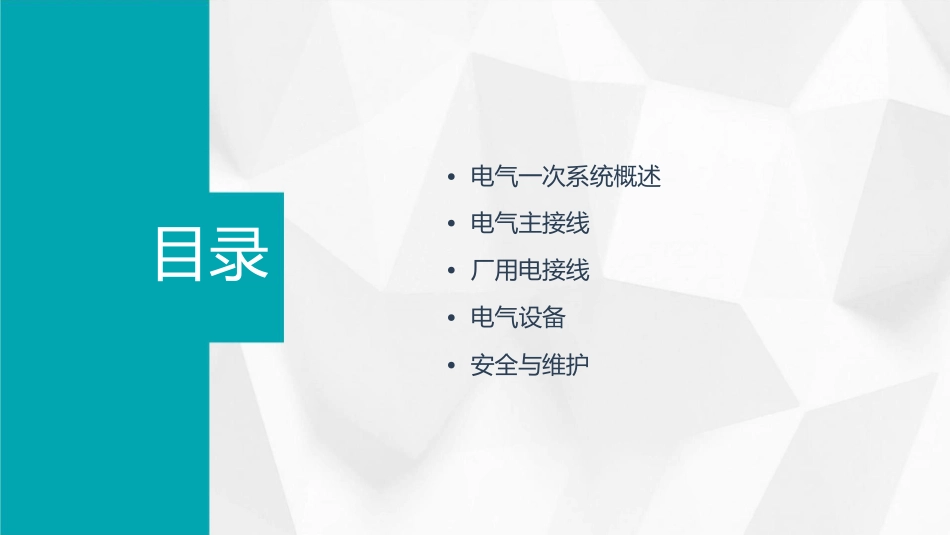

•电气一次系统概述•电气主接线•厂用电接线•电气设备目录•安全与维护电气一次系统概述电气一次系统的定义与组成定义电气一次系统是指直接用于产生、传输和分配电能的电气设备及其所属电路组成的系统。组成主要包括发电机、变压器、电动机、断路器、隔离开关、母线等设备和相关电路。电气一次系统的重要性保障电力供应01电气一次系统是电力系统的基础，保障了电能的稳定供应。维护电网安全02电气一次设备的安全运行对整个电网的安全至关重要。提高能源效率03合理的电气一次系统设计有助于提高能源利用效率和减少能源损失。电气一次系统的历史与发展历史回顾01电气一次系统的发展经历了从直流到交流的转变，以及高压、超高压技术的发展。发展趋势02未来电气一次系统将更加注重可再生能源的接入、智能化的监控与保护以及节能减排技术的应用。技术创新03随着新材料、新工艺的应用，电气一次系统的性能和可靠性将得到进一步提升。电气主接线电气主接线的定义与特点定义电气主接线是电力系统的重要组成部分，它负责将发电机、变压器、断路器、隔离开关等电气设备按照一定的方式连接起来，实现电能的传输、分配和交换。特点电气主接线具有高度的可靠性和灵活性，能够满足各种运行方式的要求，保证电力系统的安全、稳定、经济运行。同时，电气主接线也具有一定的复杂性和技术性，需要专业人员进行设计、安装和维护。电气主接线的类型与选择类型电气主接线有多种类型，包括单母线接线、双母线接线、桥型接线、角型接线等。不同类型的电气主接线具有不同的特点和适用范围，需要根据实际情况进行选择。选择在选择电气主接线时，需要考虑电力系统的规模、运行方式、可靠性要求、设备特点等因素，同时还需要考虑建设成本、运行维护费用等因素。选择合适的电气主接线可以提高电力系统的可靠性和经济性。电气主接线的实例分析实例1某220kV变电站的电气主接线采用双母线接线方式，具有较高的可靠性和灵活性，能够满足各种运行方式的要求。该变电站的电气主接线还包括两组母线互联，以提高供电可靠性。实例2某发电厂的电气主接线采用桥型接线方式，通过两台断路器和两台变压器将发电机和系统连接起来。该发电厂的电气主接线简单明了，易于维护和管理，同时能够满足发电厂的运行要求。厂用电接线厂用电接线的定义与特点01定义厂用电接线是指发电厂或变电所中用于满足设备用电需求的接线方式。02特点具有高可靠性、灵活性和经济性，能够满足设备用电需求，保障电力系统的稳定运行。厂用电接线的类型与选择类型包括单母线接线、双母线接线、桥式接线等多种类型。选择根据发电厂或变电所的规模、设备用电需求和运行方式等因素进行选择。厂用电接线的实例分析实例某大型发电厂的厂用电接线方式。分析该发电厂的厂用电接线采用双母线接线方式，具有较高的可靠性和灵活性，能够满足各种用电需求，保障电力系统的稳定运行。同时，该接线方式也具有较好的经济性，能够降低运行和维护成本。电气设备电气设备的分类与特点电气设备的分类根据用途、功能和电压等级，电气设备可分为高压电器、低压电器、成套设备等。电气设备的特点具有高电压、大电流、结构复杂、种类繁多等特点，是电力系统中的重要组成部分。常用电气设备介绍断路器变压器用于控制和保护电路，具有切断和接通电用于变换电压，实现电能传输和分配。流的功能。隔离开关互感器用于隔离电路，保证检修和倒闸操作的安用于测量和保护电路，具有变换电流和电压的功能。全。电气设备选型与配置根据电力系统参数选择合适的电气设备，如电压等级、电流、容量等。010203根据使用环境和条件选择适合的电气设备，如温度、湿度、海拔、地震烈度等。根据经济和技术因素进行电气设备配置，如成本、可靠性、维护费用等。安全与维护电气系统的安全防护010203接地保护漏电保护隔离与安全距离确保电气系统正确接地，防止触电事故的发生。安装漏电保护器，在发生漏电时自动切断电源，保护人员和设备安全。保持电气设备之间的安全距离，并使用隔离设备进行安全防护。电气设备的维护与保养定期检查润滑与紧固对电气设备进行定期检查，确保其正常运转。对电气设备进...
