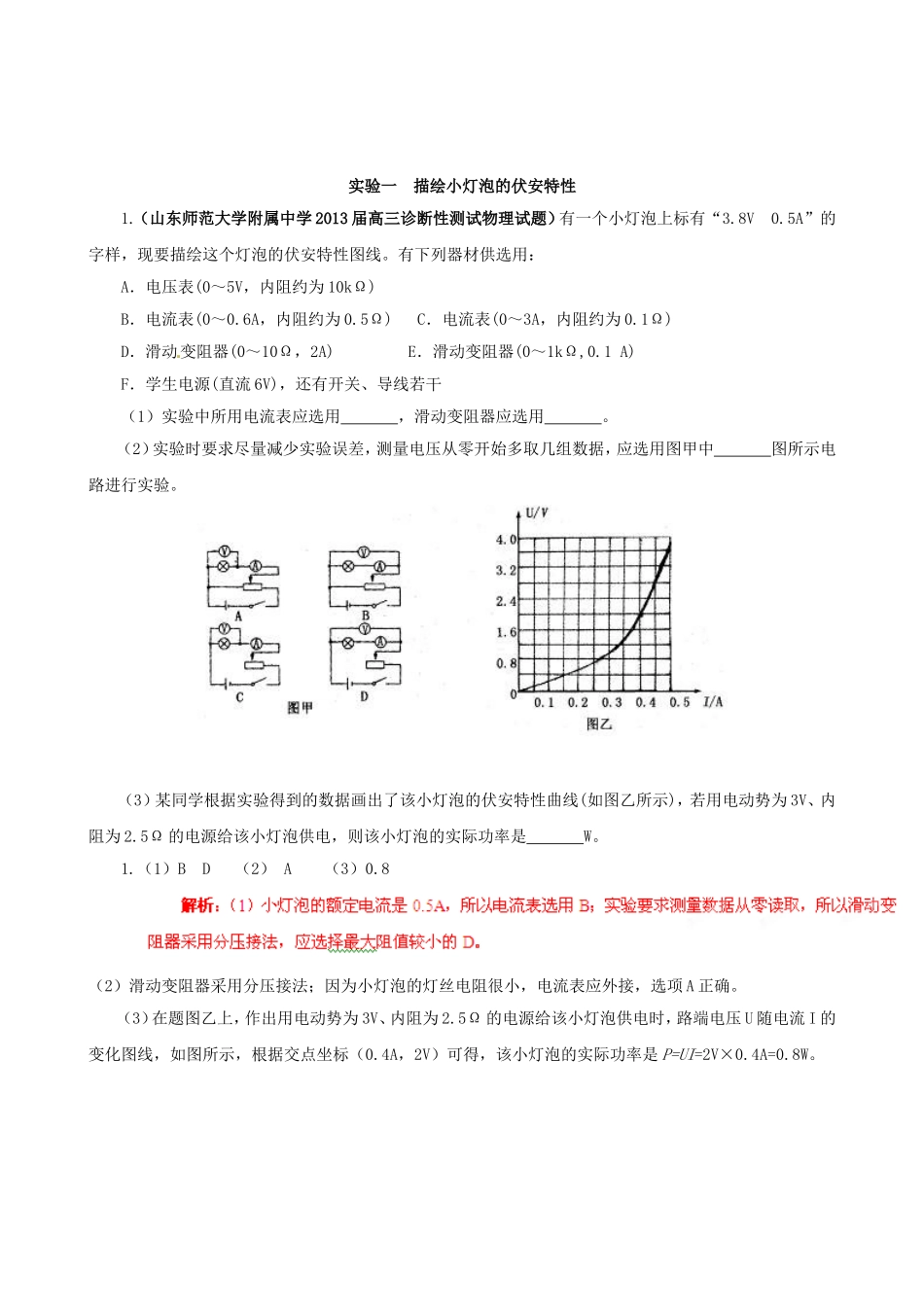

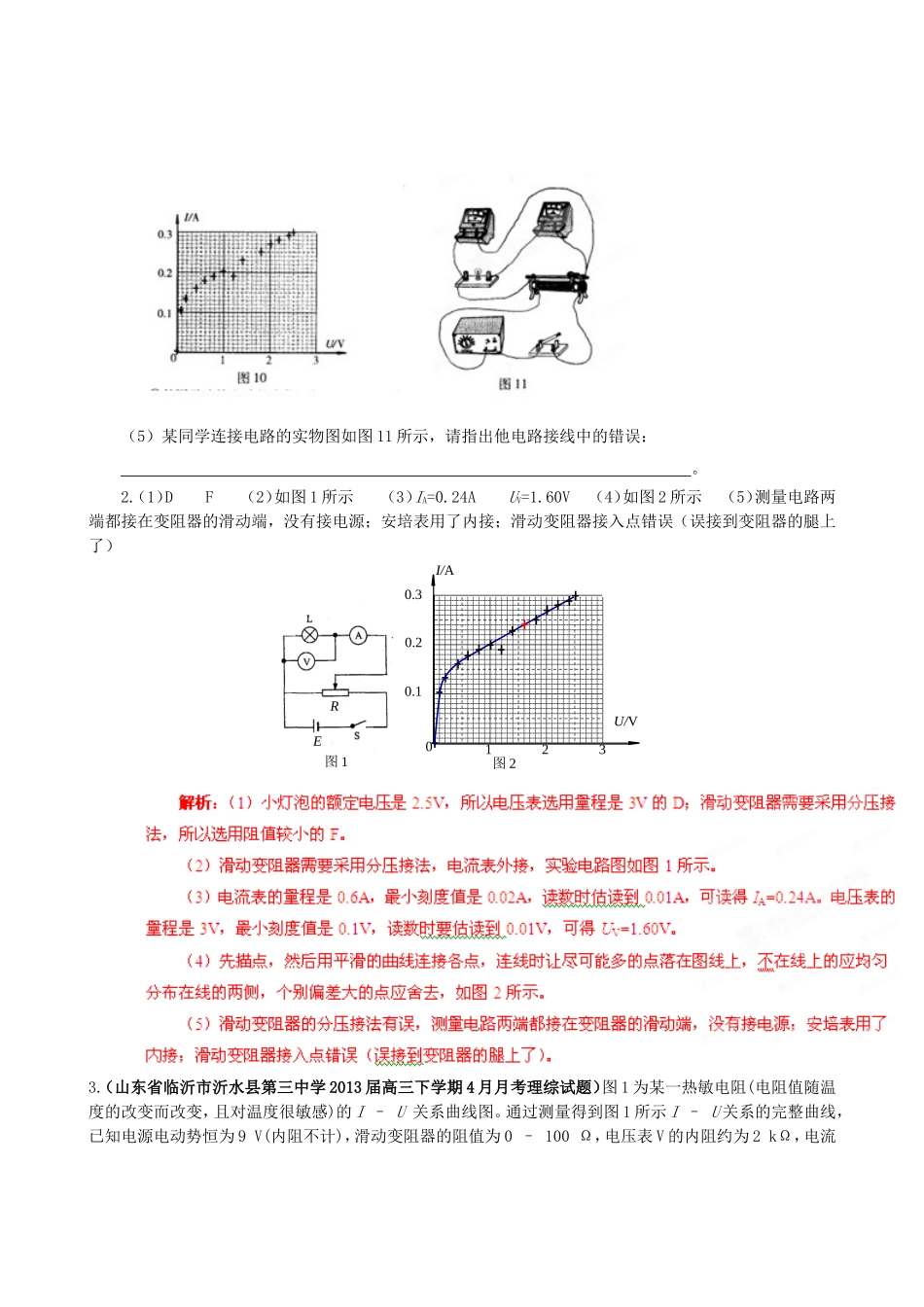

实验一描绘小灯泡的伏安特性1.（山东师范大学附属中学2013届高三诊断性测试物理试题）有一个小灯泡上标有“3.8V0.5A”的字样，现要描绘这个灯泡的伏安特性图线。有下列器材供选用：A．电压表(0～5V，内阻约为10kΩ)B．电流表(0～0.6A，内阻约为0.5Ω)C．电流表(0～3A，内阻约为0.1Ω)D．滑动变阻器(0～10Ω，2A)E．滑动变阻器(0～1kΩ,0.1A)F．学生电源(直流6V)，还有开关、导线若干（1）实验中所用电流表应选用，滑动变阻器应选用。（2）实验时要求尽量减少实验误差，测量电压从零开始多取几组数据，应选用图甲中图所示电路进行实验。（3）某同学根据实验得到的数据画出了该小灯泡的伏安特性曲线(如图乙所示)，若用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电，则该小灯泡的实际功率是W。1.（1）BD（2）A（3）0.8（2）滑动变阻器采用分压接法；因为小灯泡的灯丝电阻很小，电流表应外接，选项A正确。（3）在题图乙上，作出用电动势为3V、内阻为2.5Ω的电源给该小灯泡供电时，路端电压U随电流I的变化图线，如图所示，根据交点坐标（0.4A，2V）可得，该小灯泡的实际功率是P=UI=2V×0.4A=0.8W。2.（北京海淀区2013届高三第二学期期中练习理科综合能力试题）某同学欲采用下列器材研究一个额定电压为2.5V的小灯泡的伏安特性曲线。A．直流电源（3V，内阻不计）；B．电流表（0~3A，内阻约0.03Ω）；C．电流表（0~0.6A，内阻约0.13Ω）；D．电压表（0~3V，内阻约3kΩ）；E．电压表（0~15V，内阻约15kΩ）；F．滑动变阻器（0~20Ω，额定电流2A）；G．滑动变阻器（0~1000Ω，额定电流0.5A）；H．开关、导线等。（1）为减小测量误差，电压表应选用，滑动变阻器应选用。（选填序号）（2）该同学选择电流表外接，且要求小灯泡两端电压变化范围尽量大些。请在图虚线框中画出正确的实验电路图。（3）闭合开关，逐次改变滑动变阻器滑片的位置，在下表中记录与之对应的电流表的示数I、电压表的示数U。其中某组电流表、电压表的示数如图9所示。请把图9中电流表、电压表示数填入表中的空格处。（4）处理实验数据时，绘制了如图10所示的I-U坐标图，请将表中空缺数据对应的坐标点补画在图10中，并在图10中绘制出小灯泡的I-U图线。（5）某同学连接电路的实物图如图11所示，请指出他电路接线中的错误：。2.（1）DF（2）如图1所示（3）IA=0.24AUV=1.60V（4）如图2所示（5）测量电路两端都接在变阻器的滑动端，没有接电源；安培表用了内接；滑动变阻器接入点错误（误接到变阻器的腿上了）3.（山东省临沂市沂水县第三中学2013届高三下学期4月月考理综试题）图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I–U关系曲线图。通过测量得到图1所示I–U关系的完整曲线，已知电源电动势恒为9V(内阻不计)，滑动变阻器的阻值为0–100Ω，电压表V的内阻约为2kΩ，电流RE图1图2U/VI/A01230.20.10.3表A的内阻约为0.2Ω，热敏电阻的符号为（1）请画出实验电路原理图。（2）由题中给出的电源、热敏电阻、电流表和定值电阻R1组成如图2所示电路，电流表读数为30mA。由热敏电阻的I–U关系曲线可知，热敏电阻两端的电压为V；电阻R1的阻值为Ω。3.（1）如图所示（2）5.013334.（黑龙江省大庆市2013届高三第二次模拟考试理科综合试题）某实验小组预测定一只小灯泡（其额定功率为0.75W，但额定电压已经模糊不清）的额定电压值，实验过程如下：他们先用多用电表的欧姆挡测出小灯泡的电阻约为2Ω，然后根据公式算出小灯泡的额定电压U=≈1.23V。但他们认为这样求得的额定电压值不准确，于是他们利用实验室中的器材设计了一个实验电路，进行进一步的测量。他们选择的实验器材有：A.电压表V（量程3V，内阻约3kΩ）B.电流表A1（量程150mA，内阻约2Ω）C.电流表A2（量程500mA，内阻约0.6Ω）D.滑动变阻器R1（0～20Ω）E.滑动变阻器R2（0～50Ω）F.电源E（电动势4.0V，内阻不计）G.开关S和导线若干（1）测量过程中他们发现，当电压达到1.23V时，灯泡亮度很弱，继续缓慢地增加电压，当达到2.70V时，发现灯泡已过亮，立即断开开关，所有测量数据见下表：次数1234567U/V0.200.601.001.401.802.202.70I/mA801551952272552793...
