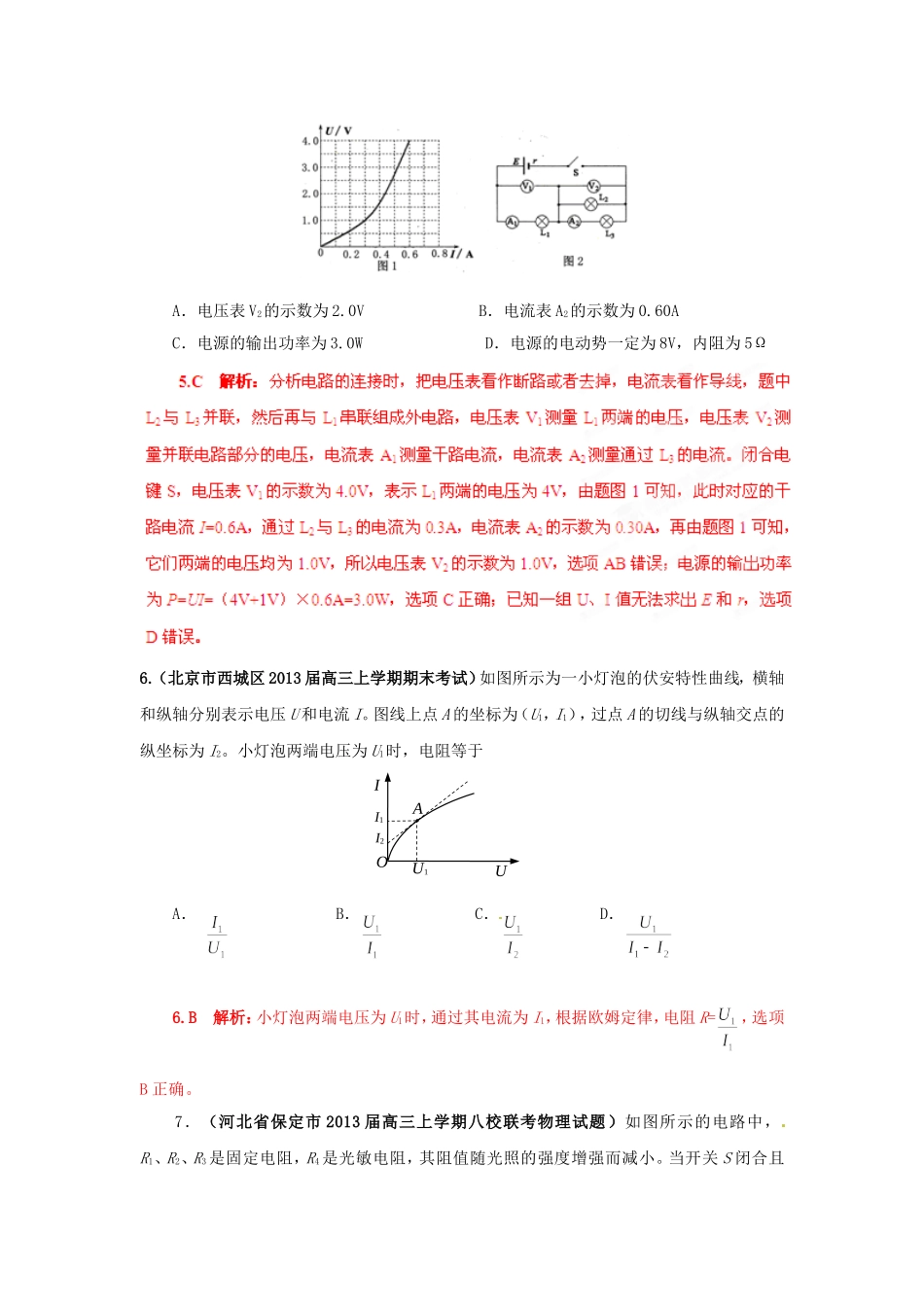

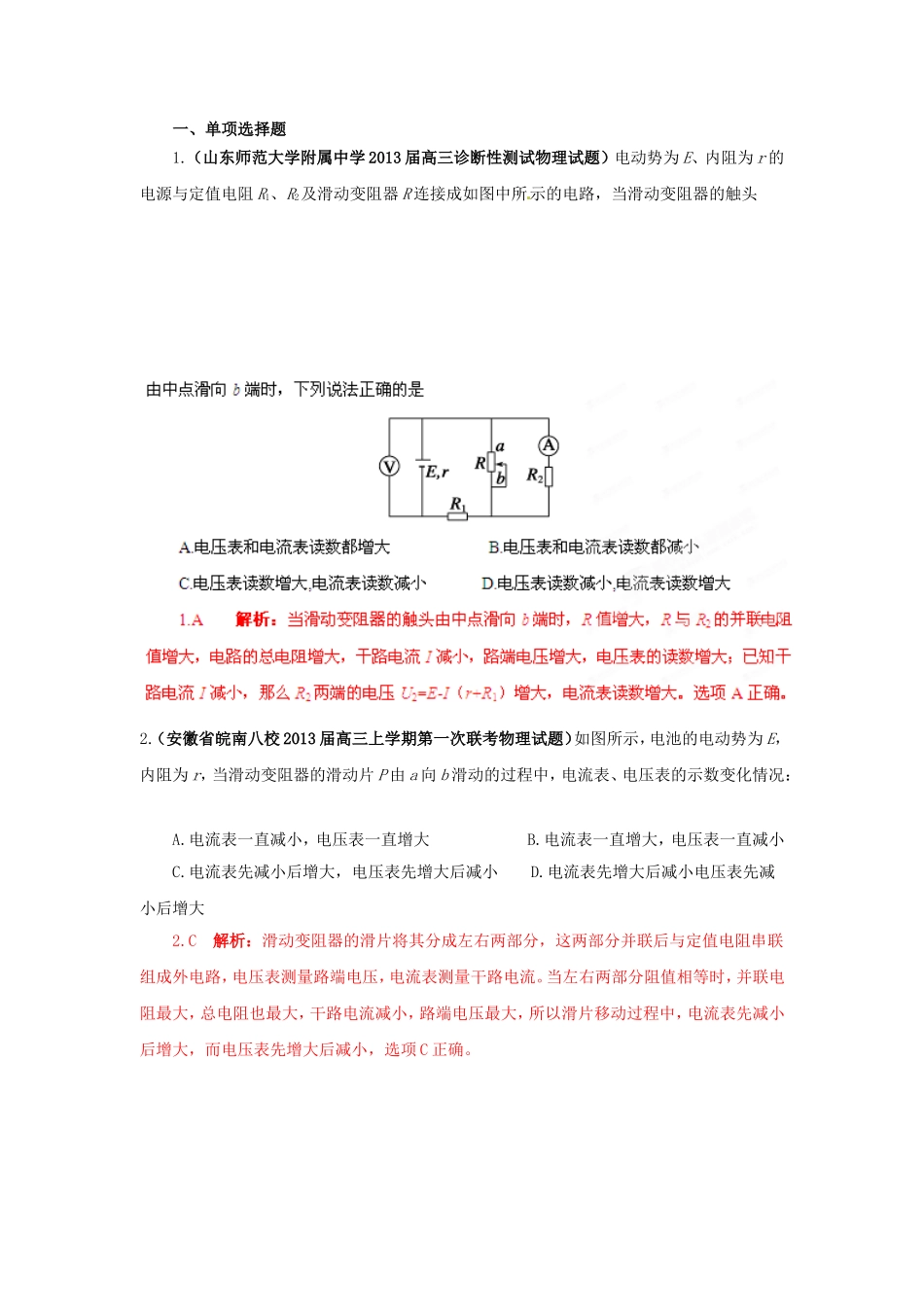

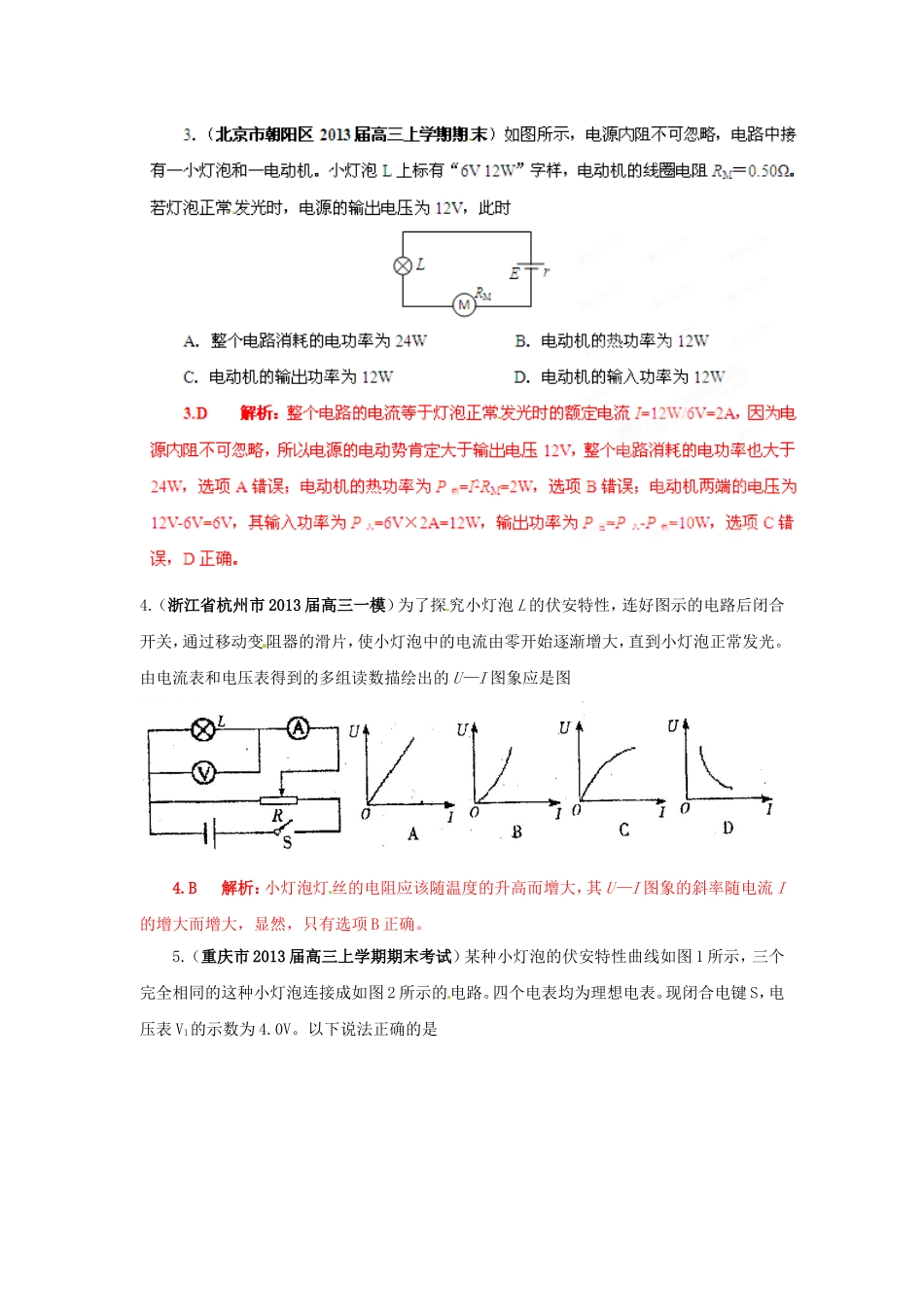

一、单项选择题1.（山东师范大学附属中学2013届高三诊断性测试物理试题）电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图中所示的电路，当滑动变阻器的触头2.（安徽省皖南八校2013届高三上学期第一次联考物理试题）如图所示，电池的电动势为E，内阻为r，当滑动变阻器的滑动片P由a向b滑动的过程中，电流表、电压表的示数变化情况：A.电流表一直减小，电压表一直增大B.电流表一直增大，电压表一直减小C.电流表先减小后增大，电压表先增大后减小D.电流表先增大后减小电压表先减小后增大2.C解析：滑动变阻器的滑片将其分成左右两部分，这两部分并联后与定值电阻串联组成外电路，电压表测量路端电压，电流表测量干路电流。当左右两部分阻值相等时，并联电阻最大，总电阻也最大，干路电流减小，路端电压最大，所以滑片移动过程中，电流表先减小后增大，而电压表先增大后减小，选项C正确。4.（浙江省杭州市2013届高三一模）为了探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U—I图象应是图4.B解析：小灯泡灯丝的电阻应该随温度的升高而增大，其U—I图象的斜率随电流I的增大而增大，显然，只有选项B正确。5.（重庆市2013届高三上学期期末考试）某种小灯泡的伏安特性曲线如图1所示，三个完全相同的这种小灯泡连接成如图2所示的电路。四个电表均为理想电表。现闭合电键S，电压表V1的示数为4.0V。以下说法正确的是A．电压表V2的示数为2.0VB．电流表A2的示数为0.60AC．电源的输出功率为3.0WD．电源的电动势一定为8V，内阻为5Ω6.（北京市西城区2013届高三上学期期末考试）如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I。图线上点A的坐标为（U1，I1），过点A的切线与纵轴交点的纵坐标为I2。小灯泡两端电压为U1时，电阻等于A．B．C．D．6.B解析：小灯泡两端电压为U1时，通过其电流为I1，根据欧姆定律，电阻R=，选项B正确。7．（河北省保定市2013届高三上学期八校联考物理试题）如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小。当开关S闭合且UIOI1U1AI2没有光照射时，电容器C不带电。当用强光照射R4且电路稳定时，则与无光照射时比较8．（安徽省江南十校2013届高三下学期开学第一考物理试题）如图所示的电路中，电源的内电阻为r，R2，R3，R4均为定值电阻，电表均为理想电表，闭合电键S，当滑动变阻器R1的滑片P处于左端点a时两表读数分别为I1与U1；当滑片P滑动至右端点b时，两表读数分别为I2与U2，则下列关系式成立的是A．U2
