武警会议室DIDLCD液晶拼接墙解决方案VIP专享VIP免费

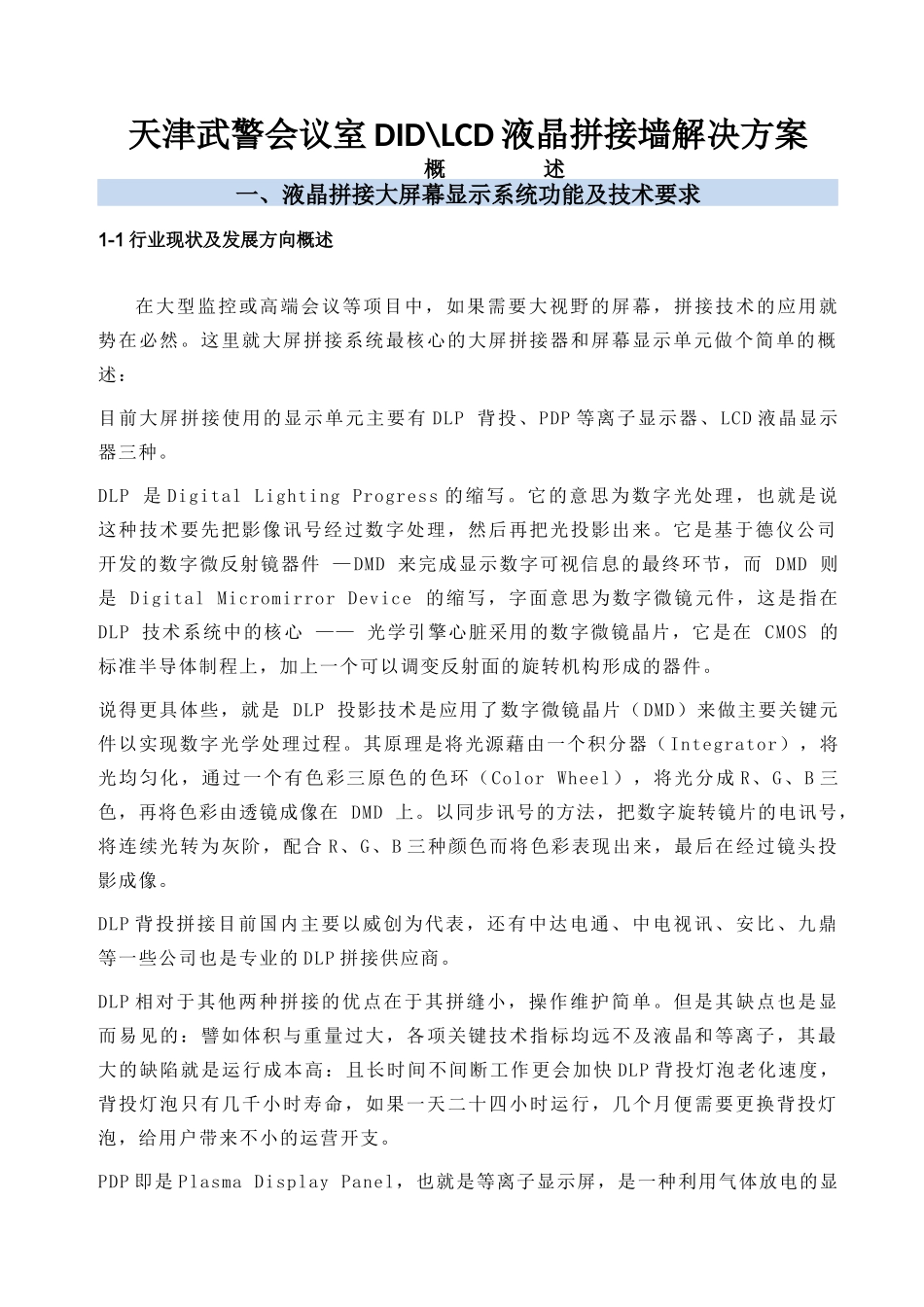

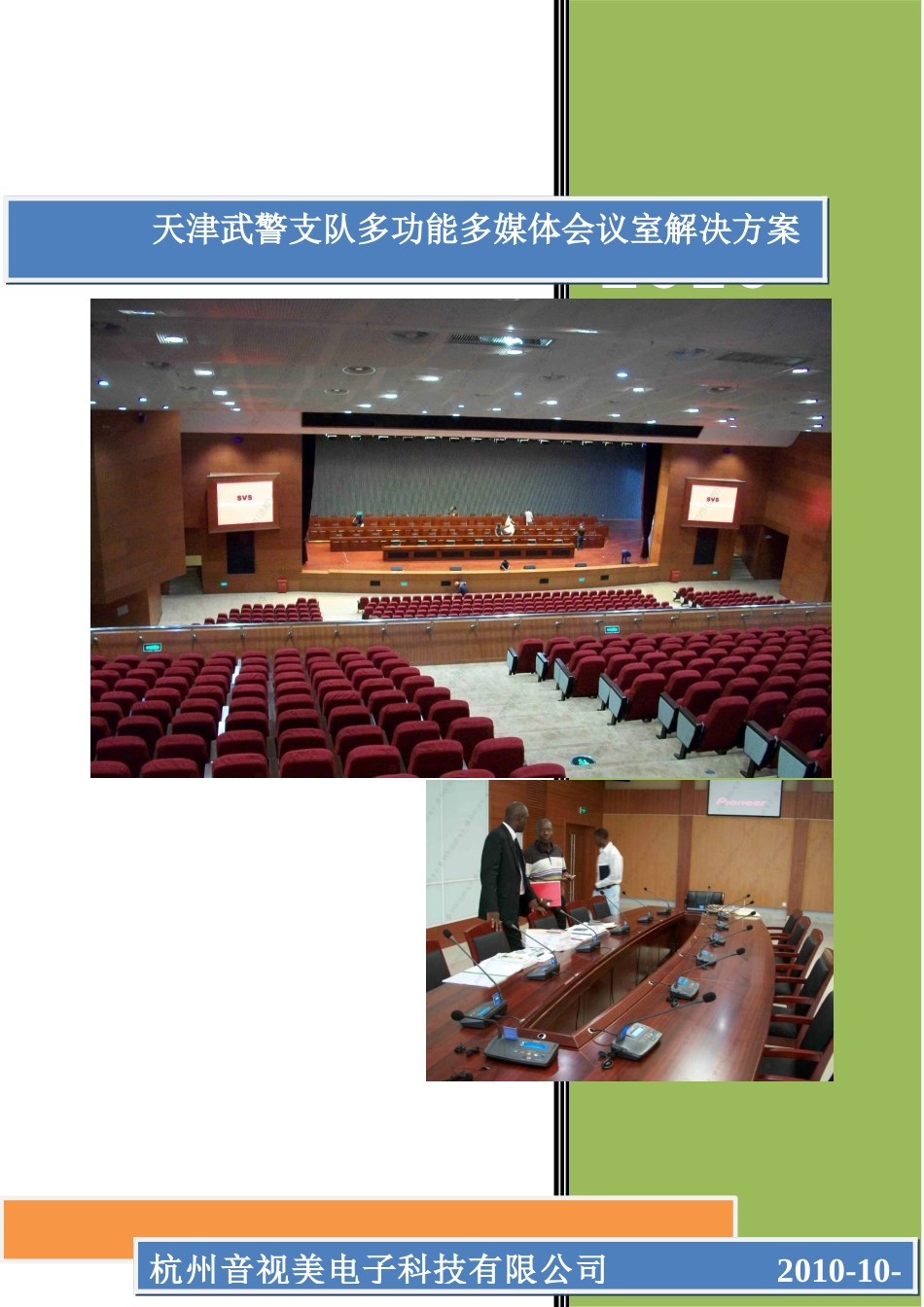

2010天津武警支队多功能多媒体会议室解决方案杭州音视美电子科技有限公司2010-10-天津武警会议室DID\LCD液晶拼接墙解决方案概述一、液晶拼接大屏幕显示系统功能及技术要求1-1行业现状及发展方向概述在大型监控或高端会议等项目中，如果需要大视野的屏幕，拼接技术的应用就势在必然。这里就大屏拼接系统最核心的大屏拼接器和屏幕显示单元做个简单的概述：目前大屏拼接使用的显示单元主要有DLP背投、PDP等离子显示器、LCD液晶显示器三种。DLP是DigitalLightingProgress的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。它是基于德仪公司开发的数字微反射镜器件—DMD来完成显示数字可视信息的最终环节，而DMD则是DigitalMicromirrorDevice的缩写，字面意思为数字微镜元件，这是指在DLP技术系统中的核心——光学引擎心脏采用的数字微镜晶片，它是在CMOS的标准半导体制程上，加上一个可以调变反射面的旋转机构形成的器件。说得更具体些，就是DLP投影技术是应用了数字微镜晶片（DMD）来做主要关键元件以实现数字光学处理过程。其原理是将光源藉由一个积分器（Integrator），将光均匀化，通过一个有色彩三原色的色环（ColorWheel），将光分成R、G、B三色，再将色彩由透镜成像在DMD上。以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后在经过镜头投影成像。DLP背投拼接目前国内主要以威创为代表，还有中达电通、中电视讯、安比、九鼎等一些公司也是专业的DLP拼接供应商。DLP相对于其他两种拼接的优点在于其拼缝小，操作维护简单。但是其缺点也是显而易见的：譬如体积与重量过大，各项关键技术指标均远不及液晶和等离子，其最大的缺陷就是运行成本高：且长时间不间断工作更会加快DLP背投灯泡老化速度，背投灯泡只有几千小时寿命，如果一天二十四小时运行，几个月便需要更换背投灯泡，给用户带来不小的运营开支。PDP即是PlasmaDisplayPanel，也就是等离子显示屏，是一种利用气体放电的显示技术，其工作原理与日光灯很相似。它采用了等离子管作为发光元件，屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板，基板间隔一定距离，四周经气密性封接形成一个个放电空间，放电空间内充入氖、氙等混合惰性气体作为工作媒质在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象，也称电浆效应。气体等离子体放电产生紫外线，紫外线激发涂有红绿蓝荧光粉的荧光屏，荧光屏发射出可见光，显现出图像。当每一颜色单元实现256级灰度后再进行混色，便实现彩色显示。其技术原理为，由于PDP中发光的等离子管在平面中均匀分布，这样显示图像的中心和边缘完全一致，不会出现扭曲现象，实现了真正意义上的纯平面并且没有任何图像失真。由于其显示过程中没有电子束运动，不需要借助于电磁场，因此外界的电磁场也不会对其产生干扰，具有较好的环境适应性。PDP是一种自发光显示技术，不需要背景光源，因此没有视角和亮度均匀性问题。而三色荧光粉共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像。但是等离子高电压高耗电，能耗大，寿命有先天不足，使用5000～10000小时后屏幕亮度就会衰减一半，并难以在海拔2500米以上正常工作。PDP等离子屏应用在拼接方面，目前以韩国欧丽安的MPDP为代表，因为其他普通的等离子拼接在市场上并不多见，所以这里不作描述。欧丽安的MPDP由于其拼缝小，厚度薄，而获得许多客户的青睐。但是其缺点也很令人难以忍受：除了耗电量与发热量很大，还有严重灼伤现象，并不适宜用于长时间显示静态监控画面的环境。而且用于拼接之后，整机温升更高，致使设备容易烧毁。其分辨率也令许多用户诟病：只有854×480，甚至低于电脑显卡未安装驱动时的800×600，近距离观看几乎难以忍受。LCD意即LiquidCrystalDisplay，是利用液状晶体在电压的作用下发生偏转的原理进行显示的技术。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起...
