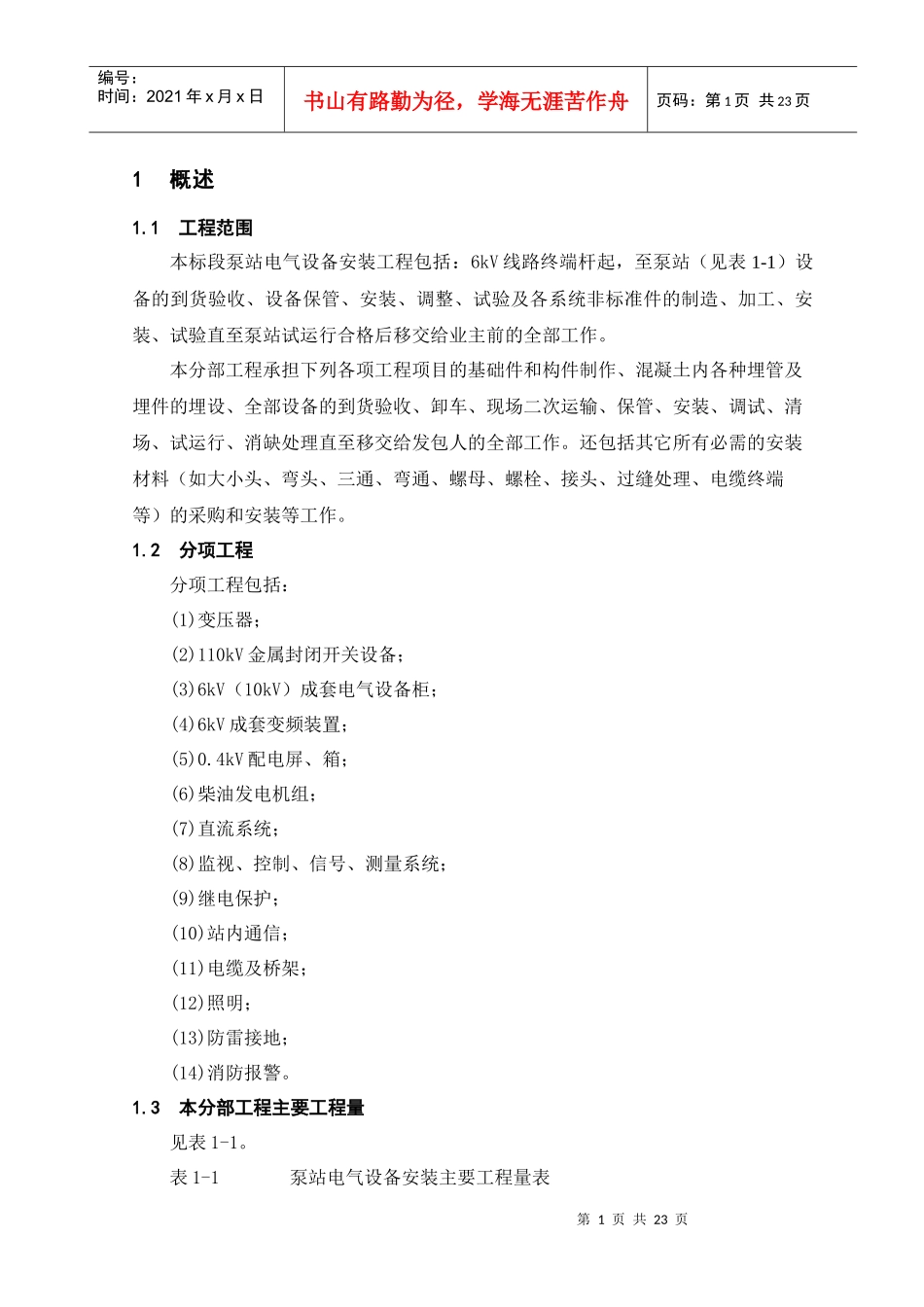

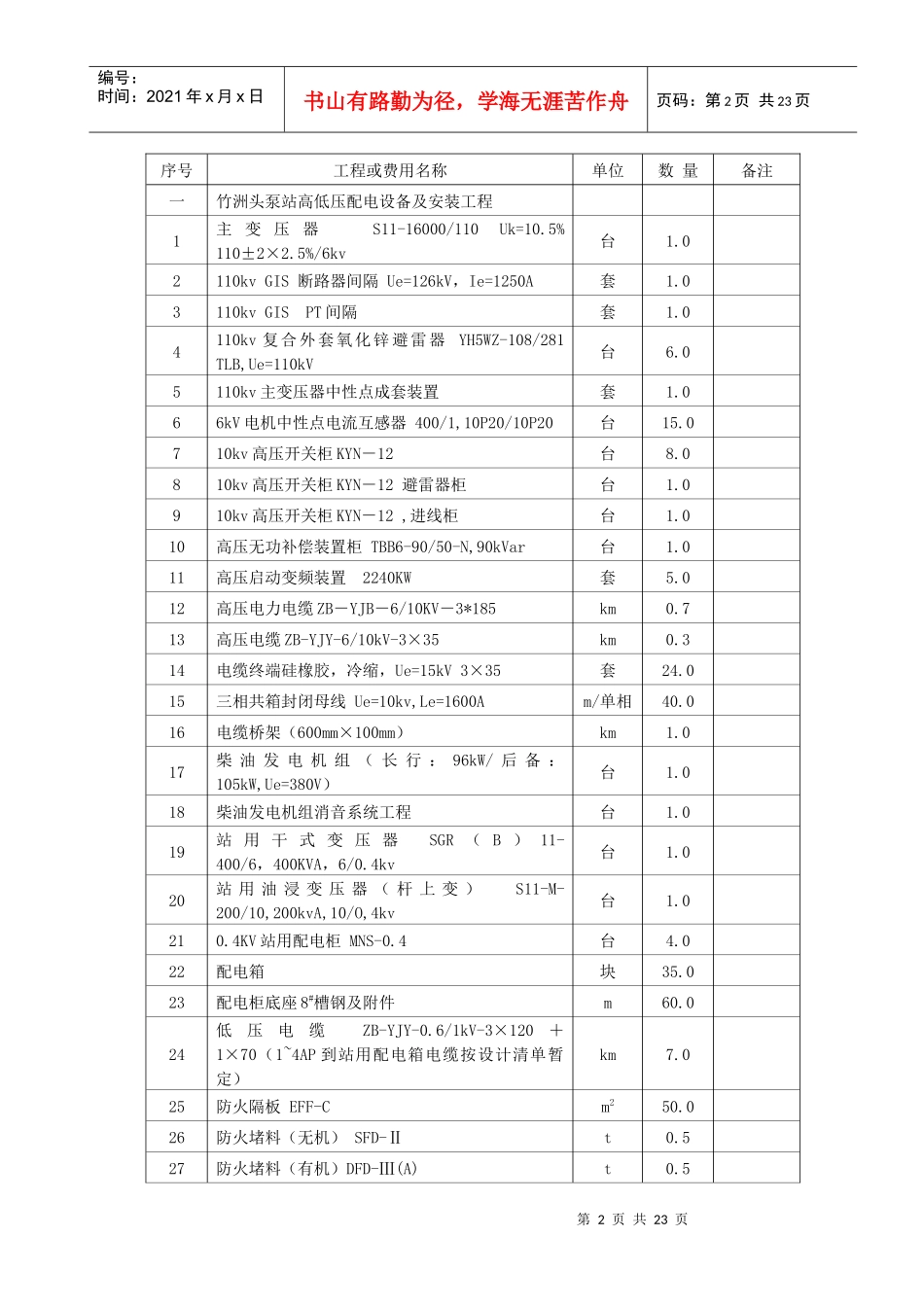

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页1概述1.1工程范围本标段泵站电气设备安装工程包括：6kV线路终端杆起，至泵站（见表1-1）设备的到货验收、设备保管、安装、调整、试验及各系统非标准件的制造、加工、安装、试验直至泵站试运行合格后移交给业主前的全部工作。本分部工程承担下列各项工程项目的基础件和构件制作、混凝土内各种埋管及埋件的埋设、全部设备的到货验收、卸车、现场二次运输、保管、安装、调试、清场、试运行、消缺处理直至移交给发包人的全部工作。还包括其它所有必需的安装材料（如大小头、弯头、三通、弯通、螺母、螺栓、接头、过缝处理、电缆终端等）的采购和安装等工作。1.2分项工程分项工程包括：(1)变压器；(2)110kV金属封闭开关设备；(3)6kV（10kV）成套电气设备柜；(4)6kV成套变频装置；(5)0.4kV配电屏、箱；(6)柴油发电机组；(7)直流系统；(8)监视、控制、信号、测量系统；(9)继电保护；(10)站内通信；(11)电缆及桥架；(12)照明；(13)防雷接地；(14)消防报警。1.3本分部工程主要工程量见表1-1。表1-1泵站电气设备安装主要工程量表第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页序号工程或费用名称单位数量备注一竹洲头泵站高低压配电设备及安装工程1主变压器S11-16000/110Uk=10.5%110±2×2.5%/6kv台1.02110kvGIS断路器间隔Ue=126kV，Ie=1250A套1.03110kvGISPT间隔套1.04110kv复合外套氧化锌避雷器YH5WZ-108/281TLB,Ue=110kV台6.05110kv主变压器中性点成套装置套1.066kV电机中性点电流互感器400/1,10P20/10P20台15.0710kv高压开关柜KYN－12台8.0810kv高压开关柜KYN－12避雷器柜台1.0910kv高压开关柜KYN－12,进线柜台1.010高压无功补偿装置柜TBB6-90/50-N,90kVar台1.011高压启动变频装置2240KW套5.012高压电力电缆ZB－YJB－6/10KV－3*185km0.713高压电缆ZB-YJY-6/10kV-3×35km0.314电缆终端硅橡胶，冷缩，Ue=15kV3×35套24.015三相共箱封闭母线Ue=10kv,Le=1600Am/单相40.016电缆桥架（600mm×100mm）km1.017柴油发电机组（长行：96kW/后备：105kW,Ue=380V）台1.018柴油发电机组消音系统工程台1.019站用干式变压器SGR（B）11-400/6，400KVA，6/0.4kv台1.020站用油浸变压器（杆上变）S11-M-200/10,200kvA,10/O,4kv台1.0210.4KV站用配电柜MNS-0.4台4.022配电箱块35.023配电柜底座8#槽钢及附件m60.024低压电缆ZB-YJY-0.6/1kV-3×120＋1×70（1~4AP到站用配电箱电缆按设计清单暂定）km7.025防火隔板EFF-Cm250.026防火堵料（无机）SFD-Ⅱt0.527防火堵料（有机）DFD-Ⅲ(A)t0.5第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页序号工程或费用名称单位数量备注28接地镀锌扁钢-50×5t1.029屏柜设备30现地公用LCU柜含触摸屏套1.031电动机保护屏套5.032110KV进线微机保护装置套1.0336KV进线微机保护装置套1.0346KV母线微机保护装置套1.035公用及电度表屏套1.036站內通信设备37生产行政调度交换机程控40门套1.038通信电源屏50AH/48V块1.039保安配电箱个1.040自动电话门40.041铜包钢电话线km/单线0.142分线盒20/50对个6.043通信电缆HYA-20×2×O.5km2.044通信电缆HYA-50×2×O.5km1.045直流系统1.046直流电源充电屏220V块2.047直流电源馈线屏220V块2.048免维护蓄电池组220V/200AH套1.049不间断电源UPS3000VA/220V套3.050火灾报警系统51火灾报警控制器套1.052感烟探测器套20.053感温探测器套20.054电线RVS-2*1.5km1.055现地控制设备1.056现地泵组LCU柜，含触摸屏套5.057厂用变压器保护装置套1.058控制箱、端子箱个10.059控制电缆ZB－KYVP-4x2.5km5.0第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页序号工程或费用名称单位数量备注60控制电缆ZB-KYVP-7×2.5km5.061控制电缆ZB-KYVP-10×2.5km5.062控制电缆ZB-KYVP-14×2.5km3.063直流电缆ZB-VV-2×6km3.0二平岗泵站机电设备及安装工程64荧光灯1×40W套20.065翘板开关250V10A套10.066插座250V10A（16A）套10.067电线BV-2...
