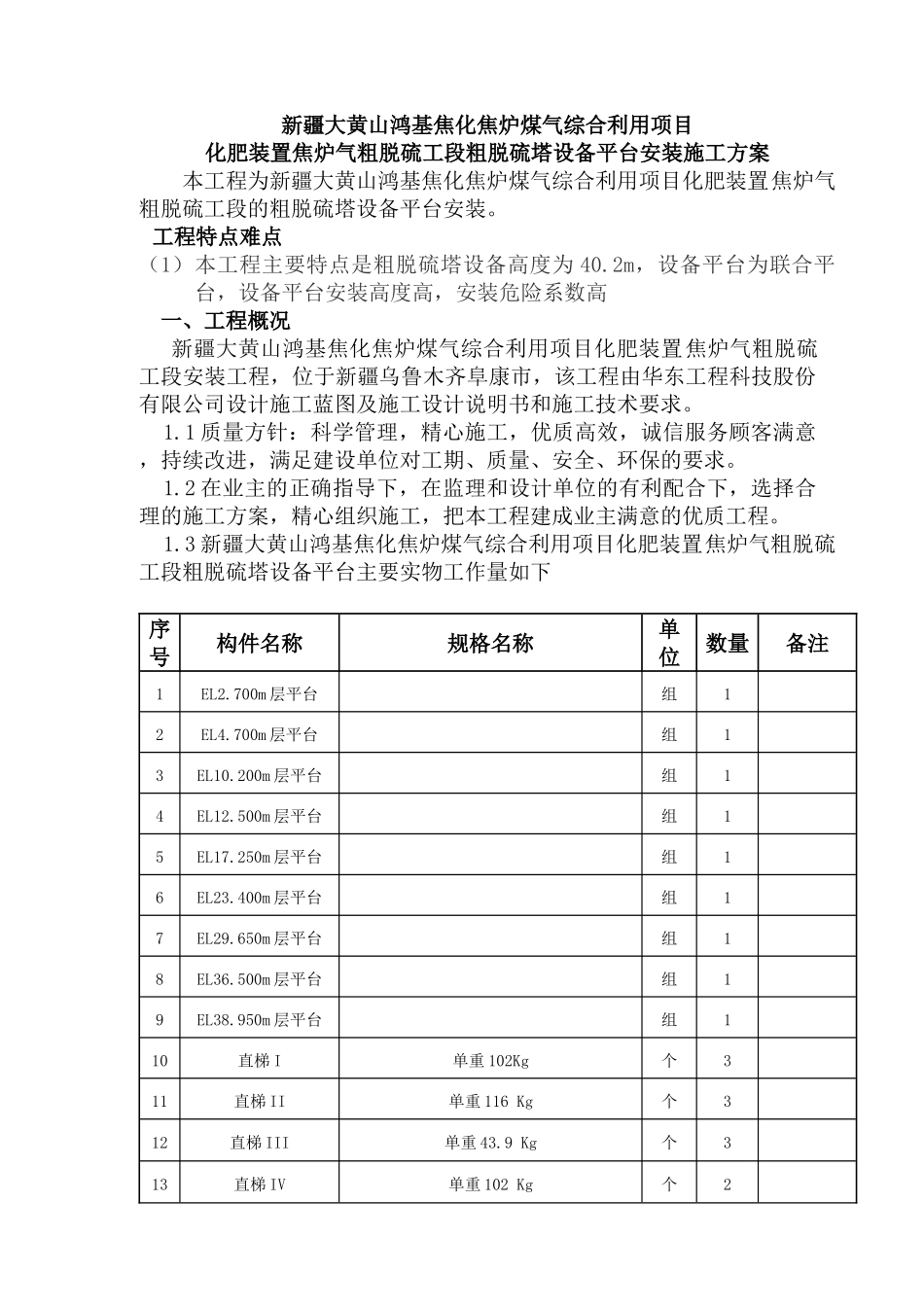

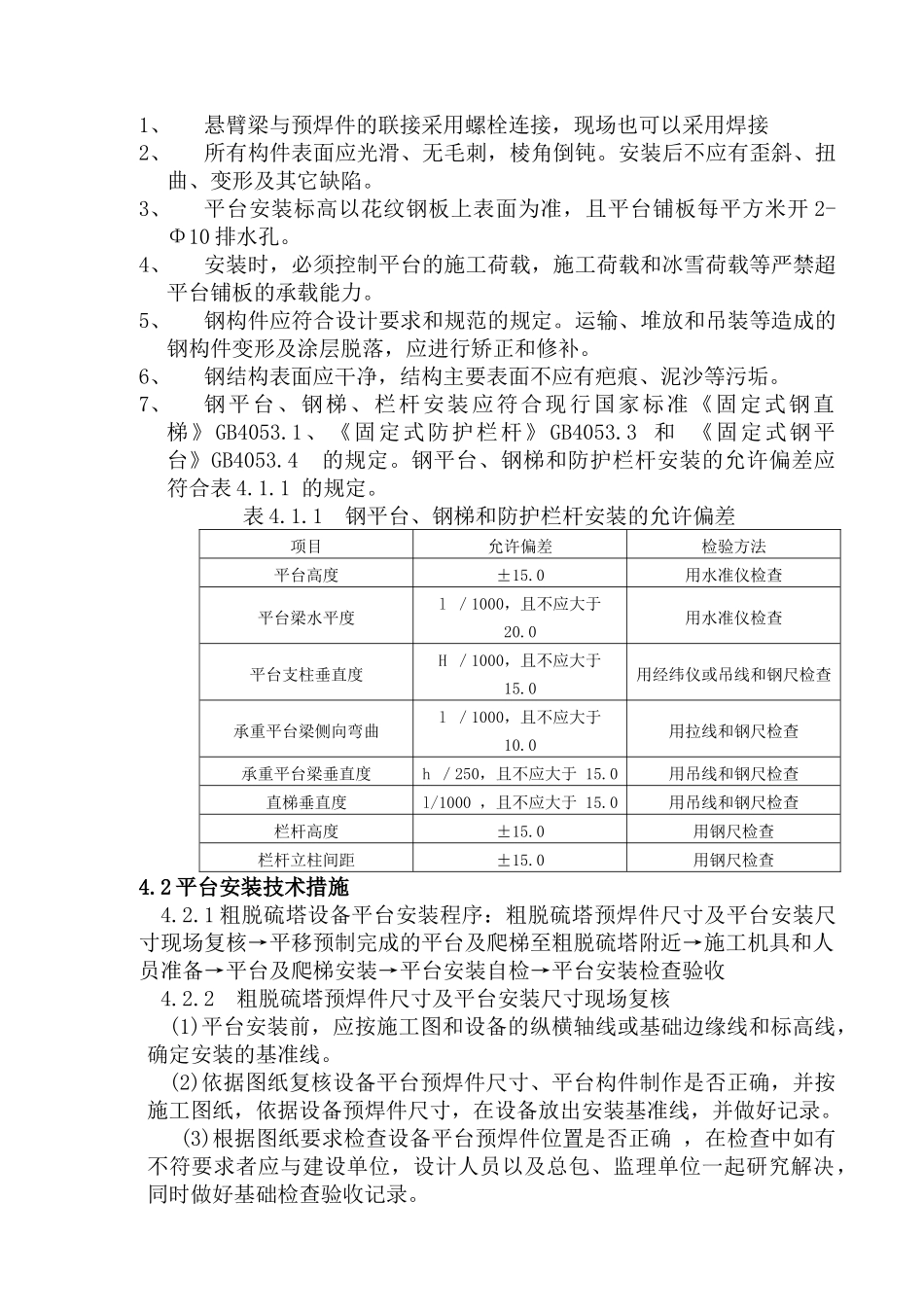

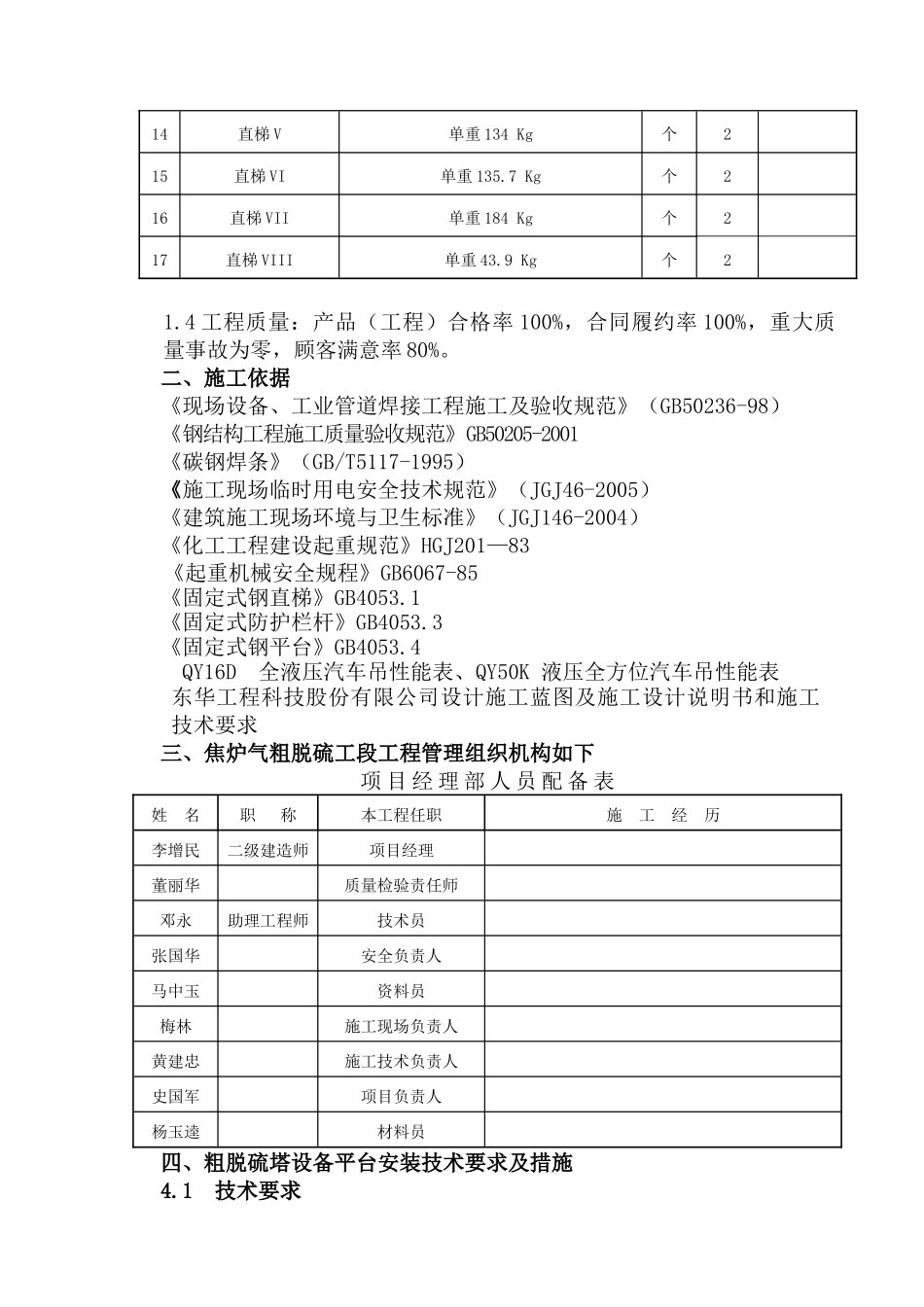

新疆大黄山鸿基焦化焦炉煤气综合利用项目化肥装置焦炉气粗脱硫工段粗脱硫塔设备平台安装施工方案本工程为新疆大黄山鸿基焦化焦炉煤气综合利用项目化肥装置焦炉气粗脱硫工段的粗脱硫塔设备平台安装。工程特点难点（1）本工程主要特点是粗脱硫塔设备高度为40.2m，设备平台为联合平台，设备平台安装高度高，安装危险系数高一、工程概况新疆大黄山鸿基焦化焦炉煤气综合利用项目化肥装置焦炉气粗脱硫工段安装工程，位于新疆乌鲁木齐阜康市，该工程由华东工程科技股份有限公司设计施工蓝图及施工设计说明书和施工技术要求。1.1质量方针：科学管理，精心施工，优质高效，诚信服务顾客满意，持续改进，满足建设单位对工期、质量、安全、环保的要求。1.2在业主的正确指导下，在监理和设计单位的有利配合下，选择合理的施工方案，精心组织施工，把本工程建成业主满意的优质工程。1.3新疆大黄山鸿基焦化焦炉煤气综合利用项目化肥装置焦炉气粗脱硫工段粗脱硫塔设备平台主要实物工作量如下序号构件名称规格名称单位数量备注1EL2.700m层平台组12EL4.700m层平台组13EL10.200m层平台组14EL12.500m层平台组15EL17.250m层平台组16EL23.400m层平台组17EL29.650m层平台组18EL36.500m层平台组19EL38.950m层平台组110直梯I单重102Kg个311直梯II单重116Kg个312直梯III单重43.9Kg个313直梯IV单重102Kg个214直梯V单重134Kg个215直梯VI单重135.7Kg个216直梯VII单重184Kg个217直梯VIII单重43.9Kg个21.4工程质量：产品（工程）合格率100%，合同履约率100%，重大质量事故为零，顾客满意率80%。二、施工依据《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《钢结构工程施工质量验收规范》GB50205-2001《碳钢焊条》（GB/T5117-1995）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑施工现场环境与卫生标准》（JGJ146-2004）《化工工程建设起重规范》HGJ201—83《起重机械安全规程》GB6067-85《固定式钢直梯》GB4053.1《固定式防护栏杆》GB4053.3《固定式钢平台》GB4053.4QY16D全液压汽车吊性能表、QY50K液压全方位汽车吊性能表东华工程科技股份有限公司设计施工蓝图及施工设计说明书和施工技术要求三、焦炉气粗脱硫工段工程管理组织机构如下项目经理部人员配备表姓名职称本工程任职施工经历李增民二级建造师项目经理董丽华质量检验责任师邓永助理工程师技术员张国华安全负责人马中玉资料员梅林施工现场负责人黄建忠施工技术负责人史国军项目负责人杨玉逵材料员四、粗脱硫塔设备平台安装技术要求及措施4.1技术要求1、悬臂梁与预焊件的联接采用螺栓连接，现场也可以采用焊接2、所有构件表面应光滑、无毛刺，棱角倒钝。安装后不应有歪斜、扭曲、变形及其它缺陷。3、平台安装标高以花纹钢板上表面为准，且平台铺板每平方米开2-Φ10排水孔。4、安装时，必须控制平台的施工荷载，施工荷载和冰雪荷载等严禁超平台铺板的承载能力。5、钢构件应符合设计要求和规范的规定。运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。6、钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢。7、钢平台、钢梯、栏杆安装应符合现行国家标准《固定式钢直梯》GB4053.1、《固定式防护栏杆》GB4053.3和《固定式钢平台》GB4053.4的规定。钢平台、钢梯和防护栏杆安装的允许偏差应符合表4.1.1的规定。表4.1.1钢平台、钢梯和防护栏杆安装的允许偏差项目允许偏差检验方法平台高度±15.0用水准仪检查平台梁水平度l／1000，且不应大于20.0用水准仪检查平台支柱垂直度H／1000，且不应大于15.0用经纬仪或吊线和钢尺检查承重平台梁侧向弯曲l／1000，且不应大于10.0用拉线和钢尺检查承重平台梁垂直度h／250，且不应大于15.0用吊线和钢尺检查直梯垂直度l/1000，且不应大于15.0用吊线和钢尺检查栏杆高度±15.0用钢尺检查栏杆立柱间距±15.0用钢尺检查4.2平台安装技术措施4.2.1粗脱硫塔设备平台安装程序：粗脱硫塔预焊件尺寸及平台安装尺寸现场复核→平移预制完成的平台及爬梯至粗脱硫塔附近→施工机具和人员准备→平台及爬梯安装→平台安装自检→平台安装检查验收4.2.2粗脱硫塔预焊件尺寸及平台安装尺寸现场复核(...
