缸外燃油喷分析课件VIP免费

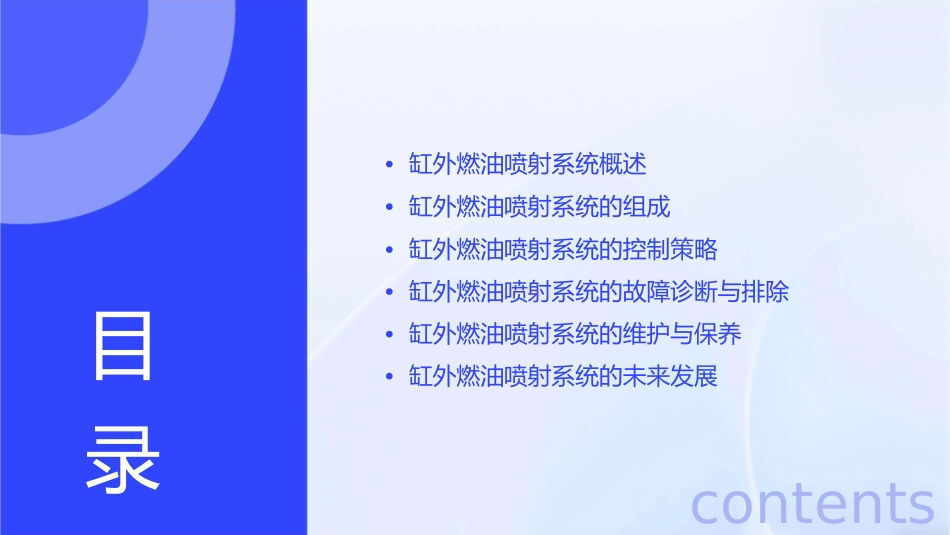

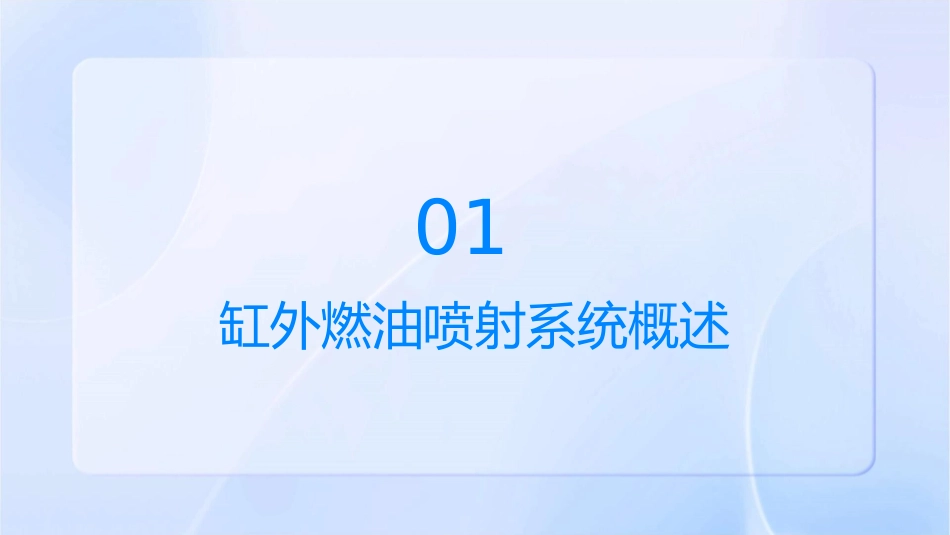

缸外燃油喷分析课件•缸外燃油喷射系统概述•缸外燃油喷射系统的组成•缸外燃油喷射系统的控制策略•缸外燃油喷射系统的故障诊断与排除•缸外燃油喷射系统的维护与保养•缸外燃油喷射系统的未来发展目录contents01缸外燃油喷射系统概述缸外燃油喷射的定义缸外燃油喷射是指将燃油喷射在发动机气缸外的燃烧室或进气歧管内，与空气混合后进入气缸进行燃烧的过程。与缸内直喷技术相比，缸外燃油喷射主要将燃油喷射在进气歧管内，通过气流和空气的混合，使燃油和空气充分混合后再进入气缸。缸外燃油喷射的原理通过喷油嘴将燃油喷入进气歧管内，与空气混合形成可燃混合气。燃烧产生的压力推动活塞运动，进而驱动发动机运转。可燃混合气经过进气道进入气缸，在压缩过程中达到自燃点后开始燃烧。缸外燃油喷射的优点缸外燃油喷射技术相对成熟，可靠性较高，维护成本较低。由于燃油喷射在进气歧管内，可以更好地控制燃油和空气的混合比例，提高燃油经济性。可以适应多种燃料和不同工况，灵活性较高。02缸外燃油喷射系统的组成燃油泵燃油泵是燃油喷射系统中的重要组成部分，它的主要作用是将燃油从油箱中抽出，加压后输送到喷油器。燃油泵通常由电机驱动，通过柱塞或齿轮等机构将燃油加压。燃油泵的油压和流量需精确控制，以保证燃油喷射的准确性和稳定性。喷油器喷油器的喷油量和喷油时间需精确控制，以保证燃油与空气的混合比例和点火时间的准确性。喷油器是燃油喷射系统的执行元件，它的作用是将燃油雾化并喷入气缸内。喷油器通常由针阀或球阀等机构组成，通过电磁线圈控制阀门的开启和关闭。燃油压力调节器燃油压力调节器的作用是调节燃油喷射系统的油压，以保证油压的稳定。燃油压力调节器通常由弹簧和膜片等机构组成，通过调节燃油回流的多少来控制油压。燃油压力调节器需根据发动机的工况和需求进行调节，以保证燃油喷射的准确性和稳定性。燃油滤清器燃油滤清器的作用是过滤燃油中的杂质和水分，以保护燃油喷射系统的各部件。燃油滤清器通常由滤纸或金属网等材料组成，通过过滤作用将杂质和水分从燃油中分离出来。定期更换燃油滤清器可以保证燃油喷射系统的正常运行和使用寿命。03缸外燃油喷射系统的控制策略喷油定时控制喷油定时控制01通过控制喷油器开启和关闭的时间，来控制燃油喷射到气缸的时间。喷油定时对发动机性能的影响02喷油定时过早或过晚都会影响发动机的性能，过早喷射会使燃油在压缩行程中燃烧，过晚喷射则会使燃油在进气行程中燃烧。喷油定时的控制方法03通过发动机转速和曲轴位置传感器来检测发动机的工作状态，然后根据发动机控制单元的控制策略来控制喷油器的开启和关闭时间。喷油量控制喷油量控制通过控制喷油器每次开启的时间长度，来控制燃油喷射到气缸的量。喷油量对发动机性能的影响喷油量过多或过少都会影响发动机的性能，过多会使混合气过浓，过少会使混合气过稀。喷油量控制的方法通过发动机控制单元根据发动机的转速、负荷、进气量等参数，计算出所需的喷油量，然后控制喷油器每次开启的时间长度。喷油压力控制喷油压力控制010203通过控制喷油器的压力，来控制燃油喷射到气缸的速度和雾化效果。喷油压力对发动机性能的影响喷油压力过高或过低都会影响发动机的性能，过高会使燃油雾化不良，过低会使燃油喷射速度变慢。喷油压力的控制方法通过发动机控制单元根据发动机的转速、负荷等参数，计算出所需的喷油压力，然后控制喷油器的压力。04缸外燃油喷射系统的故障诊断与排除喷油嘴堵塞总结词详细描述喷油嘴堵塞是缸外燃油喷射系统常见故障之一，会导致发动机性能下降，甚至无法启动。喷油嘴堵塞通常是由于燃油中的杂质、水分或胶质沉积物造成的。长时间不清洗或使用不合格燃油，容易引发喷油嘴堵塞。解决方案预防措施定期清洗喷油嘴，使用合格燃油，以及检查燃油滤清器是否需要更换。如堵塞严重，可能需要更换喷油嘴。保持燃油清洁，定期更换燃油滤清器，以及按照制造商的推荐进行喷油嘴维护。喷油嘴漏油总结词解决方案喷油嘴漏油会导致燃油浪费和检查密封垫片和弹簧是否完好，如损坏需更换。对于内部损坏的喷油嘴，可能需要整体更换。环境污染，同时影响发动...
