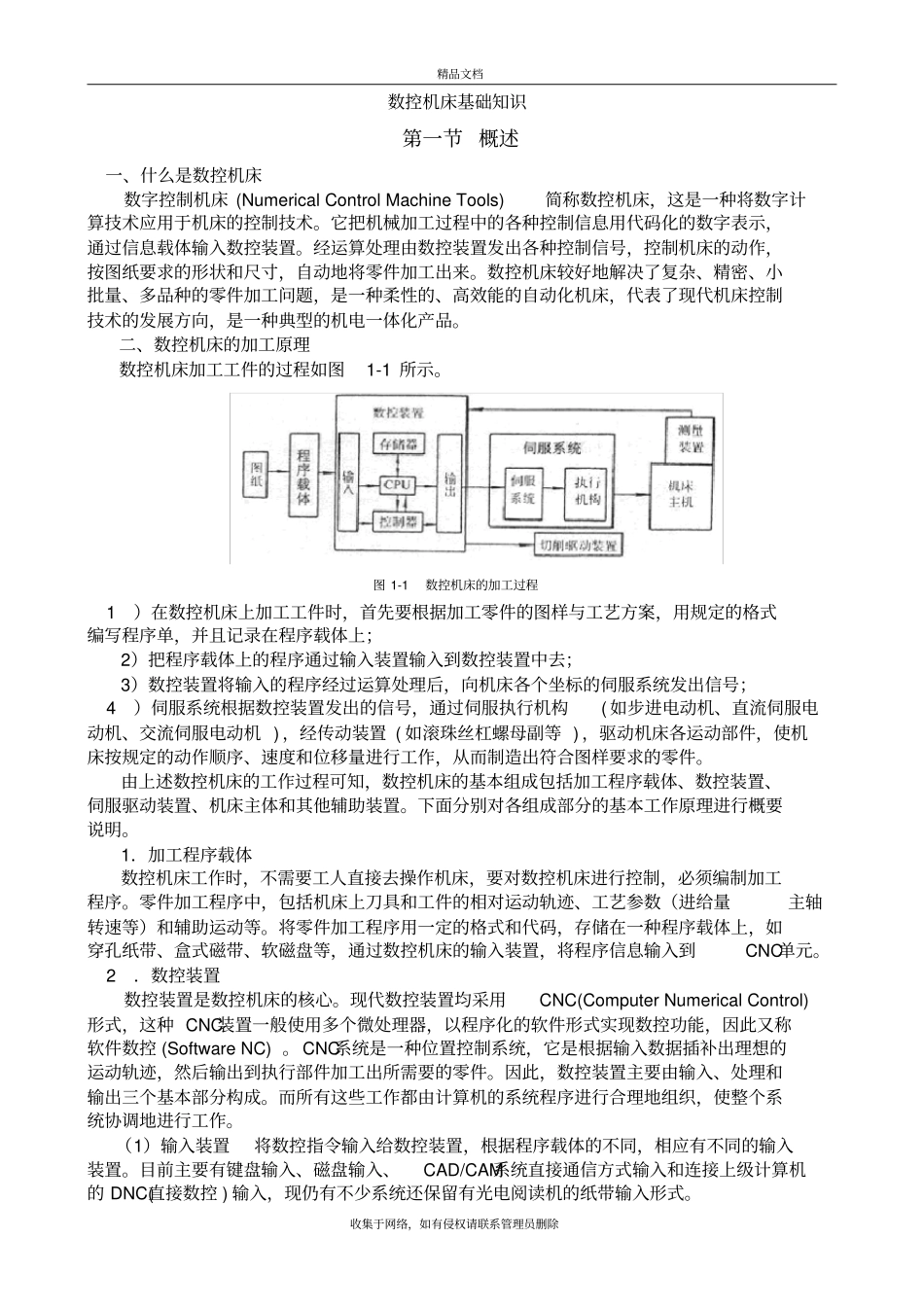

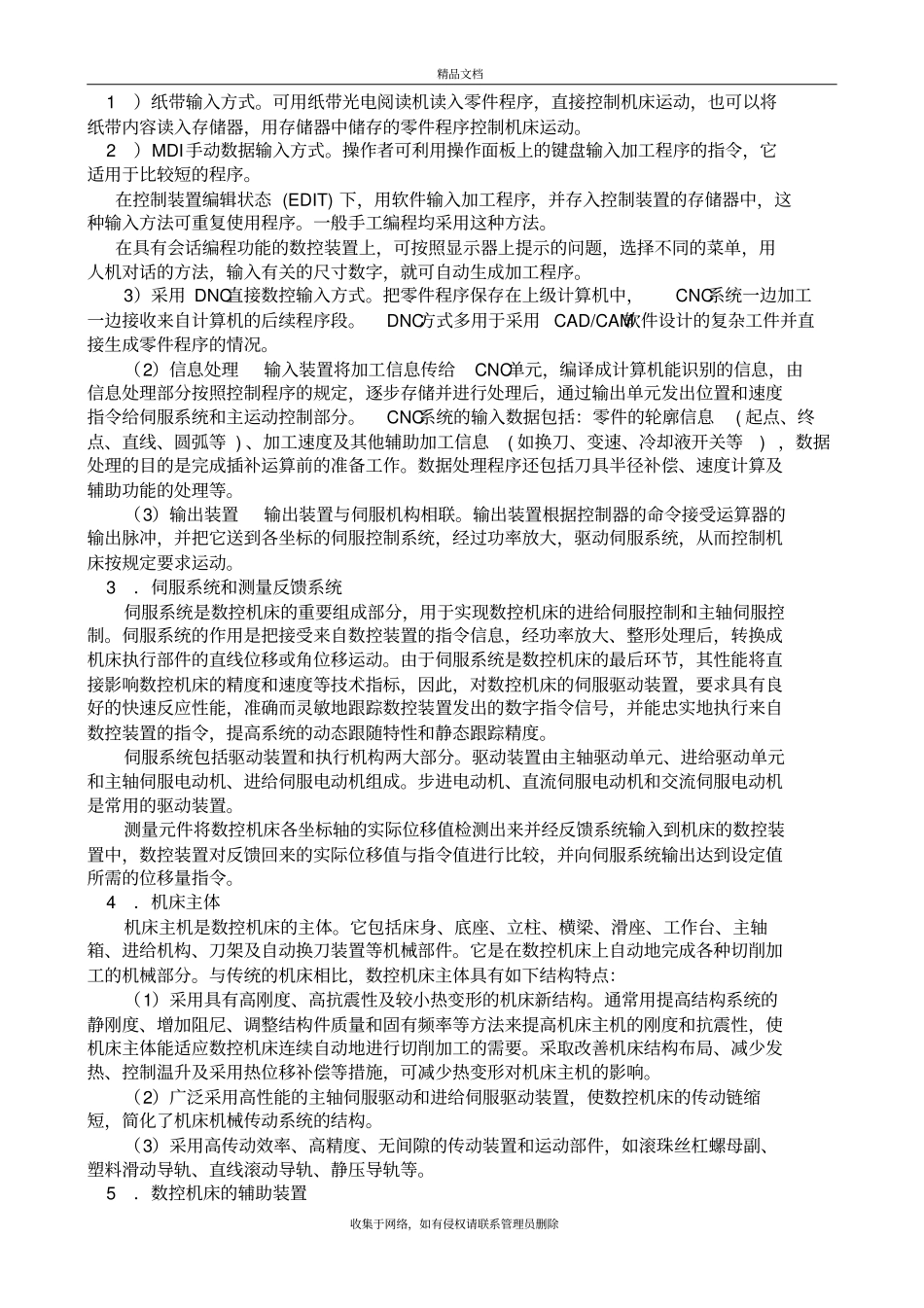

数控机床基础知识精品文档收集于网络，如有侵权请联系管理员删除数控机床基础知识第一节概述一、什么是数控机床数字控制机床(NumericalControlMachineTools)简称数控机床，这是一种将数字计算技术应用于机床的控制技术。它把机械加工过程中的各种控制信息用代码化的数字表示，通过信息载体输入数控装置。经运算处理由数控装置发出各种控制信号，控制机床的动作，按图纸要求的形状和尺寸，自动地将零件加工出来。数控机床较好地解决了复杂、精密、小批量、多品种的零件加工问题，是一种柔性的、高效能的自动化机床，代表了现代机床控制技术的发展方向，是一种典型的机电一体化产品。二、数控机床的加工原理数控机床加工工件的过程如图1-1所示。图1-1数控机床的加工过程1）在数控机床上加工工件时，首先要根据加工零件的图样与工艺方案，用规定的格式编写程序单，并且记录在程序载体上；2）把程序载体上的程序通过输入装置输入到数控装置中去；3）数控装置将输入的程序经过运算处理后，向机床各个坐标的伺服系统发出信号；4）伺服系统根据数控装置发出的信号，通过伺服执行机构(如步进电动机、直流伺服电动机、交流伺服电动机)，经传动装置(如滚珠丝杠螺母副等)，驱动机床各运动部件，使机床按规定的动作顺序、速度和位移量进行工作，从而制造出符合图样要求的零件。由上述数控机床的工作过程可知，数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。下面分别对各组成部分的基本工作原理进行概要说明。1．加工程序载体数控机床工作时，不需要工人直接去操作机床，要对数控机床进行控制，必须编制加工程序。零件加工程序中，包括机床上刀具和工件的相对运动轨迹、工艺参数（进给量主轴转速等）和辅助运动等。将零件加工程序用一定的格式和代码，存储在一种程序载体上，如穿孔纸带、盒式磁带、软磁盘等，通过数控机床的输入装置，将程序信息输入到CNC单元。2．数控装置数控装置是数控机床的核心。现代数控装置均采用CNC(ComputerNumericalControl)形式，这种CNC装置一般使用多个微处理器，以程序化的软件形式实现数控功能，因此又称软件数控(SoftwareNC)。CNC系统是一种位置控制系统，它是根据输入数据插补出理想的运动轨迹，然后输出到执行部件加工出所需要的零件。因此，数控装置主要由输入、处理和输出三个基本部分构成。而所有这些工作都由计算机的系统程序进行合理地组织，使整个系统协调地进行工作。（1）输入装置将数控指令输入给数控装置，根据程序载体的不同，相应有不同的输入装置。目前主要有键盘输入、磁盘输入、CAD/CAM系统直接通信方式输入和连接上级计算机的DNC(直接数控)输入，现仍有不少系统还保留有光电阅读机的纸带输入形式。精品文档收集于网络，如有侵权请联系管理员删除1）纸带输入方式。可用纸带光电阅读机读入零件程序，直接控制机床运动，也可以将纸带内容读入存储器，用存储器中储存的零件程序控制机床运动。2）MDI手动数据输入方式。操作者可利用操作面板上的键盘输入加工程序的指令，它适用于比较短的程序。在控制装置编辑状态(EDIT)下，用软件输入加工程序，并存入控制装置的存储器中，这种输入方法可重复使用程序。一般手工编程均采用这种方法。在具有会话编程功能的数控装置上，可按照显示器上提示的问题，选择不同的菜单，用人机对话的方法，输入有关的尺寸数字，就可自动生成加工程序。3）采用DNC直接数控输入方式。把零件程序保存在上级计算机中，CNC系统一边加工一边接收来自计算机的后续程序段。DNC方式多用于采用CAD/CAM软件设计的复杂工件并直接生成零件程序的情况。（2）信息处理输入装置将加工信息传给CNC单元，编译成计算机能识别的信息，由信息处理部分按照控制程序的规定，逐步存储并进行处理后，通过输出单元发出位置和速度指令给伺服系统和主运动控制部分。CNC系统的输入数据包括：零件的轮廓信息(起点、终点、直线、圆弧等)、加工速度及其他辅助加工信息(如换刀、变速、冷却液开关等)，数据处理的目的是完成插补运算前的准备工作。数据处理程序还包括刀具半径补偿、速度计算及辅助功能的处理等。（...
