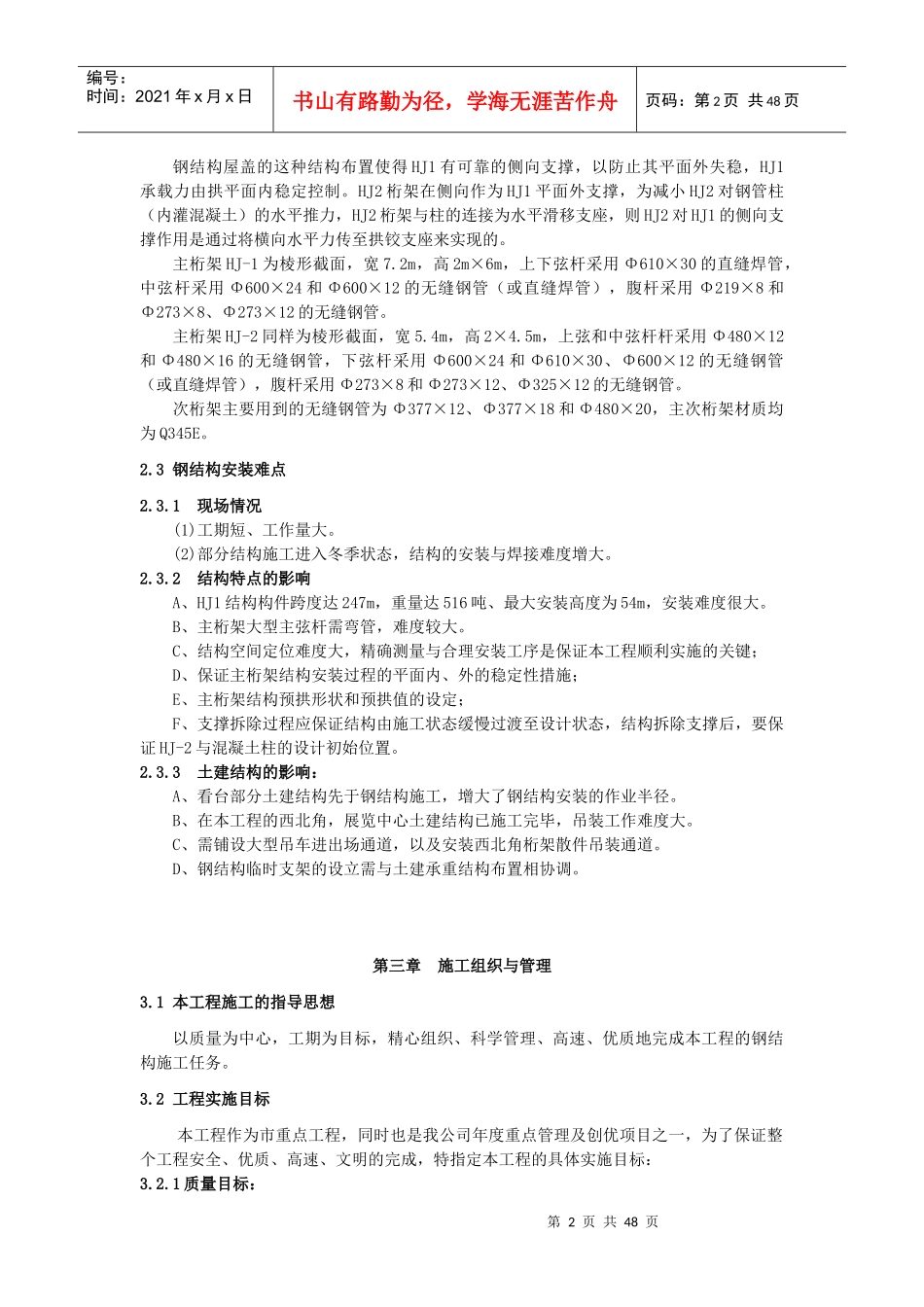

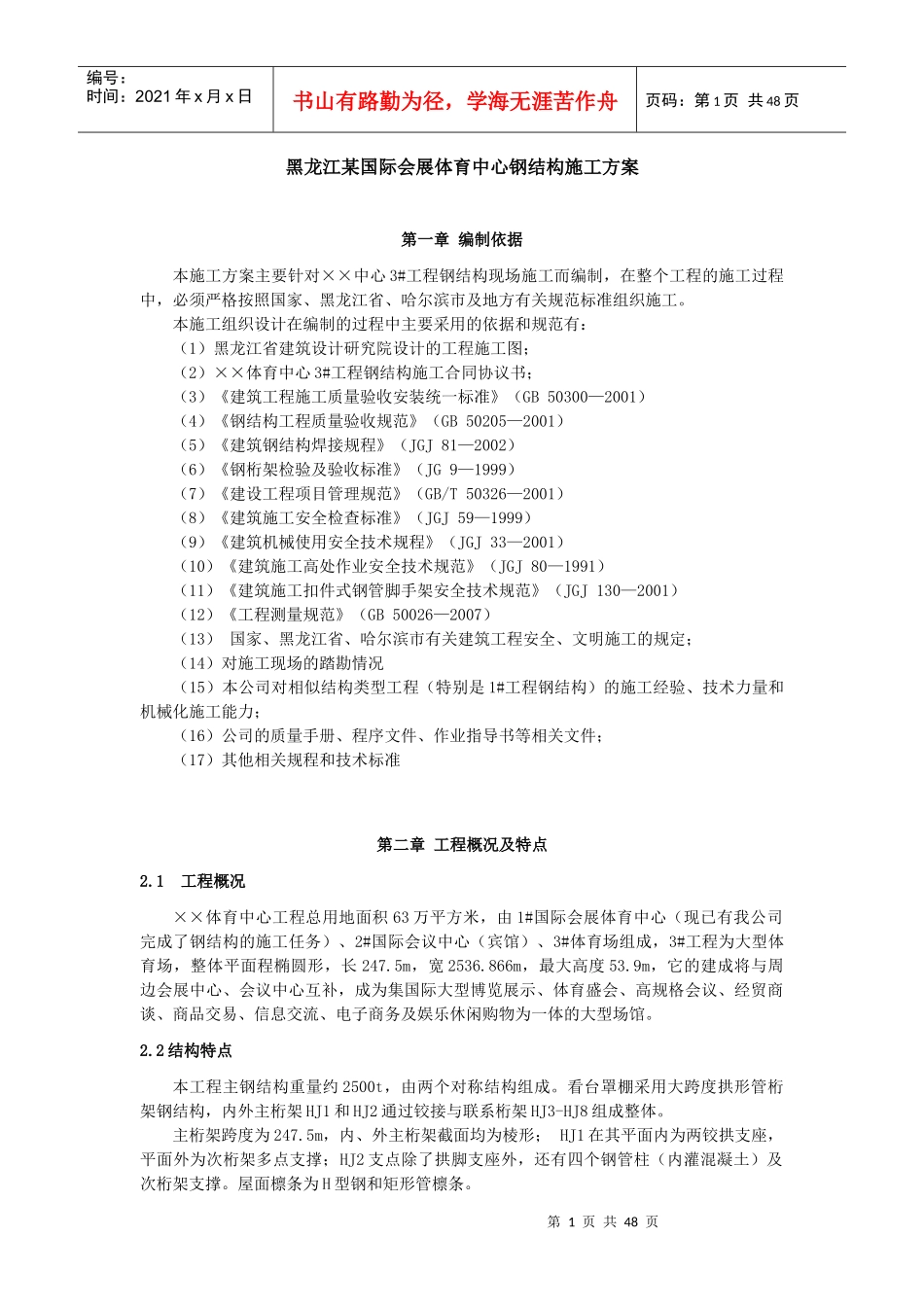

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页黑龙江某国际会展体育中心钢结构施工方案第一章编制依据本施工方案主要针对××中心3#工程钢结构现场施工而编制，在整个工程的施工过程中，必须严格按照国家、黑龙江省、哈尔滨市及地方有关规范标准组织施工。本施工组织设计在编制的过程中主要采用的依据和规范有：（1）黑龙江省建筑设计研究院设计的工程施工图；（2）××体育中心3#工程钢结构施工合同协议书；（3）《建筑工程施工质量验收安装统一标准》（GB50300—2001）（4）《钢结构工程质量验收规范》（GB50205—2001）（5）《建筑钢结构焊接规程》（JGJ81—2002）（6）《钢桁架检验及验收标准》（JG9—1999）（7）《建设工程项目管理规范》（GB/T50326—2001）（8）《建筑施工安全检查标准》（JGJ59—1999）（9）《建筑机械使用安全技术规程》（JGJ33—2001）（10）《建筑施工高处作业安全技术规范》（JGJ80—1991）（11）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）（12）《工程测量规范》（GB50026—2007）（13）国家、黑龙江省、哈尔滨市有关建筑工程安全、文明施工的规定；（14）对施工现场的踏勘情况（15）本公司对相似结构类型工程（特别是1#工程钢结构）的施工经验、技术力量和机械化施工能力；（16）公司的质量手册、程序文件、作业指导书等相关文件；（17）其他相关规程和技术标准第二章工程概况及特点2.1工程概况××体育中心工程总用地面积63万平方米，由1#国际会展体育中心（现已有我公司完成了钢结构的施工任务）、2#国际会议中心（宾馆）、3#体育场组成，3#工程为大型体育场，整体平面程椭圆形，长247.5m，宽2536.866m，最大高度53.9m，它的建成将与周边会展中心、会议中心互补，成为集国际大型博览展示、体育盛会、高规格会议、经贸商谈、商品交易、信息交流、电子商务及娱乐休闲购物为一体的大型场馆。2.2结构特点本工程主钢结构重量约2500t，由两个对称结构组成。看台罩棚采用大跨度拱形管桁架钢结构，内外主桁架HJ1和HJ2通过铰接与联系桁架HJ3-HJ8组成整体。主桁架跨度为247.5m，内、外主桁架截面均为棱形；HJ1在其平面内为两铰拱支座，平面外为次桁架多点支撑；HJ2支点除了拱脚支座外，还有四个钢管柱（内灌混凝土）及次桁架支撑。屋面檩条为H型钢和矩形管檩条。第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页钢结构屋盖的这种结构布置使得HJ1有可靠的侧向支撑，以防止其平面外失稳，HJ1承载力由拱平面内稳定控制。HJ2桁架在侧向作为HJ1平面外支撑，为减小HJ2对钢管柱（内灌混凝土）的水平推力，HJ2桁架与柱的连接为水平滑移支座，则HJ2对HJ1的侧向支撑作用是通过将横向水平力传至拱铰支座来实现的。主桁架HJ-1为棱形截面，宽7.2m，高2m×6m，上下弦杆采用Φ610×30的直缝焊管，中弦杆采用Φ600×24和Φ600×12的无缝钢管（或直缝焊管），腹杆采用Φ219×8和Φ273×8、Φ273×12的无缝钢管。主桁架HJ-2同样为棱形截面，宽5.4m，高2×4.5m，上弦和中弦杆杆采用Φ480×12和Φ480×16的无缝钢管，下弦杆采用Φ600×24和Φ610×30、Φ600×12的无缝钢管（或直缝焊管），腹杆采用Φ273×8和Φ273×12、Φ325×12的无缝钢管。次桁架主要用到的无缝钢管为Φ377×12、Φ377×18和Φ480×20，主次桁架材质均为Q345E。2.3钢结构安装难点2.3.1现场情况(1)工期短、工作量大。(2)部分结构施工进入冬季状态，结构的安装与焊接难度增大。2.3.2结构特点的影响A、HJ1结构构件跨度达247m，重量达516吨、最大安装高度为54m，安装难度很大。B、主桁架大型主弦杆需弯管，难度较大。C、结构空间定位难度大，精确测量与合理安装工序是保证本工程顺利实施的关键；D、保证主桁架结构安装过程的平面内、外的稳定性措施；E、主桁架结构预拱形状和预拱值的设定；F、支撑拆除过程应保证结构由施工状态缓慢过渡至设计状态，结构拆除支撑后，要保证HJ-2与混凝土柱的设计初始位置。2.3.3土建结构的影响：A、看台部分土建结构先于钢结构施工，增大了钢结构安装的作业半径。B、在本...
