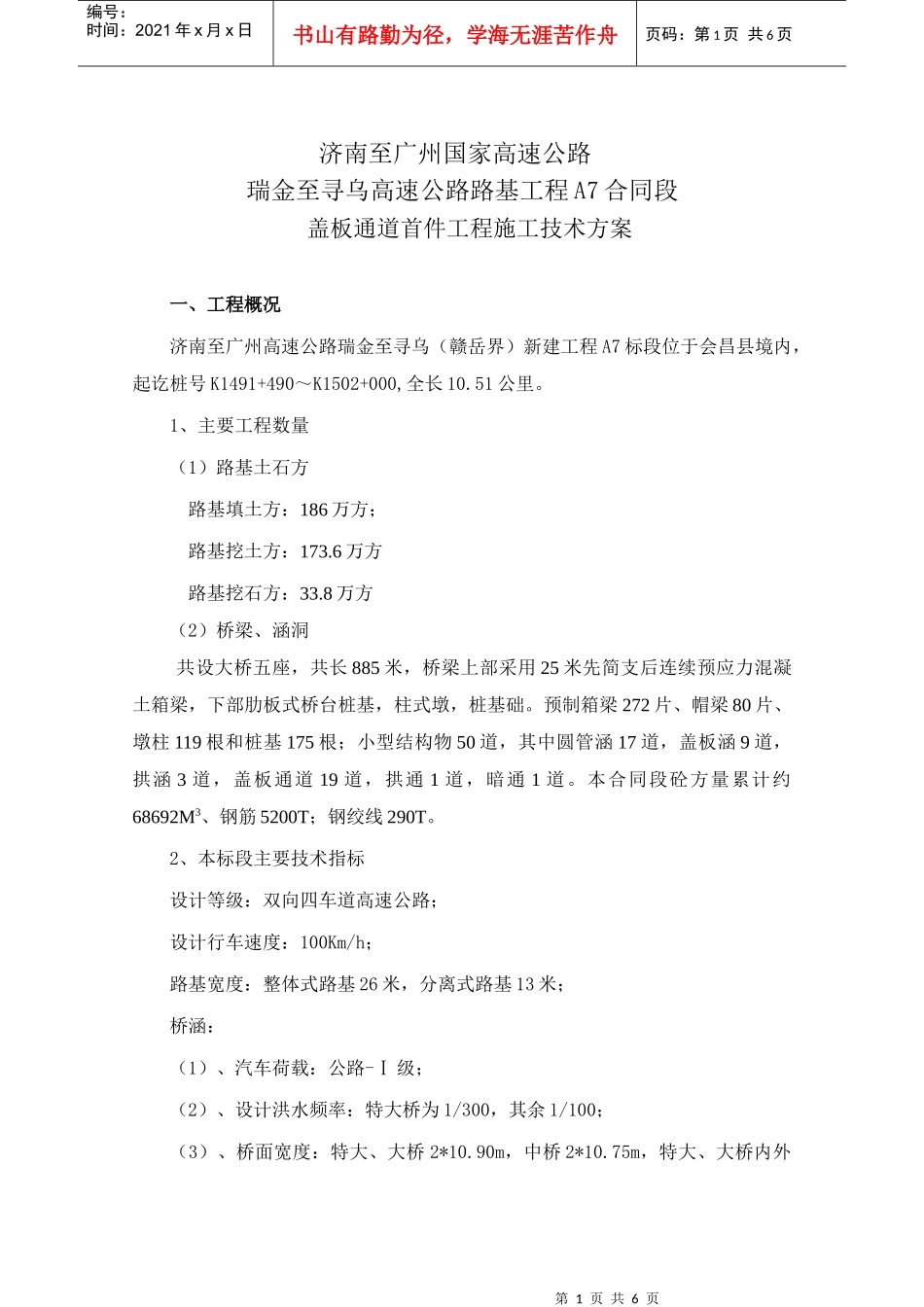

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页济南至广州国家高速公路瑞金至寻乌高速公路路基工程A7合同段盖板通道首件工程施工技术方案一、工程概况济南至广州高速公路瑞金至寻乌（赣岳界）新建工程A7标段位于会昌县境内，起讫桩号K1491+490～K1502+000,全长10.51公里。1、主要工程数量（1）路基土石方路基填土方：186万方；路基挖土方：173.6万方路基挖石方：33.8万方（2）桥梁、涵洞共设大桥五座，共长885米，桥梁上部采用25米先简支后连续预应力混凝土箱梁，下部肋板式桥台桩基，柱式墩，桩基础。预制箱梁272片、帽梁80片、墩柱119根和桩基175根；小型结构物50道，其中圆管涵17道，盖板涵9道，拱涵3道，盖板通道19道，拱通1道，暗通1道。本合同段砼方量累计约68692M3、钢筋5200T；钢绞线290T。2、本标段主要技术指标设计等级：双向四车道高速公路；设计行车速度：100Km/h；路基宽度：整体式路基26米，分离式路基13米；桥涵：（1）、汽车荷载：公路-Ⅰ级；（2）、设计洪水频率：特大桥为1/300，其余1/100；（3）、桥面宽度：特大、大桥2*10.90m，中桥2*10.75m，特大、大桥内外第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页侧均设置0.45m宽钢筋混凝土防撞墙，中桥外侧设置0.45m宽钢筋混凝土防撞墙，内侧设置钢护栏。二、总体施工组织1、项目总体规划与布局为保证“快捷、优质、高效、安全、有序”地完成本合同段工程施工，按合同要求组织本合同段工程的实施，按期、高效、优质的完成本合同段的施工任务本合同段施工划分3个工区，各工区承担本施工段的路基土石方与桥梁、结构物施工；具体如下：一工区----负责K1491+490～K1495+500段土方和结构物施工；二工区----负责K1495+500～K1499+450段土方和结构物施工；三工区----负责K1499+600～K1502+000段土方和结构物施工；桥梁一队----小河背大桥及塘坊分离桥施工；桥梁二队----站塘大桥及站塘高架桥施工；桥梁三队---棠梅湖大桥及岽背大桥施工；根据本合同段占线长，结构物多且较分散，结合桥梁工程的分布和施工考虑以及沿线水电供应条件，计划在本合同段设置拌和站4座、预制场3个：a)、1#站（2-750）位于K1491+650处，位于起点小河背桥大桩号桥台处，负责该桥及K1492～K1495段结构物砼供应、1#预制场箱梁、盖板砼供应。b)、2#站（1-1000）位于K1497+700处，位于中点站塘大桥大桩号桥台处，负责该桥及K1495～K1498段结构物砼供应。c)、3#站（2-750）位于K1498+500处，位于中点站塘高架桥小桩号桥台处，负责3座桥预制箱梁、K1498～K1500段结构、预制盖板砼供应。d)、4#站（2-750）位于K1501+500处，位于终段岽背大桥小桩号桥台处，负责该桥下部、预制箱梁、K1500～K1502段结构砼供应。e)、预制场2个，分别设置在3#站、4#站附近。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页2、主要人员配备项目部组织机构框图：项目经理：刘大雷项目总工：代声庆项目副经理：凤尔飞工程部陆兴生实验室胡高峰质检部代声庆计划统计部凤尔飞安全部李清财务部徐刚政治监察室胡兆苗办公室朱凯三工区韩增亮二工区王星辉一工区许浔桥梁三队桥梁二队桥梁一队土方三队土方二队土方一队第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3、机械设备配置根据本合同工程数量和工期要求，配置足够的机械设备进场，提高施工机械化程度，设备配置考虑到本工程工期紧及冬雨季施工的影响。拟投入本合同工程的主要施工机械表机械名称规格型号额定功率(KW)或容量(m3)吨位(t)数量（台/辆）已进场（台/辆）缺少数量（台/辆）预计进场时间振动压路机XP26020t5322010、2振动压路机XS19018t5322010、2平地机PY200145kw2112010、4推土机T220220kw22推土机TY220162kw55挖掘机R220LC-51.1m37252010、2挖掘机PC220-61.1m388挖掘机R220L-51.1m38622010、2自卸汽车JAC18t3520152010、2自卸汽车EQ3208G15t151052010、2洒水车8T5232010、3装载机ZLM505T66第5页共6页第4页共6页编号：时间：2021年x...
