2024年注册测绘师考试测绘案例分析笔记背诵版VIP免费

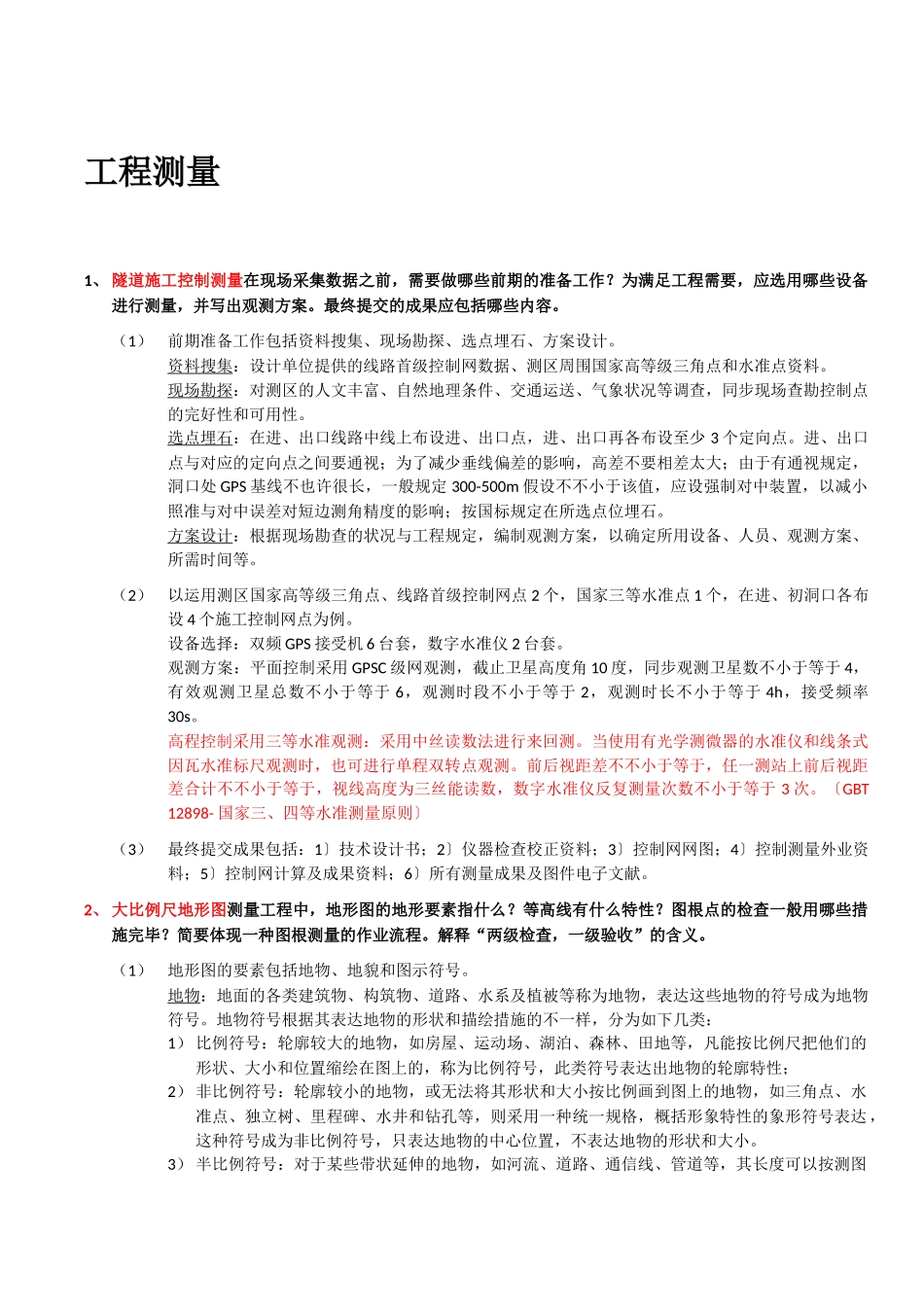

2024年注册测绘师考试测绘案例分析笔记背诵版_第1页
1/48

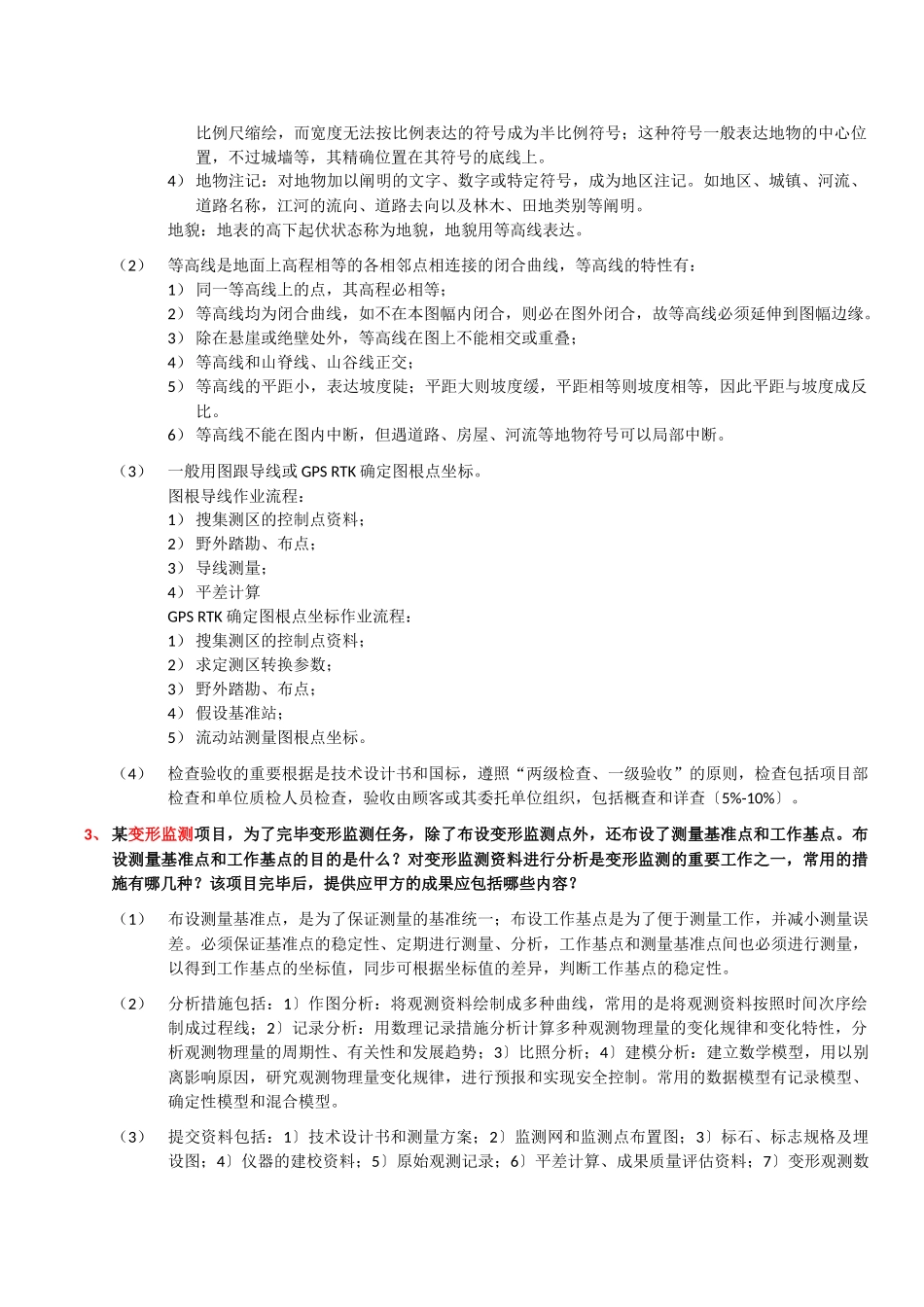

2024年注册测绘师考试测绘案例分析笔记背诵版_第2页
2/48

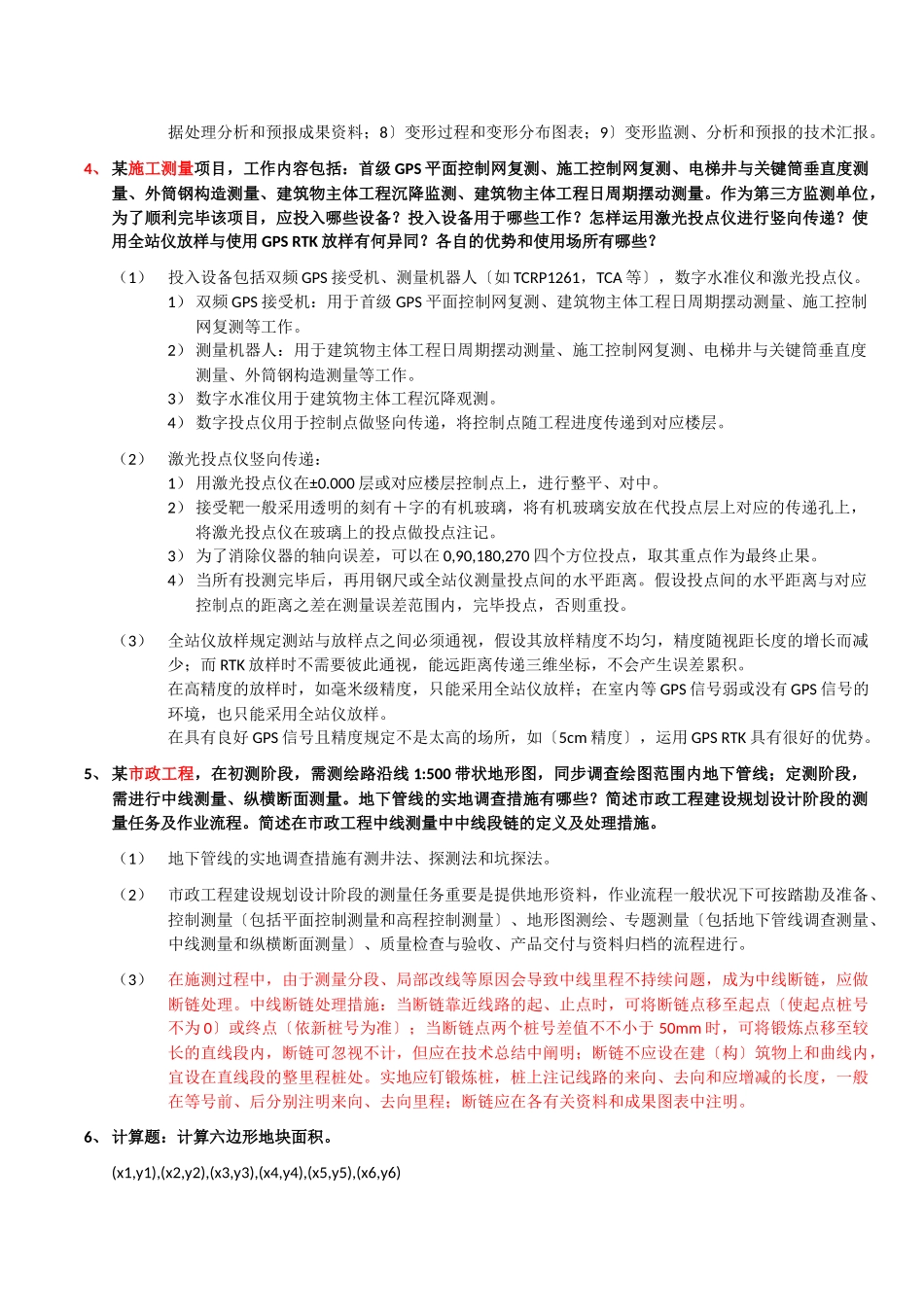

2024年注册测绘师考试测绘案例分析笔记背诵版_第3页
3/48
工程测量1、隧道施工控制测量在现场采集数据之前,需要做哪些前期的准备工作?为满足工程需要,应选用哪些设备进行测量,并写出观测方案。最终提交的成果应包括哪些内容。(1)前期准备工作包括资料搜集、现场勘探、选点埋石、方案设计。资料搜集:设计单位提供的线路首级控制网数据、测区周围国家高等级三角点和水准点资料。现场勘探:对测区的人文丰富、自然地理条件、交通运送、气象状况等调查,同步现场查勘控制点的完好性和可用性。选点埋石:在进、出口线路中线上布设进、出口点,进、出口再各布设至少3个定向点。进、出口点与对应的定向点之间要通视;为了减少垂线偏差的影响,高差不要相差太大;由于有通视规定,洞口处GPS基线不也许很长,一般规定300-500m假设不不小于该值,应设强制对中装置,以减小照准与对中误差对短边测角精度的影响;按国标规定在所选点位埋石。方案设计:根据现场勘查的状况与工程规定,编制观测方案,以确定所用设备、人员、观测方案、所需时间等。(2)以运用测区国家高等级三角点、线路首级控制网点2个,国家三等水准点1个,在进、初洞口各布设4个施工控制网点为例。设备选择:双频GPS接受机6台套,数字水准仪2台套。观测方案:平面控制采用GPSC级网观测,截止卫星高度角10度,同步观测卫星数不小于等于4,有效观测卫星总数不小于等于6,观测时段不小于等于2,观测时长不小于等于4h,接受频率30s。高程控制采用三等水准观测:采用中丝读数法进行来回测。当使用有光学测微器的水准仪和线条式因瓦水准标尺观测时,也可进行单程双转点观测。前后视距差不不小于等于,任一测站上前后视距差合计不不小于等于,视线高度为三丝能读数,数字水准仪反复测量次数不小于等于3次。〔GBT12898-国家三、四等水准测量原则〕(3)最终提交成果包括:1〕技术设计书;2〕仪器检查校正资料;3〕控制网网图;4〕控制测量外业资料;5〕控制网计算及成果资料;6〕所有测量成果及图件电子文献。2、大比例尺地形图测量工程中,地形图的地形要素指什么?等高线有什么特性?图根点的检查一般用哪些措施完毕?简要体现一种图根测量的作业流程。解释“两级检查,一级验收”的含义。(1)地形图的要素包括地物、地貌和图示符号。地物:地面的各类建筑物、构筑物、道路、水系及植被等称为地物,表达这些地物的符号成为地物符号。地物符号根据其表达地物的形状和描绘措施的不一样,分为如下几类:1)比例符号:轮廓较大的地物,如房屋、运动场、湖泊、森林、田地等,凡能按比例尺把他们的形状、大小和位置缩绘在图上的,称为比例符号,此类符号表达出地物的轮廓特性;2)非比例符号:轮廓较小的地物,或无法将其形状和大小按比例画到图上的地物,如三角点、水准点、独立树、里程碑、水井和钻孔等,则采用一种统一规格,概括形象特性的象形符号表达,这种符号成为非比例符号,只表达地物的中心位置,不表达地物的形状和大小。3)半比例符号:对于某些带状延伸的地物,如河流、道路、通信线、管道等,其长度可以按测图比例尺缩绘,而宽度无法按比例表达的符号成为半比例符号;这种符号一般表达地物的中心位置,不过城墙等,其精确位置在其符号的底线上。4)地物注记:对地物加以阐明的文字、数字或特定符号,成为地区注记。如地区、城镇、河流、道路名称,江河的流向、道路去向以及林木、田地类别等阐明。地貌:地表的高下起伏状态称为地貌,地貌用等高线表达。(2)等高线是地面上高程相等的各相邻点相连接的闭合曲线,等高线的特性有:1)同一等高线上的点,其高程必相等;2)等高线均为闭合曲线,如不在本图幅内闭合,则必在图外闭合,故等高线必须延伸到图幅边缘。3)除在悬崖或绝壁处外,等高线在图上不能相交或重叠;4)等高线和山脊线、山谷线正交;5)等高线的平距小,表达坡度陡;平距大则坡度缓,平距相等则坡度相等,因此平距与坡度成反比。6)等高线不能在图内中断,但遇道路、房屋、河流等地物符号可以局部中断。(3)一般用图跟导线或GPSRTK确定图根点坐标。图根导线作业流程:1)搜集测区的控制点资料;2)野外踏勘、布点;3)导线测量;4)平差计算GPSRTK确定图根...
