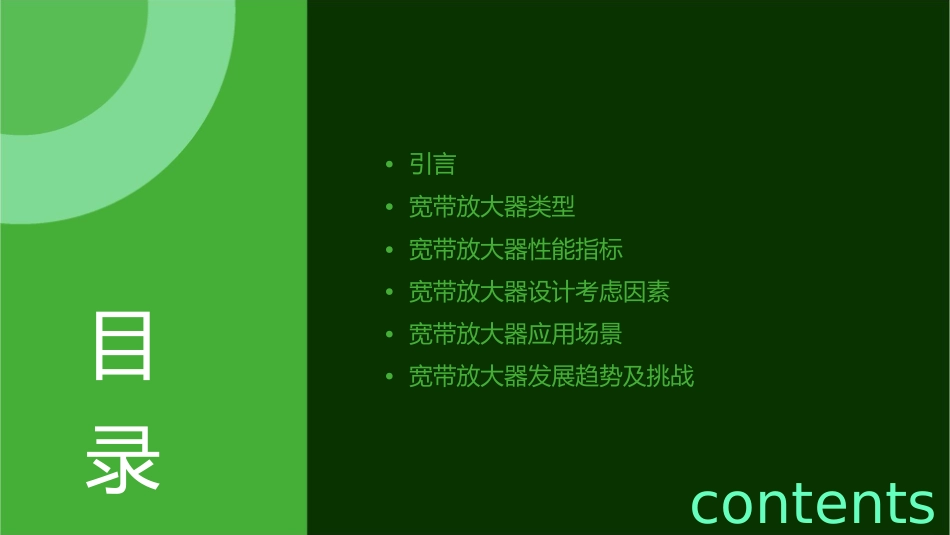

宽带放大器概要课件•引言•宽带放大器类型•宽带放大器性能指标•宽带放大器设计考虑因素•宽带放大器应用场景•宽带放大器发展趋势及挑战目录contents01引言CHAPTER背景介绍0102放大器定义及作用宽带放大器是指能够放大一定频率范围内信号的放大器，其作用是增加信号的驱动能力和扩展系统的动态范围。02宽带放大器类型CHAPTER均匀放大器010203线性增益稳定性应用非均匀放大器非线性增益频率选择性应用分布式放大器01020304级联放大高增益频率扩展应用03宽带放大器性能指标CHAPTER带宽增益带宽增益是指放大器在特定频率范围内输出的电压或功率与输入电压或功率之比。带宽增益是评估宽带放大器性能的重要指标之一，通常用分贝（dB）表示。一般来说，带宽增益越高，放大器的增益平坦度越好，但同时也会带来更大的噪声和失真。噪声系数噪声系数是指放大器输入端与输出端之间的信噪比（SNR）的比值。噪声系数是用来评估宽带放大器对噪声的抑制能力，通常用分贝（dB）表示。一般来说，噪声系数越小，放大器的噪声抑制能力越强，但同时也会带来更大的失真。动态范围动态范围是指放大器在保证一定信噪比（SNR）的前提下，可处理的信号的最大幅度与最小幅度之比。动态范围是用来评估宽带放大器的线性范围，通常用分贝（dB）表示。一般来说，动态范围越大，放大器可处理的信号范围越宽，但同时也会带来更大的失真。线性度线性度是指放大器在小信号输入时，输出信号与输入信号呈线性关系的程度。一般来说，线性度越高，放大器的非线性失真越小，但同时也会带来更大的噪声。线性度是用来评估宽带放大器的非线性失真程度，通常用分贝（dB）表示。04宽带放大器设计考虑因素CHAPTER阻抗匹配输出阻抗输入阻抗源阻抗和负载阻抗稳定性考虑频率稳定性温度稳定性噪声和失真宽带放大器的频率稳定性对于确保信号质量非常重要。必须在整个工作频带内保持稳定的增益和相位响应。宽带放大器的温度稳定性对于确保信号质量也非常重要。必须在不同温度条件下保持稳定的增益和相位响应。宽带放大器应具有较低的噪声系数和失真系数，以确保高质量的信号输出。电源设计考虑电源噪声电源效率宽带放大器的电源效率对于降低功耗和减少散热问题非常重要。应该使用高效电源设计，以确保宽带放大器在长时间工作时不会过热。05宽带放大器应用场景CHAPTER有线电视网络卫星通信系统卫星信号接收和发送卫星地面站和卫星之间的信号传高速数据传输和宽带互联网接入雷达系统雷达信号的发射和接收雷达图像的生成和处理目标跟踪和识别无线通信系统移动通信网络的基站和终端设备之间信号传Wi-Fi、蓝牙等无线局域网（WLAN）的信号传无线传感器网络、物联网等新兴技术的信号传06宽带放大器发展趋势及挑战CHAPTER高性能宽带放大器的需求增长新材料的应用及挑战基于新材料（如GaN、SiC等）的宽带放大器具有高效率、高功率等优点，但同时也面临着成本高、可靠性等问题。新材料的应用还需要进一步的技术突破和市场验证，以确保其在大规模生产中的稳定性和可靠性。高效率宽带放大器的需求及挑战THANKS感谢观看
