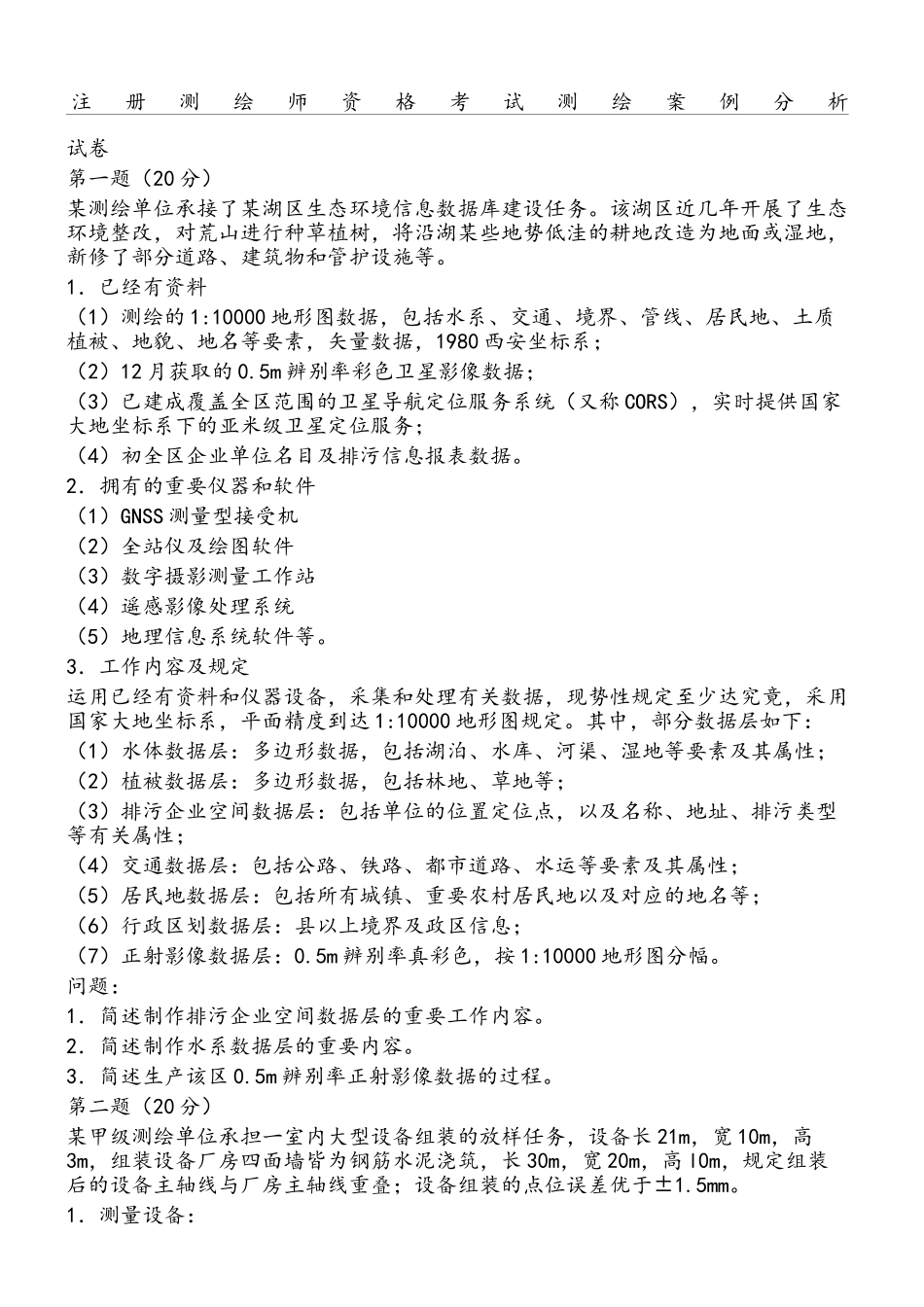

注册测绘师资格考试测绘案例分析试卷第一题（20分）某测绘单位承接了某湖区生态环境信息数据库建设任务。该湖区近几年开展了生态环境整改，对荒山进行种草植树，将沿湖某些地势低洼的耕地改造为地面或湿地，新修了部分道路、建筑物和管护设施等。1．已经有资料（1）测绘的1:10000地形图数据，包括水系、交通、境界、管线、居民地、土质植被、地貌、地名等要素，矢量数据，1980西安坐标系；（2）12月获取的0.5m辨别率彩色卫星影像数据；（3）已建成覆盖全区范围的卫星导航定位服务系统（又称CORS），实时提供国家大地坐标系下的亚米级卫星定位服务；（4）初全区企业单位名目及排污信息报表数据。2．拥有的重要仪器和软件（1）GNSS测量型接受机（2）全站仪及绘图软件（3）数字摄影测量工作站（4）遥感影像处理系统（5）地理信息系统软件等。3．工作内容及规定运用已经有资料和仪器设备，采集和处理有关数据，现势性规定至少达究竟，采用国家大地坐标系，平面精度到达1:10000地形图规定。其中，部分数据层如下：（1）水体数据层：多边形数据，包括湖泊、水库、河渠、湿地等要素及其属性；（2）植被数据层：多边形数据，包括林地、草地等；（3）排污企业空间数据层：包括单位的位置定位点，以及名称、地址、排污类型等有关属性；（4）交通数据层：包括公路、铁路、都市道路、水运等要素及其属性；（5）居民地数据层：包括所有城镇、重要农村居民地以及对应的地名等；（6）行政区划数据层：县以上境界及政区信息；（7）正射影像数据层：0.5m辨别率真彩色，按1:10000地形图分幅。问题：1．简述制作排污企业空间数据层的重要工作内容。2．简述制作水系数据层的重要内容。3．简述生产该区0.5m辨别率正射影像数据的过程。第二题（20分）某甲级测绘单位承担一室内大型设备组装的放样任务，设备长21m，宽10m，高3m，组装设备厂房四面墙皆为钢筋水泥浇筑，长30m，宽20m，高l0m，规定组装后的设备主轴线与厂房主轴线重叠；设备组装的点位误差优于±1.5mm。1．测量设备：（1）测量机器人一台，测角精度0.5"，测距精度0.6mm+lppm；（2）原装高精度圆棱镜20只；（3）能安顿棱镜的“L”形墙标20个，带“+”字刻划的测量标志2个；（4）含球形棱镜的专用测量工件一套；（5）30m钢卷尺一把；2．作业流程（1）厂房主轴线确定。在厂房长对称轴端点内侧1m位置的A、B点上，埋设带“+”字刻划的测量标志，A、B的连线即为厂房主轴线；（2）控制点埋设。在每面墙上埋设4~5个“L”形标志，所有的标志在水平面上大体均匀分布，在高度上错落有致，“L”形标志上安顿棱镜作为控制点；（3）控制点测量。运用测量机器人自动测量3个控制点三维坐标，观测8测回；（4）坐标变换。根据组装规定，选择合适的方向作为施工坐标系X轴，将控制点坐标转换到施工坐标系中；（5）自由设站。在合适位置安装测量机器人，选用合适的控制点，按自由设站法测定仪器坐标，并检查自由设站的精度；（6）坐标放样；（7）反复（5）~（6）环节；3．放样质量检测。重点检查安装设备上点与点、点与线、点与面之间的相对关系，对大型圆孔检测圆心的位置及圆心到轴线的距离。问题：1．怎样建立施工坐标系？简述坐标变换的目的和流程。2．自由设站对控制点的数量和点位分布有什么规定？怎样检查自由设站成果的可用性。3．论述检测圆心平面坐标的作业措施和流程。第三题（20分）某测绘单位承担一种海岛的跨海高程传递测量，采用测距三角高程测量与同步验潮联测的措施进行，重要工作内容包括跨海观测点的选定、埋设、观测和数据处理等。海岛局陆地的跨距为9000m，陆地沿岸地区地势起伏较大。有关状况如下：1．跨海观测点选定为选定合适的跨海观测点位置，在陆地沿岸和海岛进行了实地勘察，现场地质条件稳定，通视良好，其中，在陆地沿岸初选了A、B、C（见图11），同步在跨海两边的观测点附近选定临时验潮站址及辅助水准点站址。图112．跨海观测点埋设跨海观测点选定后，根据任务规定绘制了跨海观测断面示意图（见图12）。在选定的地点进行跨海观测点的埋设，建造跨海观测墩及辅助水准点。3．测量基准采用国家大地坐标系和1985国家高程基准，深度基准...
