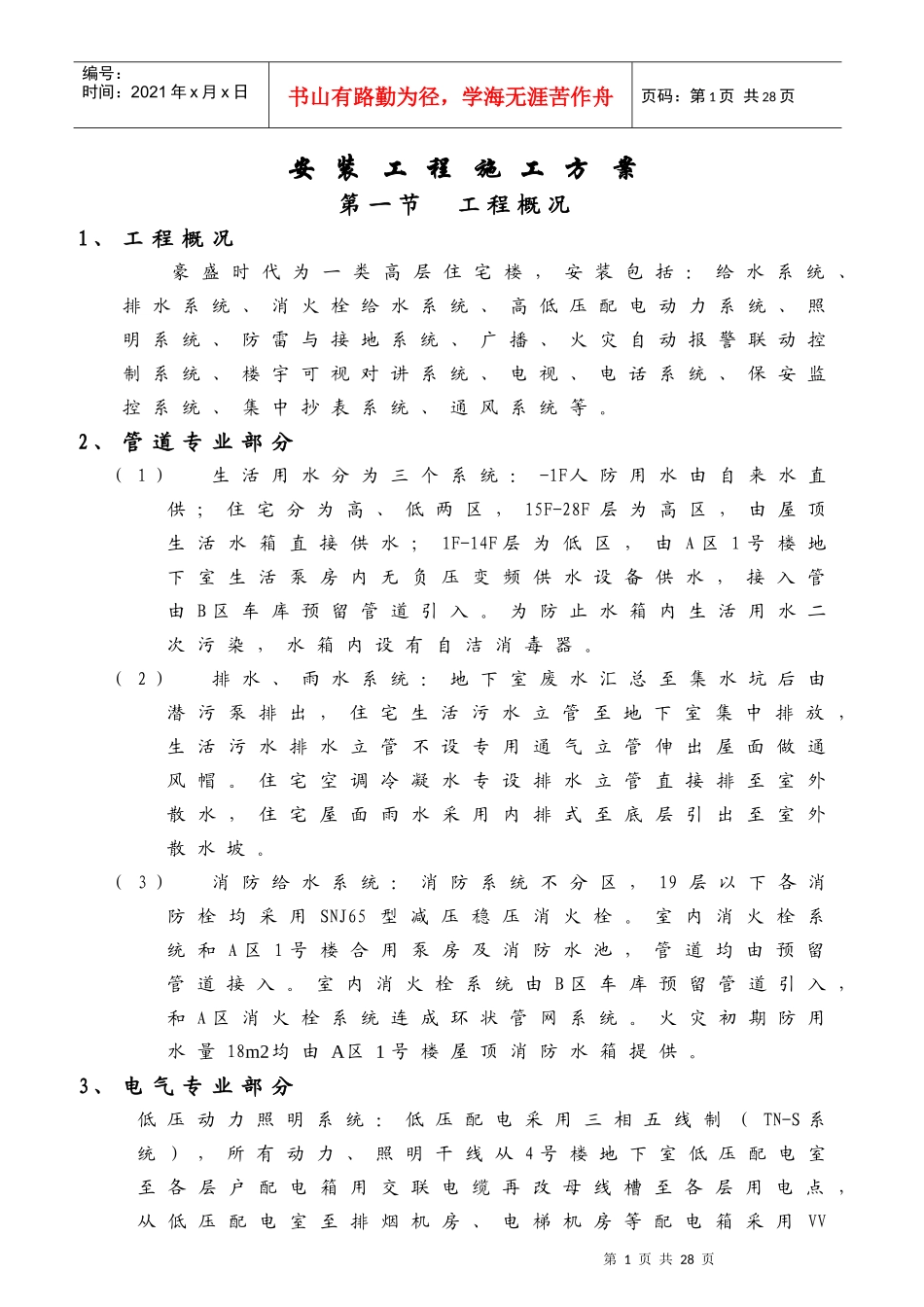

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页安装工程施工方案第一节工程概况1、工程概况豪盛时代为一类高层住宅楼，安装包括：给水系统、排水系统、消火栓给水系统、高低压配电动力系统、照明系统、防雷与接地系统、广播、火灾自动报警联动控制系统、楼宇可视对讲系统、电视、电话系统、保安监控系统、集中抄表系统、通风系统等。2、管道专业部分（1）生活用水分为三个系统：-1F人防用水由自来水直供；住宅分为高、低两区，15F-28F层为高区，由屋顶生活水箱直接供水；1F-14F层为低区，由A区1号楼地下室生活泵房内无负压变频供水设备供水，接入管由B区车库预留管道引入。为防止水箱内生活用水二次污染，水箱内设有自洁消毒器。（2）排水、雨水系统：地下室废水汇总至集水坑后由潜污泵排出，住宅生活污水立管至地下室集中排放，生活污水排水立管不设专用通气立管伸出屋面做通风帽。住宅空调冷凝水专设排水立管直接排至室外散水，住宅屋面雨水采用内排式至底层引出至室外散水坡。（3）消防给水系统：消防系统不分区，19层以下各消防栓均采用SNJ65型减压稳压消火栓。室内消火栓系统和A区1号楼合用泵房及消防水池，管道均由预留管道接入。室内消火栓系统由B区车库预留管道引入，和A区消火栓系统连成环状管网系统。火灾初期防用水量18m2均由A区1号楼屋顶消防水箱提供。3、电气专业部分低压动力照明系统：低压配电采用三相五线制（TN-S系统），所有动力、照明干线从4号楼地下室低压配电室至各层户配电箱用交联电缆再改母线槽至各层用电点，从低压配电室至排烟机房、电梯机房等配电箱采用VV第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页型电缆，其中所有消防负荷采用NH-VV型阻燃电缆，所有导线在地下室部分采用阻燃桥架或穿钢管敷设，垂直部分用支架沿竖井敷设，其余电力、照明线路均选用BV型铜芯导线穿SC钢管沿墙、柱、楼板暗敷。防雷与接地系统：本建筑按照三类防雷考虑，其中包括了防直击雷和防侧击雷的措施。接地采用联合接地系统，接地保护采用TN-S系统，变压器中性点与室内接地干线连接，从基础接地网引出PE干线沿电竖井垂直敷设，各层电源箱，用电设备外壳等均与PE干线连通。凡正常不带电的用电外壳，电缆桥架，供水总管，消防供水总管，煤气总管，各弱电进线管等均与接地系统作电气连接，大楼达到总等电位联结。4、弱电专业部分（1）弱电系统包括：炎灾自动报警联动控制系统、消防广播系统、保安监控系统、通讯计算机联网综合布线系统、有线电视系统，楼宇可视对讲系统、集中抄表系统。各系统集中敷设线路部分共用同一桥架，桥架内加隔板，其中火灾自动报警联动系统自动报警线路同槽敷设；广播线路同槽敷设。（2）火灾自动报警系统选用7800全总线制，现场软件编程，分布式控制火灾报警联动系统，系统配置一台火灾报警控制器，一台联动控制柜，一台火灾紧急广播通讯柜。线路在水平、竖井内集中敷设采用沿阻燃桥架敷设，其它火灾报警线路采用穿钢管埋地、墙、板及吊顶内暗设；联动、通讯线路采用穿SC管埋地、墙、板等非燃烧体结构内暗设。排烟，正压风机，消防电梯火灾情况下通过消防控制值班室联动，手动控制。正压送风系统火灾情况下联动打开着火层及相邻层正压风口，联动风机启动。地下室排烟系统平时开，着火关，探明着火区后，对应打开，连锁风机开进行排烟。（3）广播系统设计工作广播与火灾事故广播兼容系统，第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页机房设于消防控制中心，正常情况用于工作广播，火灾时强切至事故广播，水平，竖井内集中敷设线路采用沿阻燃桥架内敷设，其它采用穿SC管埋地、墙、板及吊顶内暗设。（4）楼宇可视对讲电控智能系统水平、竖井内线路沿电缆桥架敷设，在吊顶内敷设，从走道至各户室内分机的线路沿墙，楼板及吊顶内穿塑料管敷设。（5）通讯、计算机网络综合系统采用星型结构设计。水平、竖井内集中线路采用沿电缆桥敷设，其它水平子系统均采用穿SC管埋地、墙、楼板沿吊顶敷设。（6）电视系统...
