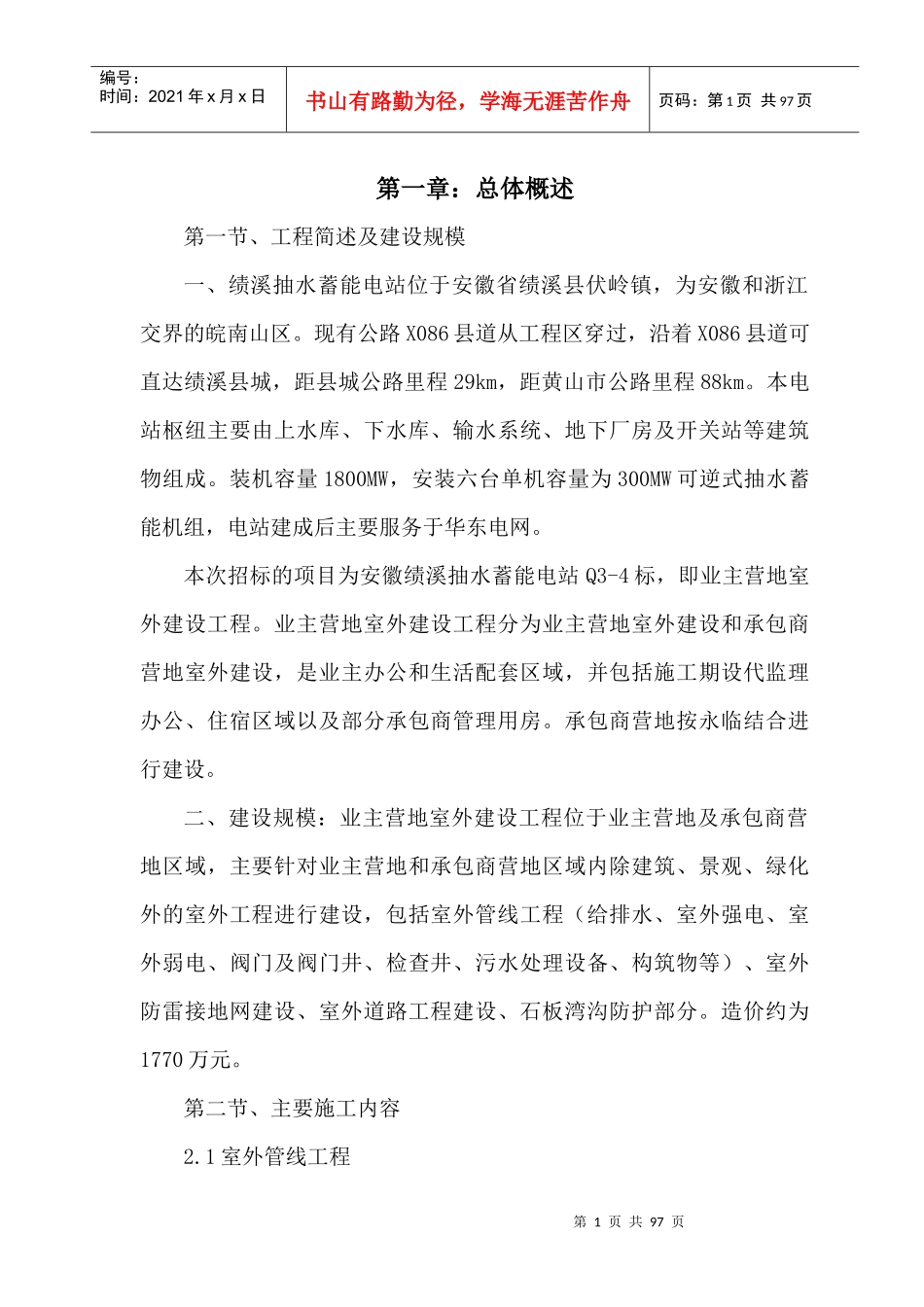

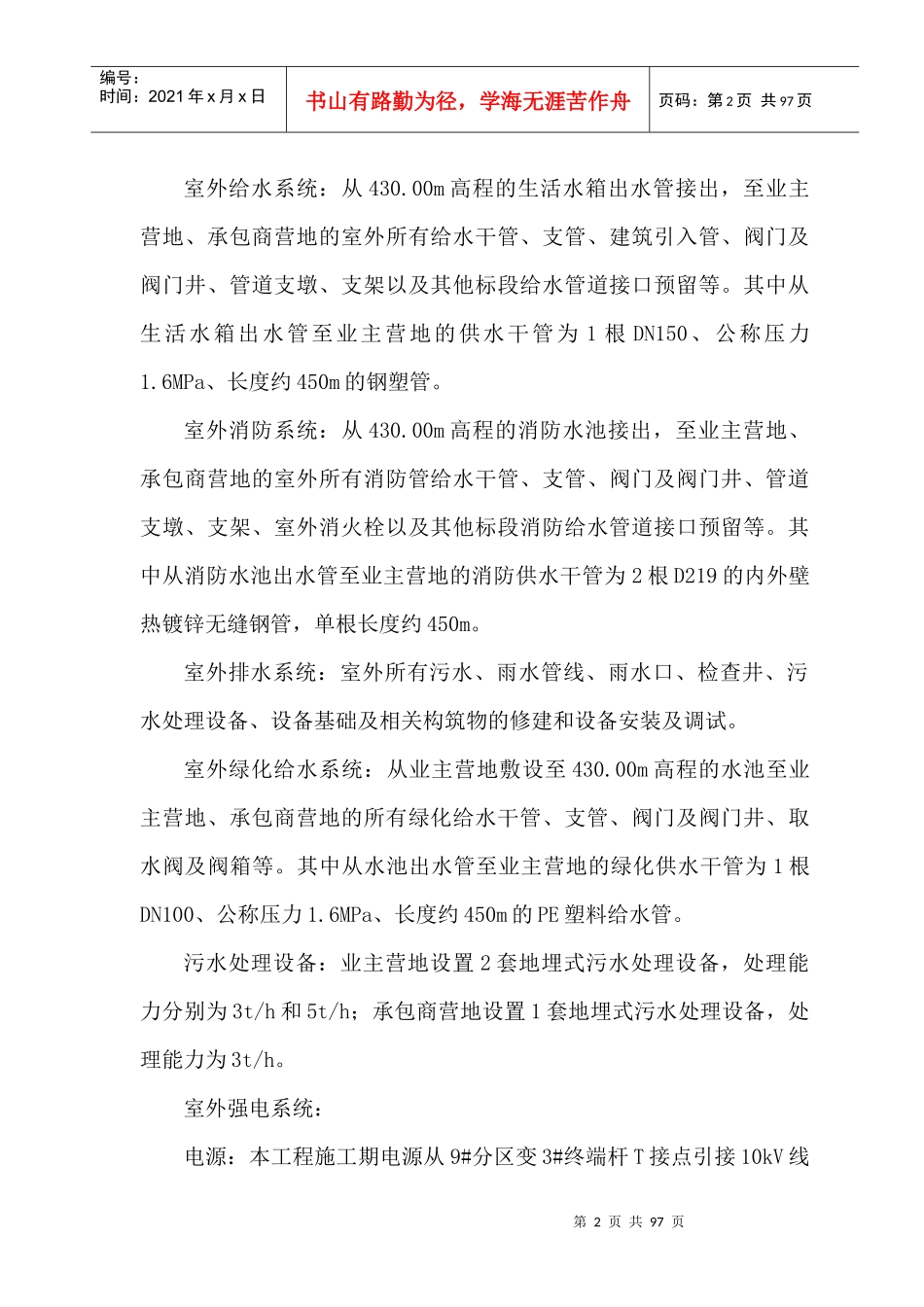

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页第一章：总体概述第一节、工程简述及建设规模一、绩溪抽水蓄能电站位于安徽省绩溪县伏岭镇，为安徽和浙江交界的皖南山区。现有公路X086县道从工程区穿过，沿着X086县道可直达绩溪县城，距县城公路里程29km，距黄山市公路里程88km。本电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。装机容量1800MW，安装六台单机容量为300MW可逆式抽水蓄能机组，电站建成后主要服务于华东电网。本次招标的项目为安徽绩溪抽水蓄能电站Q3-4标，即业主营地室外建设工程。业主营地室外建设工程分为业主营地室外建设和承包商营地室外建设，是业主办公和生活配套区域，并包括施工期设代监理办公、住宿区域以及部分承包商管理用房。承包商营地按永临结合进行建设。二、建设规模：业主营地室外建设工程位于业主营地及承包商营地区域，主要针对业主营地和承包商营地区域内除建筑、景观、绿化外的室外工程进行建设，包括室外管线工程（给排水、室外强电、室外弱电、阀门及阀门井、检查井、污水处理设备、构筑物等）、室外防雷接地网建设、室外道路工程建设、石板湾沟防护部分。造价约为1770万元。第二节、主要施工内容2.1室外管线工程第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页室外给水系统：从430.00m高程的生活水箱出水管接出，至业主营地、承包商营地的室外所有给水干管、支管、建筑引入管、阀门及阀门井、管道支墩、支架以及其他标段给水管道接口预留等。其中从生活水箱出水管至业主营地的供水干管为1根DN150、公称压力1.6MPa、长度约450m的钢塑管。室外消防系统：从430.00m高程的消防水池接出，至业主营地、承包商营地的室外所有消防管给水干管、支管、阀门及阀门井、管道支墩、支架、室外消火栓以及其他标段消防给水管道接口预留等。其中从消防水池出水管至业主营地的消防供水干管为2根D219的内外壁热镀锌无缝钢管，单根长度约450m。室外排水系统：室外所有污水、雨水管线、雨水口、检查井、污水处理设备、设备基础及相关构筑物的修建和设备安装及调试。室外绿化给水系统：从业主营地敷设至430.00m高程的水池至业主营地、承包商营地的所有绿化给水干管、支管、阀门及阀门井、取水阀及阀箱等。其中从水池出水管至业主营地的绿化供水干管为1根DN100、公称压力1.6MPa、长度约450m的PE塑料给水管。污水处理设备：业主营地设置2套地埋式污水处理设备，处理能力分别为3t/h和5t/h；承包商营地设置1套地埋式污水处理设备，处理能力为3t/h。室外强电系统：电源：本工程施工期电源从9#分区变3#终端杆T接点引接10kV线第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页路至业主营地和承包商营地内的箱变，线路总长约1km；运行期电源从继保楼高压配电室引接两路10KV电源至业主营地箱变XB2，XB3，管线的预埋由本合同承包人负责。低压配电：从箱变低压出线至各建筑单体、室外集中配电箱、景观照明配电箱、水处理设施等的电缆敷设等。与爆破器材库电源接口：爆破器材库永久电源从业主营地箱变低压侧接引，本合同承包人负责在箱变内预留出线接口及容量，并负责预埋该线路在营地内部的管线。室外弱电系统：包括本区块综合布线系统的室外部分管线、视频监控系统的室外部分设备及管线、对讲系统的室外管线。2.2室外防雷接地网敷设工程室外接地网工程包括：在业主营地及承包商营地敷设非等间距的均压网，接地网主干线和主引出线均采用TJ-150铜绞线，与其它金属构件的引上连接采用TJ-35铜绞线。业主营地和承包商营地接地网由敷设在业主营地南入口桥梁K0+000到K0+336.640段两侧的两根接地铜绞线连通，道路内接地网每隔约10m相互连接形成均压网。与进厂交通洞、下库生活及消防水池、水处理房及下水库接地网等连接均预留了接地抽头。场地内其它接地网建设，与预留接地抽头相衔接。接地线跨公路段需穿PVC电工管进行保护。2.3室外道路工程第4页共97页第3页共97页道路编号参数编号：时间：2021年x月x日书山有路...
