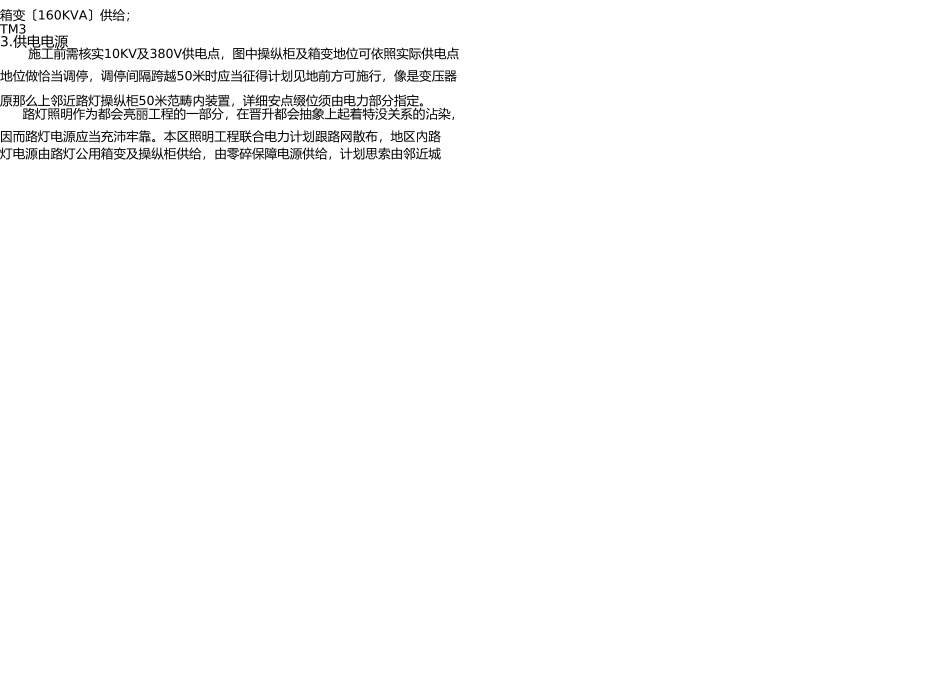

市10kV“电网T〞接电源作为该路段路灯供电电源，对全体地区路灯照明箱式变电站供电。箱变台数依照路网散布跟各段路途长度断定，并保障三相供电半径不大年夜于1000米〔保障电压落不大年夜于10%〕。箱式变电站容量选择过度增加，预留容量作为就近都会夜景照明及交通讯号灯的供电电源。箱式变电站及操纵柜设置在路途外侧绿化带内。照明工程计划阐明1.计划依照依照路网构成方法及照明灯具对配电间隔的央求，本次共计划3座箱式变压器及操纵柜为计划地区照明零碎供电，变压器型号选择为：TCB/CSS-10-W-100kVA-10kV/0.4kV共3台线性散布，间距1600米阁下，实际安排地位应视现场天文情况及10kV电源点地位而定。各箱变级操纵柜为地区都会景不美不雅、大年夜众用电负荷做了部分容量预留。《电力工程电缆计划规范》GB50217-94；都会工程管线综合计划规范〔GB50289-98〕《都会路途照明计划规范》CJJ45--2006；《高压配电计划规范》GB50054-2011；《供配电计划规范》GB50052-2009；负荷计划如下：《修建防雷计划规范》GB50057-2010；《都会路途照明工程施工及验收规程》CJJ89-2001；国度现行的市政工程计划有关的规范、技艺规范及规那么；路途及其余专业供给的计划文件。LK1：Pe=107KW、Kx=1、COS=0.9、Ijs=180.13A，供电及操纵范畴：自流井连接线〔K1+050-K2+640〕、公交站台、景不美不雅照明及交通讯号契合预留，电源由新建TM1箱变〔160KVA〕供给；LK2：Pe=106.35KW、Kx=1、COS=0.9、Ijs=179.04A，供电及操纵范畴：北环2.计划范畴路〔K2+670-K4+260〕、公交站台、景不美不雅照明及交通讯号契合预留，电源由新建箱变〔160KVA〕供给；TM2本工程为乐自高速自流井区衔接线新建工程，计划范畴为K1+050～K5+864，路途全长4828米，路途宽40米，照明工程依照都会骨干道计划。LK3：Pe=106.75KW、Kx=1、COS=0.9、Ijs=179.71A，供电及操纵范畴：北环路〔K4+290-K5+830〕、公交站台、景不美不雅照明及交通讯号契合预留，电源由新建箱变〔160KVA〕供给；TM33.供电电源施工前需核实10KV及380V供电点，图中操纵柜及箱变地位可依照实际供电点地位做恰当调停，调停间隔跨越50米时应当征得计划见地前方可施行，像是变压器原那么上邻近路灯操纵柜50米范畴内装置，详细安点缀位须由电力部分指定。路灯照明作为都会亮丽工程的一部分，在晋升都会抽象上起着特没关系的沾染，因而路灯电源应当充沛牢靠。本区照明工程联合电力计划跟路网散布，地区內路灯电源由路灯公用箱变及操纵柜供给，由零碎保障电源供给，计划思索由邻近城高压配电零碎央求个照明回路最初电压在额外电压的90%-105%之间，一切灯具按L1、L2、L3，L1、L2、L3三相次序均衡接线。5.照明计划规范5.1.照度计划4.光源计划本工程参照《都会路途照明计划规范》〔CJJ45-2006〕计划规范为：疾速路：车行道照度Eav=20lx，照明平均度Emin/Eav≥0.4，计划车行道照明依照经济、牢靠、雅不美不雅、便利的原那么，对全体地区路途路灯进展光源、照明器选择及安排计划。2功率密度值的计划平均值为1.05W/m；交汇区照明的平均照度Eav≥30～50lx，照明平均度Emin/Eav≥0.4。平均照度计划因为各种电光源在发光效力、寿命、显色性各方面差别特不大年夜，因而在运用处所方面也有所差别。普通白炽灯光效低，卤钨灯光效低、体积小、显色性好、寿命短；高压汞灯光效高、体积小、寿命长、显色性弗成〔发青〕；高压钠〔Na〕灯光效特不高，体积中等，显色性普通〔发红〕，寿命长，金属卤化物灯光效高、体积小、显色性特不行，但寿命偏短。不的新兴光源LED灯亮度高，显色性好，寿命长，特不节电，但造价高。因都会路途对光源光效跟寿命央求高，对显色性跟光色光源有确信的央求。Ｅav＝cuφKN／WS式中：Ｅav路途照度φ——灯具光通量——Ｎ路灯为对称安排时取２，单侧跟交织安排时取１cu——运用系数K——保护系数灯具的选择是照明计划的一部分，其选择恰当与否，单刀直入障碍照明品质、经济功用跟能耗目标优劣。灯具选摘要综合思索照明方法、运用处合的照度央求、情况前提及投资费额等要紧迫素，本次侧重从灯具构造跟光特色两方面进展选择阐明。以下是选择灯具时所思索的多少多个因素...
