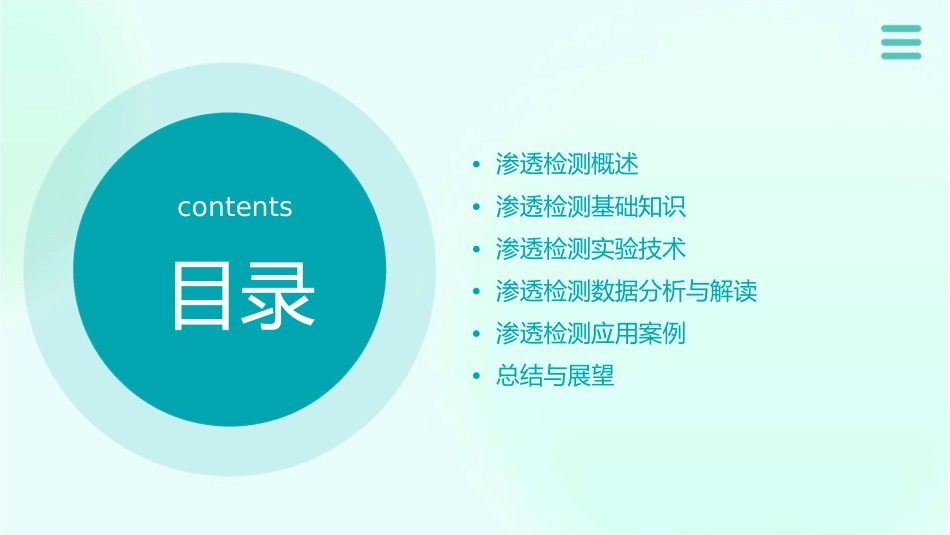

渗透检测周兆明课件•渗透检测概述contents•渗透检测基础知识•渗透检测实验技术•渗透检测数据分析与解读•渗透检测应用案例•总结与展望目录01渗透检测概述渗透检测的定义和目的定义渗透检测是一种基于毛细作用原理的无损检测方法，通过渗透剂渗入材料表面缺陷，并利用显像剂显示缺陷位置、形态和大小。目的渗透检测的主要目的是发现材料表面的裂纹、气孔、疏松等缺陷，以确保材料的质量和安全性。渗透检测的原理和方法原理渗透检测基于毛细作用原理，即液体在接触材料表面时会渗入微小裂纹和缺陷。通过施加适当的渗透剂和显像剂，可以观察到缺陷的存在。方法渗透检测方法主要包括预处理、渗透、清洗、显像和评估五个步骤。首先对待测材料进行预处理，然后涂抹渗透剂，清洗多余渗透剂，再涂抹显像剂，最后通过观察显像剂的分布情况评估材料表面的缺陷情况。渗透检测的应用范围0102030405总结金属材料非金属材料焊接件航空航天领域渗透检测可用于钢铁、铝合金、铜合金等金属材料渗透检测也可用于陶瓷、焊接过程中可能产生裂纹、航空航天领域对材料的安未熔合等缺陷，渗透检测全性要求极高，渗透检测渗透检测作为一种无损检测技术，在各个领域都有广泛的应用。通过了解渗透检测的定义、目的、原理和方法以及应用范围，可以更好地应用这项技术，确保材料的质量和安全性。玻璃、塑料等非金属材料的表面缺陷检测，如裂纹、的表面缺陷检测，如裂纹、可用于焊接件的质量检测。可用于飞机零部件、发动气孔等。疏松等。机叶片等关键部件的表面缺陷检测。02渗透检测基础知识渗透检测的物理学基础表面张力与接触角表面张力是液体表面的内聚力，接触角是液体在固体表面上的润湿程度，这两个参数影响渗透剂在缺陷中的渗透和扩散行为。渗透现象和原理渗透检测基于液体对固体表面的润湿现象和毛细管作用原理，通过渗透剂渗入缺陷内部，形成明显的缺陷显示。毛细管现象毛细管作用是液体在细管中上升或下降的现象，对于渗透检测，毛细管作用有助于渗透剂进入微小缺陷并使其显影。渗透检测的化学基础渗透剂的化学组成渗透剂通常由有机溶剂、荧光染料和染色剂等组成，其化学性质应稳定，并对缺陷具有良好的渗透能力。荧光与磷光现象荧光是物质在紫外线激发下发出的可见光，磷光是物质在激发后持续发光的现象，这两种现象可用于增强缺陷显示的可见度和对比度。化学反应与缺陷显示某些渗透剂可与缺陷表面的物质发生化学反应，生成可见或可检测的产物，从而实现对缺陷的显示和检测。渗透检测的材料基础材料的表面状态材料的表面处理状态（如粗糙度、清洁度等）对渗透剂的润湿和渗透性能有重要影响，因此需要控制材料表面状态以获得可靠的检测结果。材料的孔隙与裂纹渗透检测适用于检测材料表面的开口缺陷，如裂纹、孔隙等，但对于闭口缺陷或内部缺陷，渗透检测的效果较差。材料与渗透剂的相容性不同材料可能对渗透剂产生吸附、溶解等效应，因此需要选择与材料相容性良好的渗透剂，以避免误判或降低检测灵敏度。03渗透检测实验技术实验前准备和试样制备实验前准备在进行渗透检测之前，需要对实验设备进行全面检查，确保设备完好无损，同时准备好所需试剂和耗材。试样制备选择适当的试样，对其进行必要的预处理，如清洗、打磨等，以保证试样表面的光洁度和粗糙度满足实验要求。渗透剂的选择和使用渗透剂选择根据实验需求和试样特性，选择合适的渗透剂类型和浓度，确保渗透剂能够充分渗入试样缺陷中。渗透剂使用按照规定的操作流程，将渗透剂均匀涂抹在试样表面，注意控制渗透时间和温度，避免过度渗透或渗透不足。实验操作技巧和注意事项操作技巧在渗透检测过程中，需要掌握一定的操作技巧，如涂抹渗透剂的手法、观察缺陷的方法等，这些技巧能够提高实验的准确性和效率。安全注意事项渗透检测实验中涉及的化学试剂可能对人体和环境造成危害，因此需严格遵守实验室安全规定，如佩戴防护眼镜、手套等个人防护装备，确保实验过程安全可控。同时，实验结束后需对废液和耗材进行妥善处理，避免对环境造成污染。04渗透检测数据分析与解读渗透检测结果的数据处理数据清洗数据预处理特征提取在处理渗透检测数据之...
