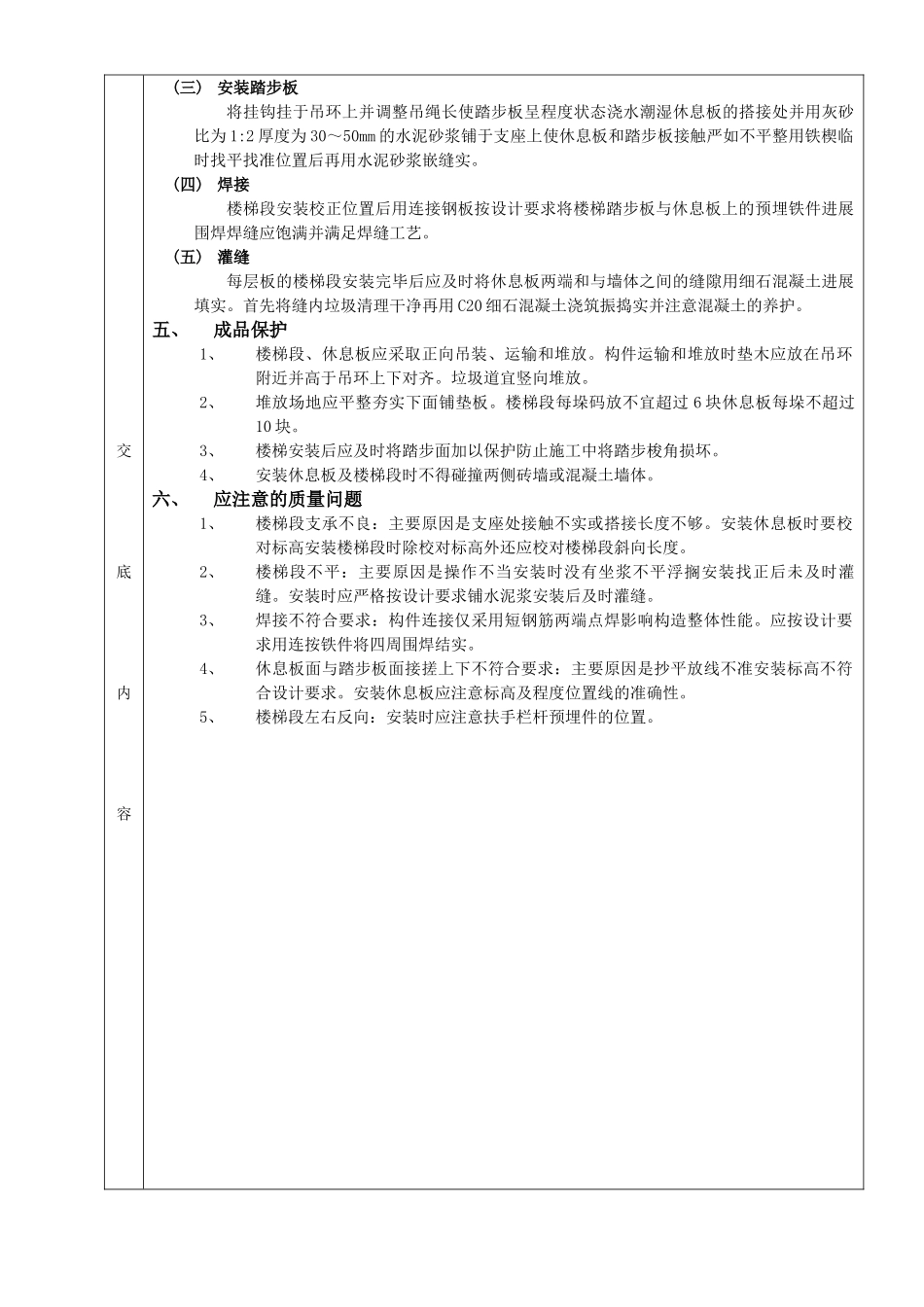

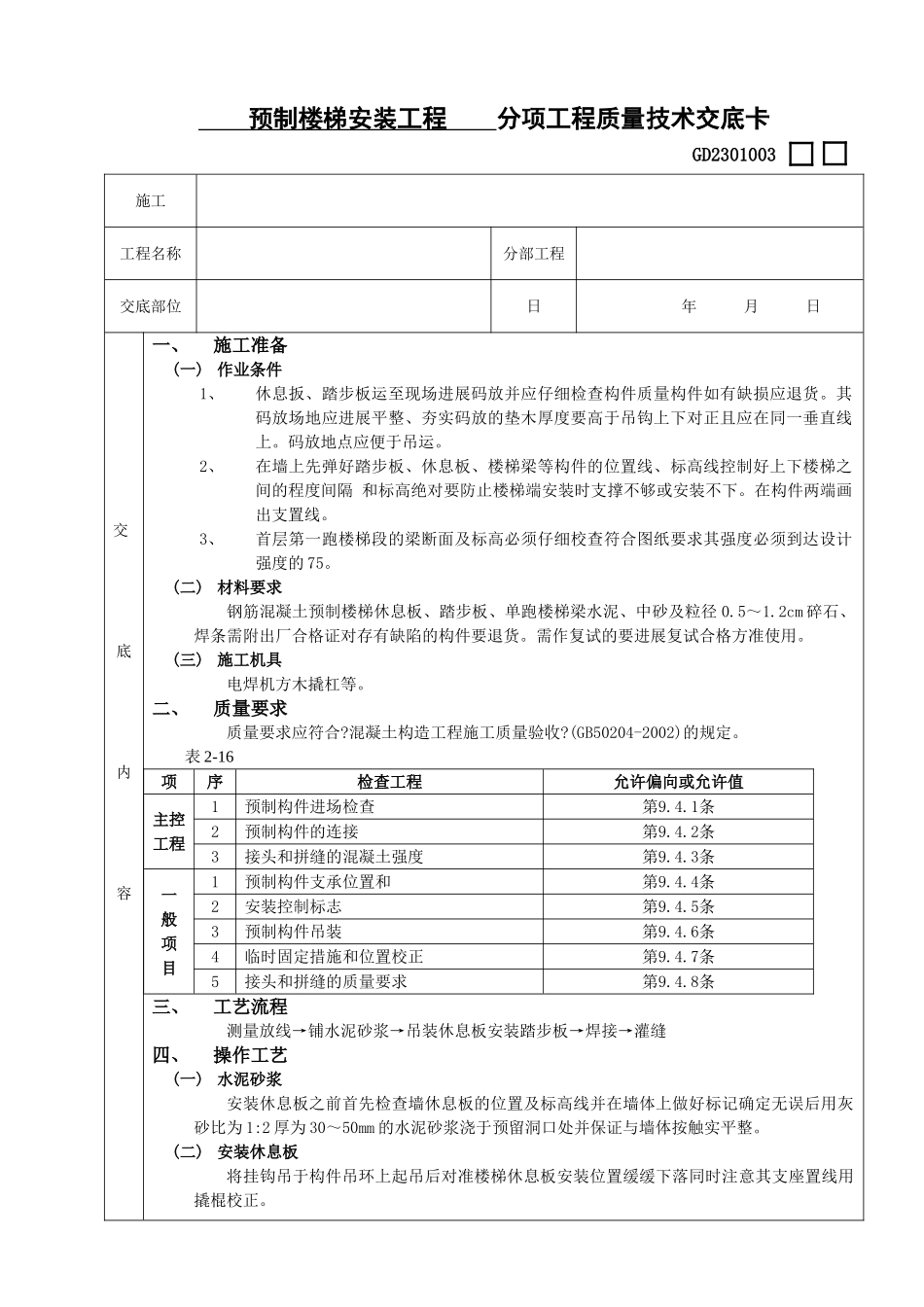

预制楼梯安装工程分项工程质量技术交底卡GD2301003施工工程名称分部工程交底部位日年月日交底内容一、施工准备(一)作业条件1、休息扳、踏步板运至现场进展码放并应仔细检查构件质量构件如有缺损应退货。其码放场地应进展平整、夯实码放的垫木厚度要高于吊钩上下对正且应在同一垂直线上。码放地点应便于吊运。2、在墙上先弹好踏步板、休息板、楼梯梁等构件的位置线、标高线控制好上下楼梯之间的程度间隔和标高绝对要防止楼梯端安装时支撑不够或安装不下。在构件两端画出支置线。3、首层第一跑楼梯段的梁断面及标高必须仔细校查符合图纸要求其强度必须到达设计强度的75。(二)材料要求钢筋混凝土预制楼梯休息板、踏步板、单跑楼梯梁水泥、中砂及粒径0.5～1.2cm碎石、焊条需附出厂合格证对存有缺陷的构件要退货。需作复试的要进展复试合格方准使用。(三)施工机具电焊机方木撬杠等。二、质量要求质量要求应符合?混凝土构造工程施工质量验收?(GB50204-2002)的规定。表2-16项序检查工程允许偏向或允许值主控工程1预制构件进场检查第9.4.1条2预制构件的连接第9.4.2条3接头和拼缝的混凝土强度第9.4.3条一般项目1预制构件支承位置和第9.4.4条2安装控制标志第9.4.5条3预制构件吊装第9.4.6条4临时固定措施和位置校正第9.4.7条5接头和拼缝的质量要求第9.4.8条三、工艺流程测量放线→铺水泥砂浆→吊装休息板安装踏步板→焊接→灌缝四、操作工艺(一)水泥砂浆安装休息板之前首先检查墙休息板的位置及标高线并在墙体上做好标记确定无误后用灰砂比为1:2厚为30～50mm的水泥砂浆浇于预留洞口处并保证与墙体按触实平整。(二)安装休息板将挂钩吊于构件吊环上起吊后对准楼梯休息板安装位置缓缓下落同时注意其支座置线用撬棍校正。交底内容(三)安装踏步板将挂钩挂于吊环上并调整吊绳长使踏步板呈程度状态浇水潮湿休息板的搭接处并用灰砂比为1:2厚度为30～50mm的水泥砂浆铺于支座上使休息板和踏步板接触严如不平整用铁楔临时找平找准位置后再用水泥砂浆嵌缝实。(四)焊接楼梯段安装校正位置后用连接钢板按设计要求将楼梯踏步板与休息板上的预埋铁件进展围焊焊缝应饱满并满足焊缝工艺。(五)灌缝每层板的楼梯段安装完毕后应及时将休息板两端和与墙体之间的缝隙用细石混凝土进展填实。首先将缝内垃圾清理干净再用C20细石混凝土浇筑振捣实并注意混凝土的养护。五、成品保护1、楼梯段、休息板应采取正向吊装、运输和堆放。构件运输和堆放时垫木应放在吊环附近并高于吊环上下对齐。垃圾道宜竖向堆放。2、堆放场地应平整夯实下面铺垫板。楼梯段每垛码放不宜超过6块休息板每垛不超过10块。3、楼梯安装后应及时将踏步面加以保护防止施工中将踏步梭角损坏。4、安装休息板及楼梯段时不得碰撞两侧砖墙或混凝土墙体。六、应注意的质量问题1、楼梯段支承不良：主要原因是支座处接触不实或搭接长度不够。安装休息板时要校对标高安装楼梯段时除校对标高外还应校对楼梯段斜向长度。2、楼梯段不平：主要原因是操作不当安装时没有坐浆不平浮搁安装找正后未及时灌缝。安装时应严格按设计要求铺水泥浆安装后及时灌缝。3、焊接不符合要求：构件连接仅采用短钢筋两端点焊影响构造整体性能。应按设计要求用连按铁件将四周围焊结实。4、休息板面与踏步板面接搓上下不符合要求：主要原因是抄平放线不准安装标高不符合设计要求。安装休息板应注意标高及程度位置线的准确性。5、楼梯段左右反向：安装时应注意扶手栏杆预埋件的位置。专业技术负责人：交底人：承受人：
