钢结构屋面彩板安装施工方案VIP免费

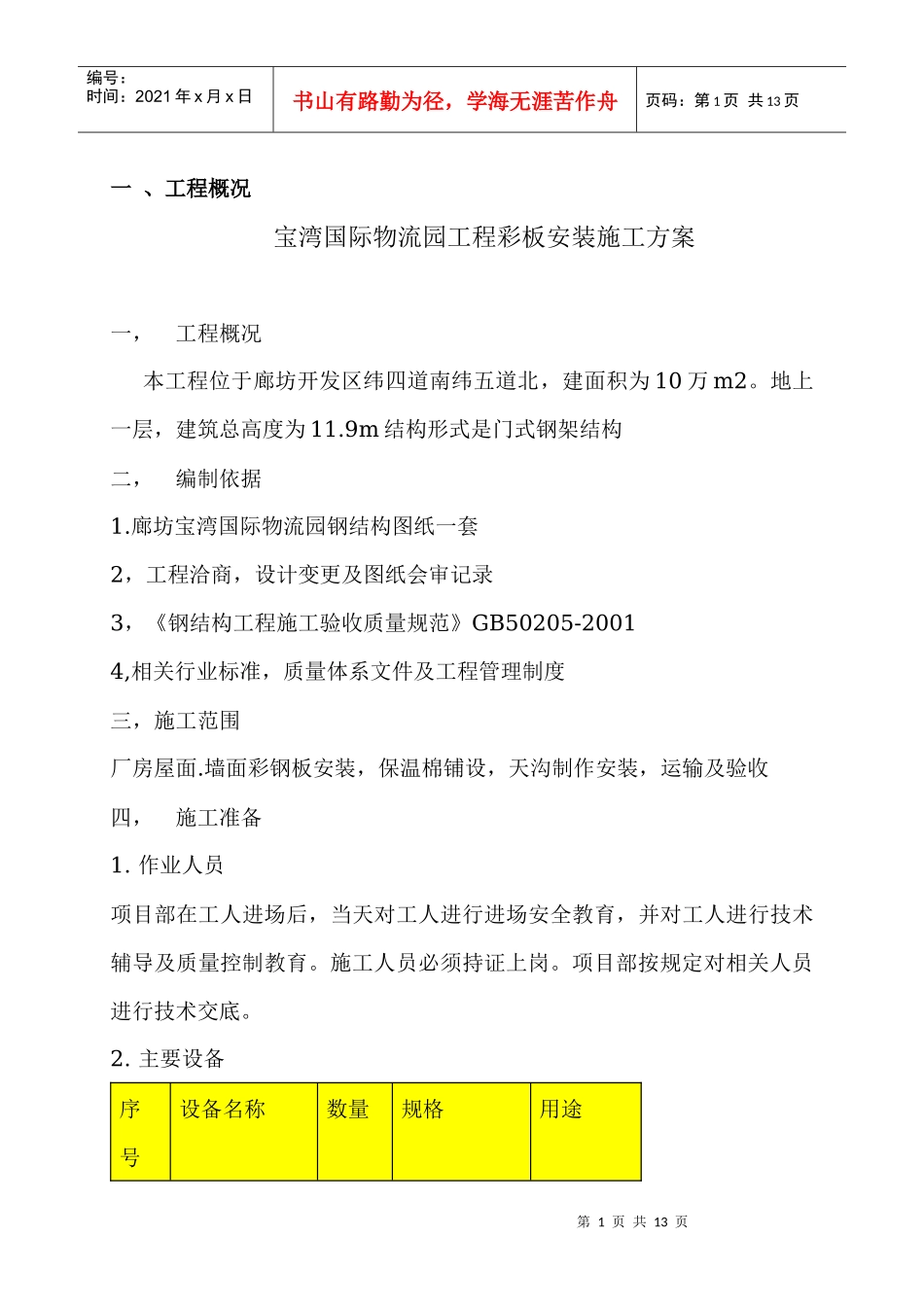

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页一、工程概况宝湾国际物流园工程彩板安装施工方案一，工程概况本工程位于廊坊开发区纬四道南纬五道北，建面积为10万m2。地上一层，建筑总高度为11.9m结构形式是门式钢架结构二，编制依据1.廊坊宝湾国际物流园钢结构图纸一套2，工程洽商，设计变更及图纸会审记录3，《钢结构工程施工验收质量规范》GB50205-20014,相关行业标准，质量体系文件及工程管理制度三，施工范围厂房屋面.墙面彩钢板安装，保温棉铺设，天沟制作安装，运输及验收四，施工准备1.作业人员项目部在工人进场后，当天对工人进行进场安全教育，并对工人进行技术辅导及质量控制教育。施工人员必须持证上岗。项目部按规定对相关人员进行技术交底。2.主要设备序号设备名称数量规格用途第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1汽车吊5台16T吊装.卸货2成型机2台角驰-760型彩板成型3钢丝绳。留绳10根安装4麻绳100m安装5钢丝8m0.5彩板提升6手电钻10把彩板安装7剪刀2把彩板安装8电缆线300m用电3、材料进场检验3.1、材料进场厂商应附原厂(素材提供厂商)出厂材质检验证明。3.2、检验成型板规格尺寸、厚度、数量、长度及宽度。3.3、检验各式收边料规格尺寸、厚度、数量及形式是否符合料单。3.4、检验零配件自攻螺丝及垫片、拉钉、止水胶泥、落水管、固定座、等。3.5、彩色钢板外观不得有刮伤磨损、扭曲、污染色差、翘角等现象。3.6、吊升过程中彩色钢板垂直弯带若有松脱应放下重新调整后再吊第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页升。3.7、彩色钢板缓慢下降待吊车手控制定位后依序放下。3.8、材料吊置屋架后,所有板肋须朝上,板面应朝同一方向(便于安装公母扣合)并应以尼龙绳或麻绳固定于钢构之主构件上,屋面板隔跨堆放,不得置于檩条中央。3.9、彩钢板屋面板吊运的材料堆放（彩钢板采用现场地面成型,暂定在1轴）3.9.1、材料进场至指定地点前须分批分类吊放,不立即使用时应整齐堆置并以帆布或塑胶布覆盖。3.9.2、地面堆放材料时为保持干燥须铺设枕木(枕木高于6cm以上),材料不得接触地面,枕木间距不大于3M,且需安排倾斜放置,以利排水。3.9.3、材料吊运屋架前应以钢带捆扎束紧。3.9.4、材料吊上屋架施工要点。吊放钢板前须先在女儿墙位置设置挡板防止钢板滑落(如下图所示)，第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页并使用麻绳捆绑固定。4、施工准备4.1、钢结构主体验收合格；4.2、防火涂料粉刷完成；4.3、各种施工机具设备检查正常。4.4、施工前认真查阅图纸、洽商、方案、相关安全质量规范，找出屋面工程中施工难点、安全质量施工注意点等，做到施工中重点突出。五．施工方法1.施工布置1.1.流水线划分（1）A-D/1-16（2）D-H/1-16第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页1.2.劳动力计划部位人数屋面板，墙面板成型接板工5人屋面板，墙面板运输运搬工5人天沟安装安装工3人保温棉铺设铺棉工3人屋面板，墙面板安装铺板工8人屋面，墙面收边，泛水安装安装工3人1.3施工工序安排（1）屋面：彩板进场——搭设施工平台——天沟安装——下层板安装——保温棉铺设——屋面板安装——屋脊帽盖安装——山墙泛水安装——天沟防水处理——零星布定（2）墙面：彩板进场——搭设施工平台——墙面放线安装——铺设保温棉——内墙板安装——泛水件安装——门窗口包件安装——工程验收2.钢结构彩板：2.1天沟安装厂房轴距为6m每跨天沟分两段，采用焊接接缝，为避免焊接时出现变形，接头处先用间接式点焊，直到接头完全平整后在满焊。合格后再进行第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页吊装依次进行焊接。2.2屋面板施工方法屋面底板为Q900型板，施工时先将底板固定在檩条上平面，然后在铺岩棉保温层。从16轴向1轴铺设。在铺设岩棉的同时铺设屋面顶板,在安装屋面板时...
