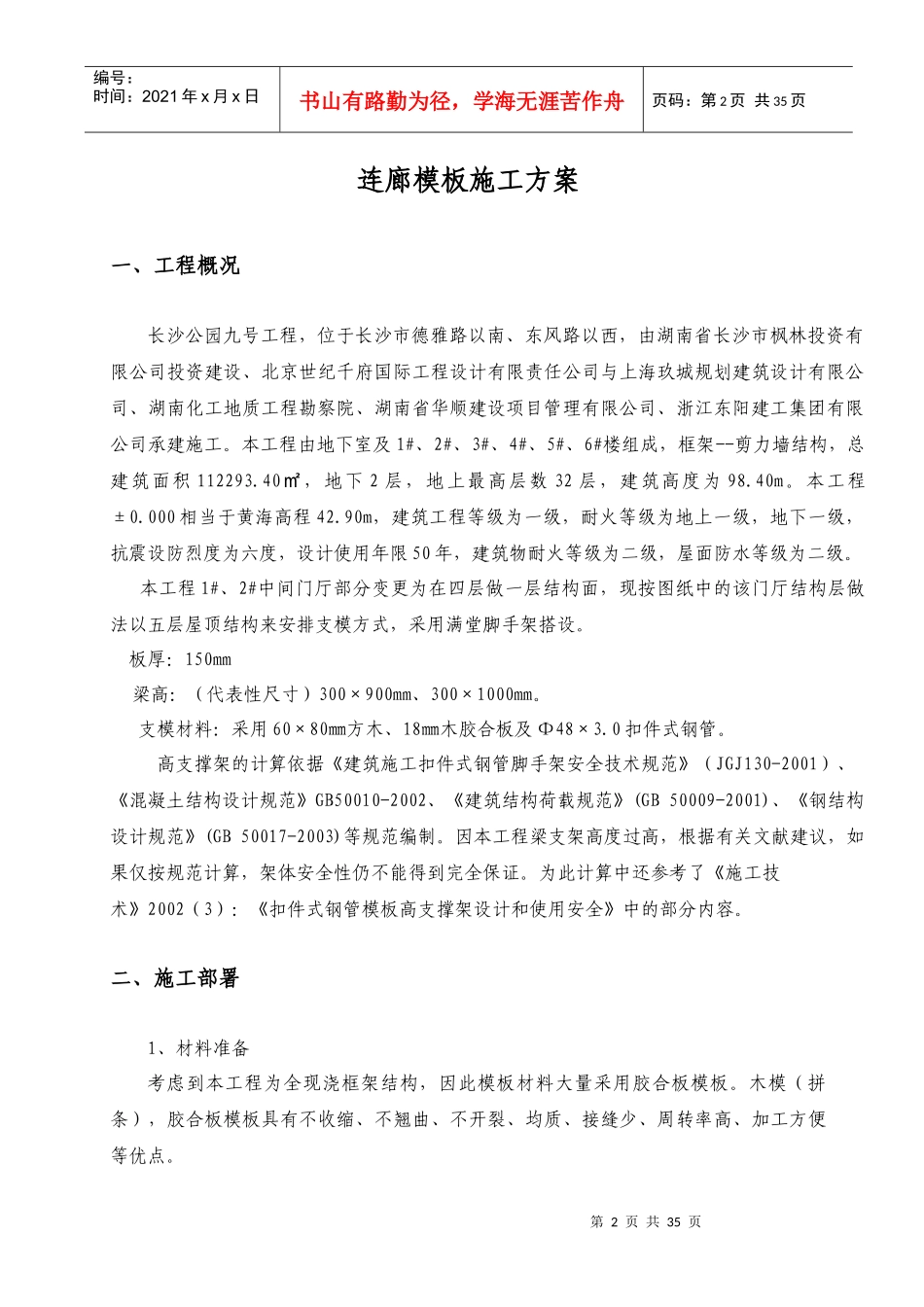

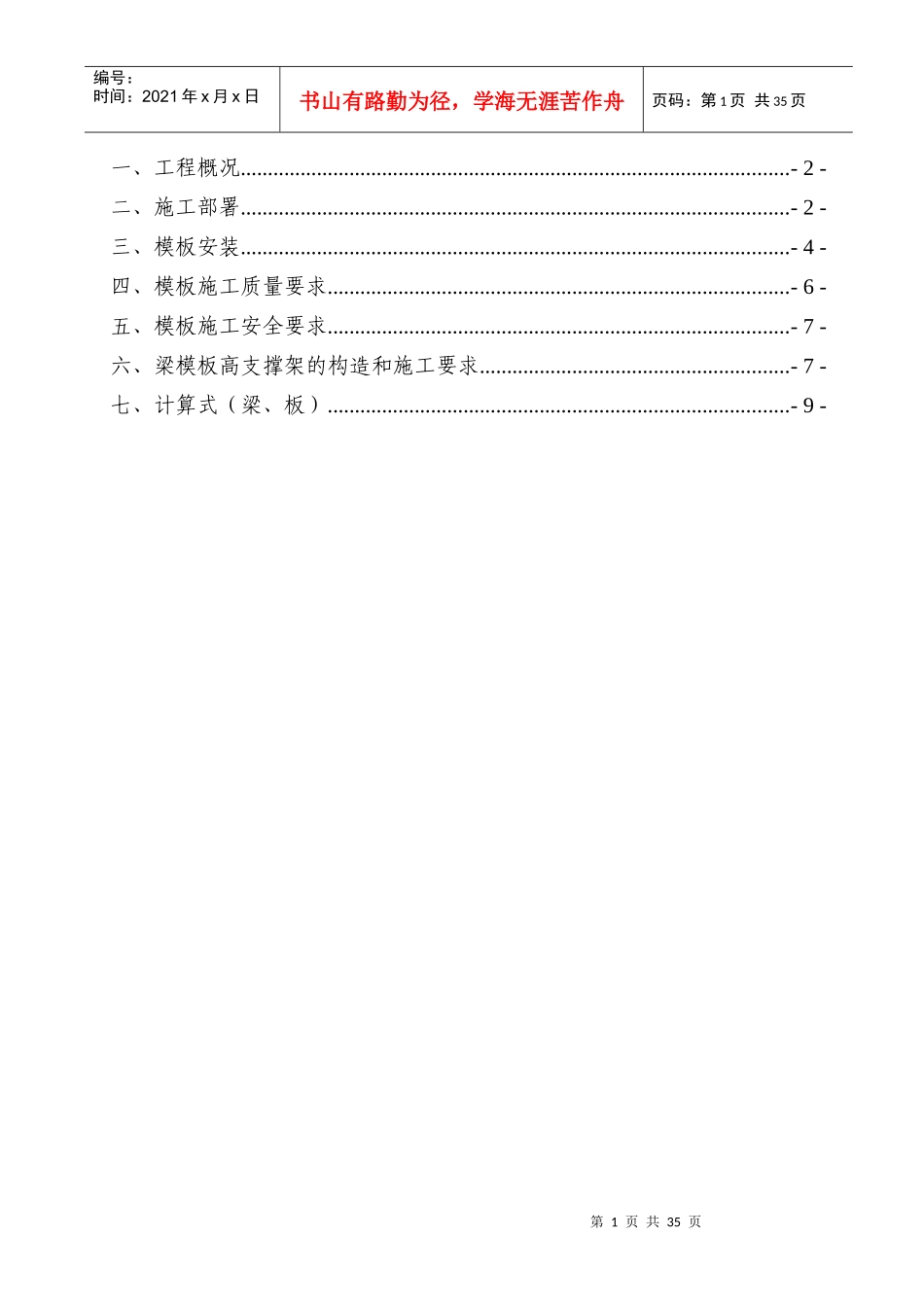

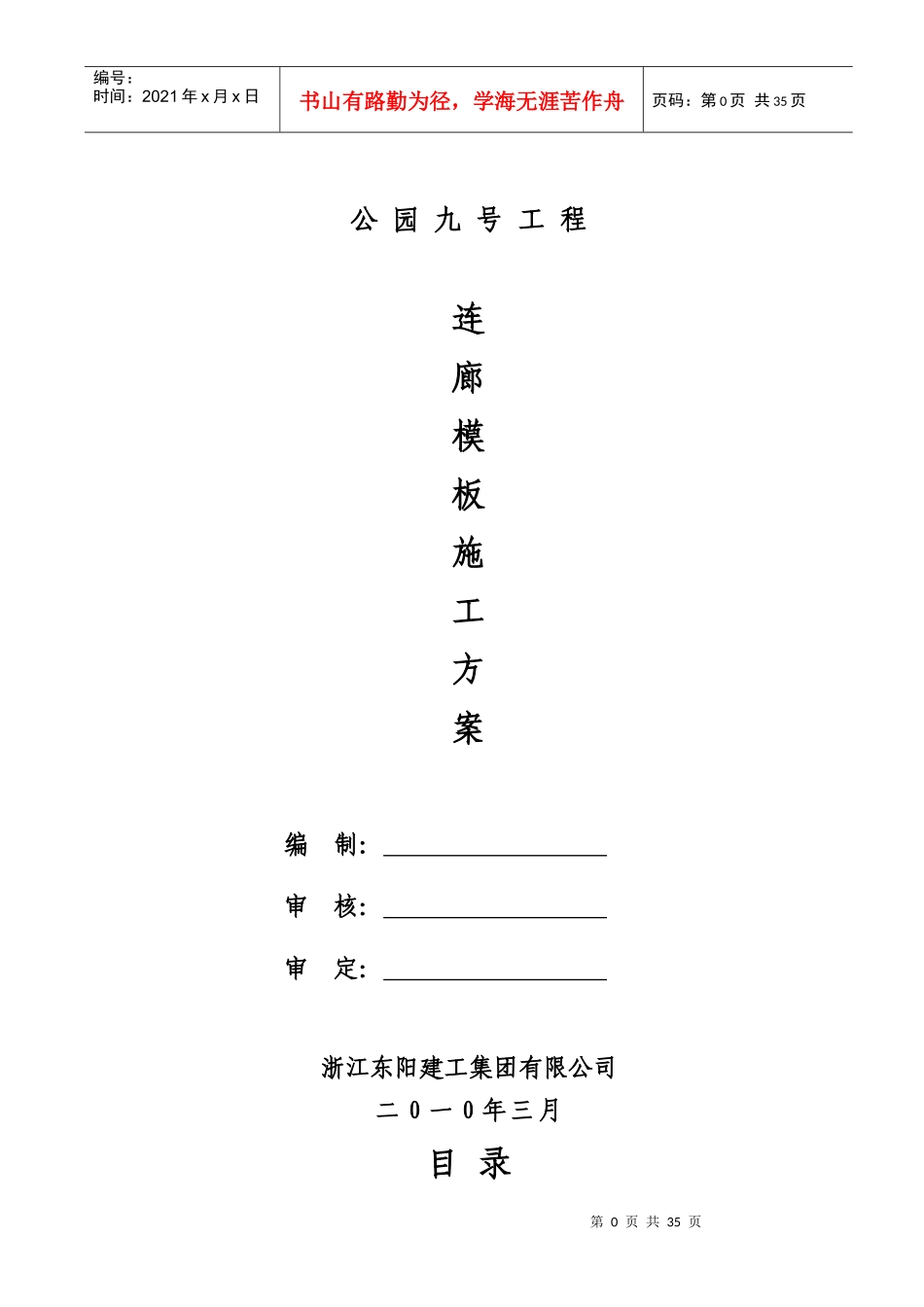

第0页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共35页公园九号工程连廊模板施工方案编制：审核：审定：浙江东阳建工集团有限公司二0一0年三月目录第1页共35页第0页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页一、工程概况.....................................................................................................-2-二、施工部署.....................................................................................................-2-三、模板安装.....................................................................................................-4-四、模板施工质量要求.....................................................................................-6-五、模板施工安全要求.....................................................................................-7-六、梁模板高支撑架的构造和施工要求.........................................................-7-七、计算式（梁、板）.....................................................................................-9-第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页连廊模板施工方案一、工程概况长沙公园九号工程，位于长沙市德雅路以南、东风路以西，由湖南省长沙市枫林投资有限公司投资建设、北京世纪千府国际工程设计有限责任公司与上海玖城规划建筑设计有限公司、湖南化工地质工程勘察院、湖南省华顺建设项目管理有限公司、浙江东阳建工集团有限公司承建施工。本工程由地下室及1#、2#、3#、4#、5#、6#楼组成，框架--剪力墙结构，总建筑面积112293.40，地下㎡2层，地上最高层数32层，建筑高度为98.40m。本工程±0.000相当于黄海高程42.90m，建筑工程等级为一级，耐火等级为地上一级，地下一级，抗震设防烈度为六度，设计使用年限50年，建筑物耐火等级为二级，屋面防水等级为二级。本工程1#、2#中间门厅部分变更为在四层做一层结构面，现按图纸中的该门厅结构层做法以五层屋顶结构来安排支模方式，采用满堂脚手架搭设。板厚：150mm梁高：（代表性尺寸）300×900mm、300×1000mm。支模材料：采用60×80㎜方木、18㎜木胶合板及Φ48×3.0扣件式钢管。高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB50009-2001)、《钢结构设计规范》(GB50017-2003)等规范编制。因本工程梁支架高度过高，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。二、施工部署1、材料准备考虑到本工程为全现浇框架结构，因此模板材料大量采用胶合板模板。木模（拼条），胶合板模板具有不收缩、不翘曲、不开裂、均质、接缝少、周转率高、加工方便等优点。第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页模板支撑及加固系统采用50×100木枋、φ48×3.0钢管、可调节顶托、φ12对拉螺栓等。2、组织设置（1）管理人员组织及职责分工：主任工程师：负责项目部全面技术、质量工作技术负责人：全面负责技术、模板方案编制工作模板技术负责人：1、对模板工程进行技术交底；2、对施工过程进行监控；3、负责模板工程验收土建质检员：1、对模板工程质量进行监控、检查，督促不合格项目的整改；2、对建材质量进行检查、监控测量员：负责工程的全部放线工作、保护控制桩、水准点（2）劳务分包队人员组织及职责分工：项目部技术部技术负责人：1、全面负责技术工作2、负责交底执行情况模板工长；1、对模板加工、安装向工人交底；2、对模板加工安装进行现场指导。质检员：1、对模板工程质量进行监控、检查，落实不合格项目的整改；2、负责模板工程自检。测量员：配合项目部进行墙柱门窗放线工作。3、技术准备项目总工...
