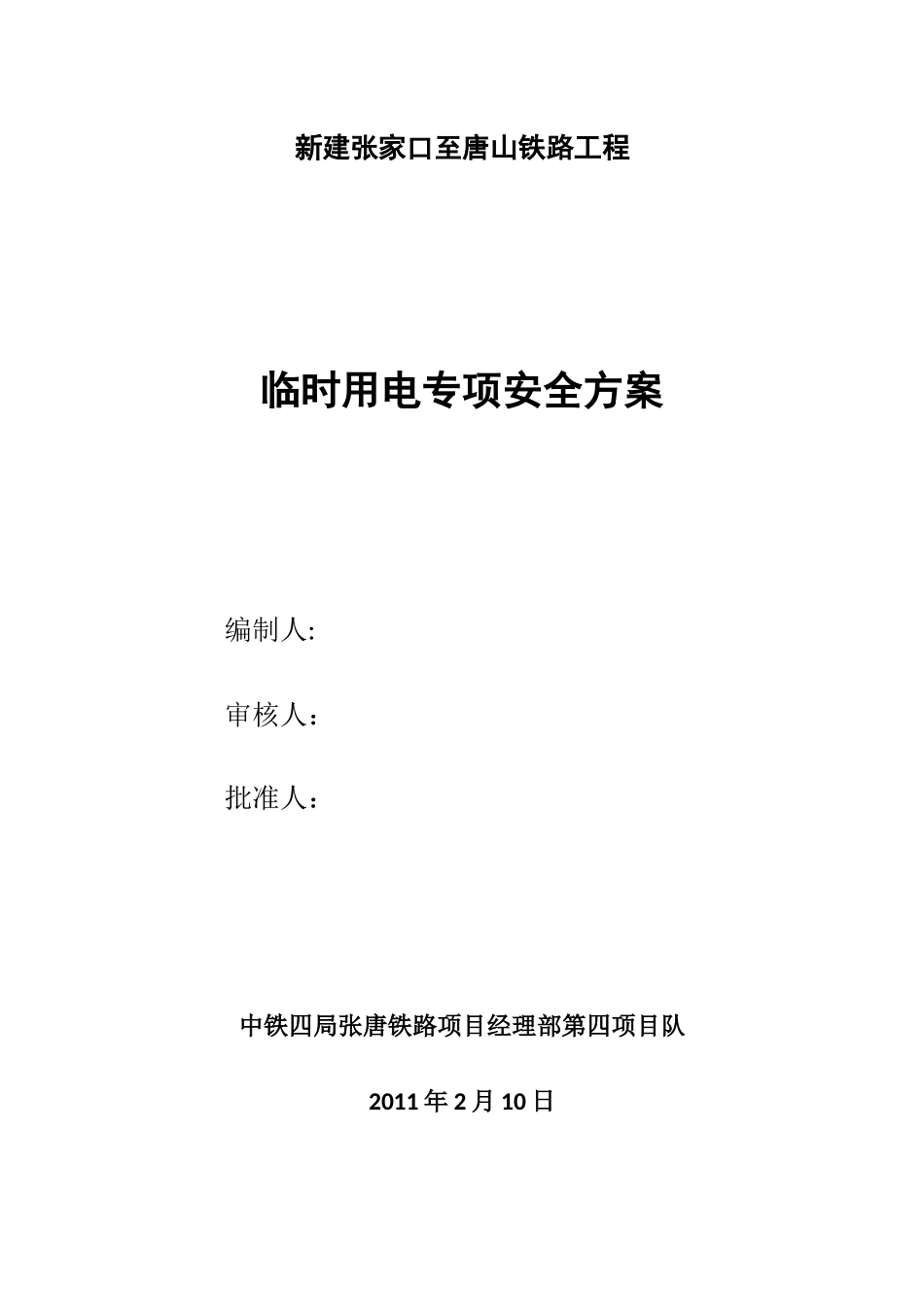

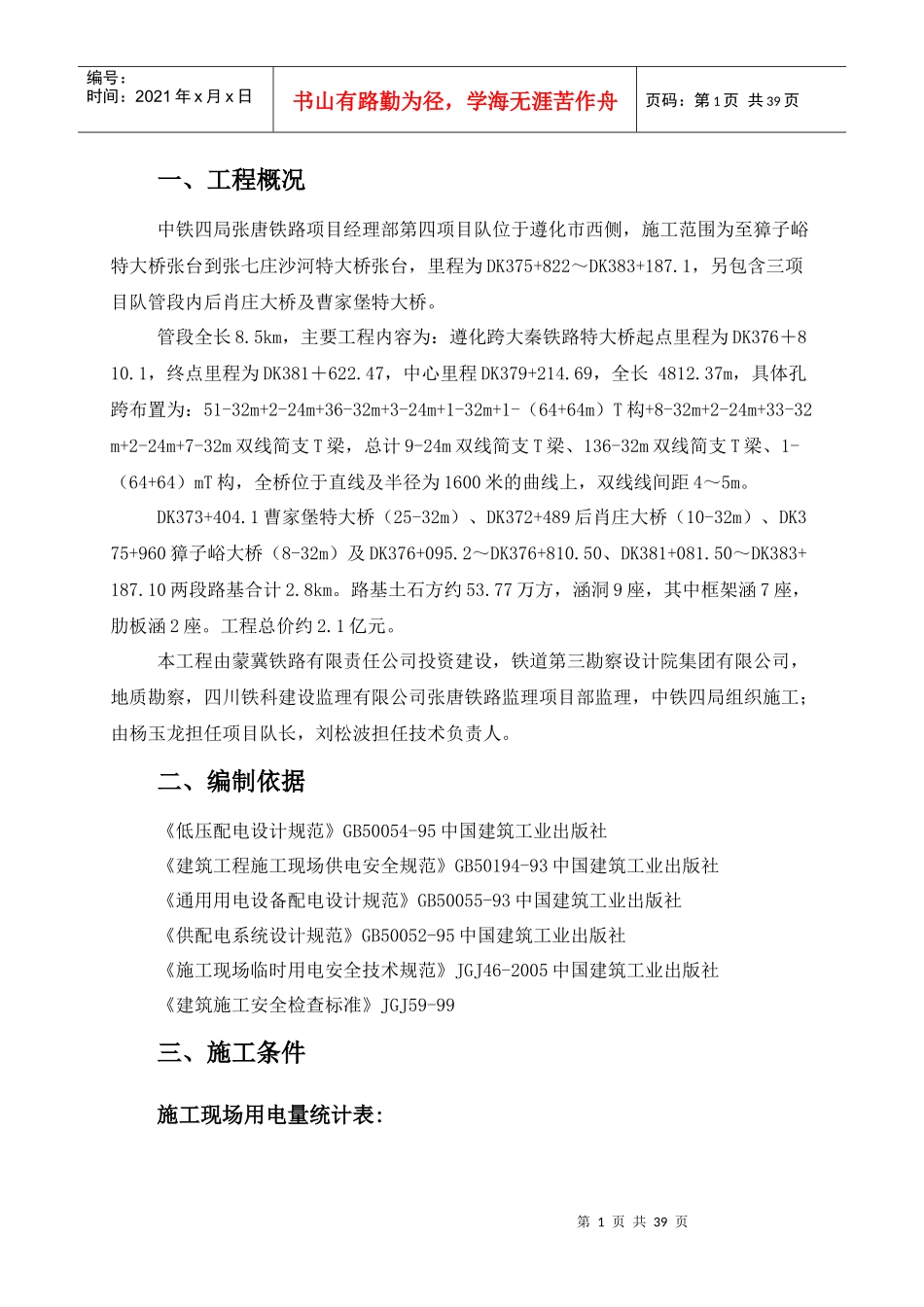

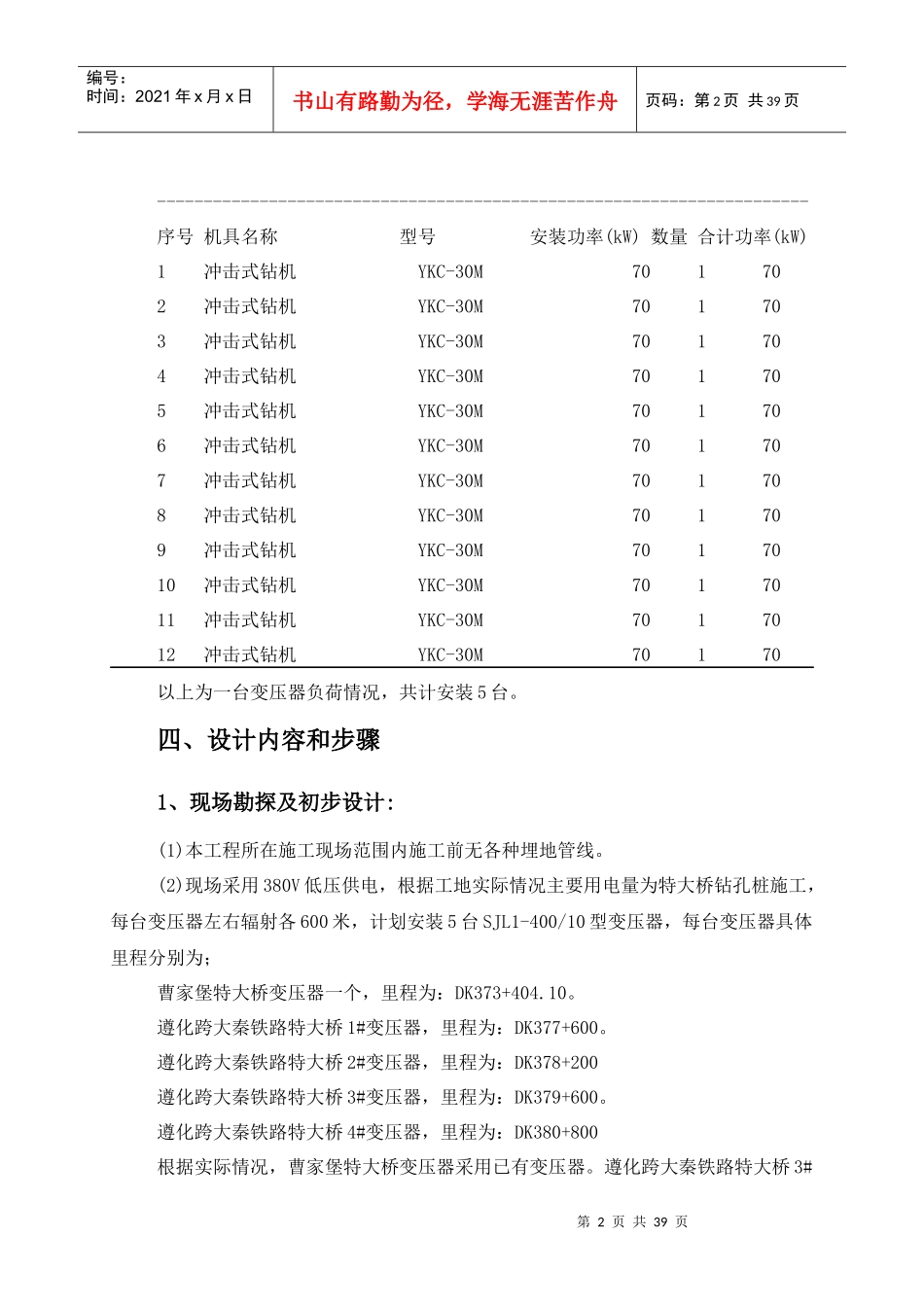

新建张家口至唐山铁路工程临时用电专项安全方案编制人:审核人：批准人：中铁四局张唐铁路项目经理部第四项目队2011年2月10日第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页一、工程概况中铁四局张唐铁路项目经理部第四项目队位于遵化市西侧，施工范围为至獐子峪特大桥张台到张七庄沙河特大桥张台，里程为DK375+822～DK383+187.1，另包含三项目队管段内后肖庄大桥及曹家堡特大桥。管段全长8.5km，主要工程内容为：遵化跨大秦铁路特大桥起点里程为DK376＋810.1，终点里程为DK381＋622.47，中心里程DK379+214.69，全长4812.37m，具体孔跨布置为：51-32m+2-24m+36-32m+3-24m+1-32m+1-（64+64m）T构+8-32m+2-24m+33-32m+2-24m+7-32m双线简支T梁，总计9-24m双线简支T梁、136-32m双线简支T梁、1-（64+64）mT构，全桥位于直线及半径为1600米的曲线上，双线线间距4～5m。DK373+404.1曹家堡特大桥（25-32m）、DK372+489后肖庄大桥（10-32m）、DK375+960獐子峪大桥（8-32m）及DK376+095.2～DK376+810.50、DK381+081.50～DK383+187.10两段路基合计2.8km。路基土石方约53.77万方，涵洞9座，其中框架涵7座，肋板涵2座。工程总价约2.1亿元。本工程由蒙冀铁路有限责任公司投资建设，铁道第三勘察设计院集团有限公司，地质勘察，四川铁科建设监理有限公司张唐铁路监理项目部监理，中铁四局组织施工；由杨玉龙担任项目队长，刘松波担任技术负责人。二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件施工现场用电量统计表:第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页----------------------------------------------------------------------序号机具名称型号安装功率(kW)数量合计功率(kW)1冲击式钻机YKC-30M701702冲击式钻机YKC-30M701703冲击式钻机YKC-30M701704冲击式钻机YKC-30M701705冲击式钻机YKC-30M701706冲击式钻机YKC-30M701707冲击式钻机YKC-30M701708冲击式钻机YKC-30M701709冲击式钻机YKC-30M7017010冲击式钻机YKC-30M7017011冲击式钻机YKC-30M7017012冲击式钻机YKC-30M70170以上为一台变压器负荷情况，共计安装5台。四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，根据工地实际情况主要用电量为特大桥钻孔桩施工，每台变压器左右辐射各600米，计划安装5台SJL1-400/10型变压器，每台变压器具体里程分别为；曹家堡特大桥变压器一个，里程为：DK373+404.10。遵化跨大秦铁路特大桥1#变压器，里程为：DK377+600。遵化跨大秦铁路特大桥2#变压器，里程为：DK378+200遵化跨大秦铁路特大桥3#变压器，里程为：DK379+600。遵化跨大秦铁路特大桥4#变压器，里程为：DK380+800根据实际情况，曹家堡特大桥变压器采用已有变压器。遵化跨大秦铁路特大桥3#第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页变压器也采用已有变压器。每台变压器负荷情况基本一样，用电计算以一台变压器的负荷进行计算。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、冲击式钻机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×70=21kWQjs=Pjs×tgφ=21×1.02=21.42kvar(2)、冲击式钻机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×70=21kWQjs=Pjs×tgφ=21×1.02=21.42kvar(3)、冲击式钻机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×70=21kWQjs=Pjs×tgφ=21×1.02=21.42kva...
