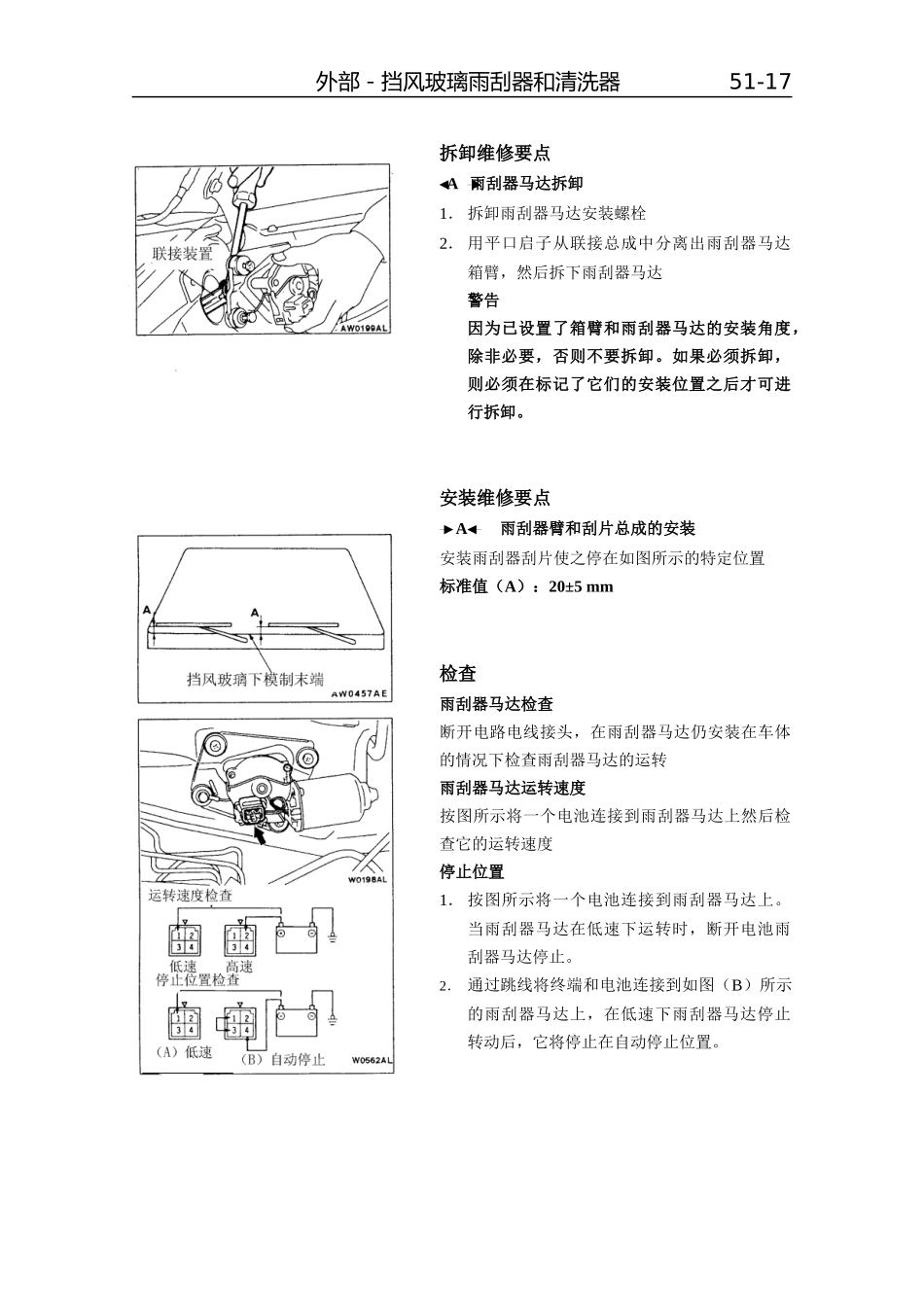

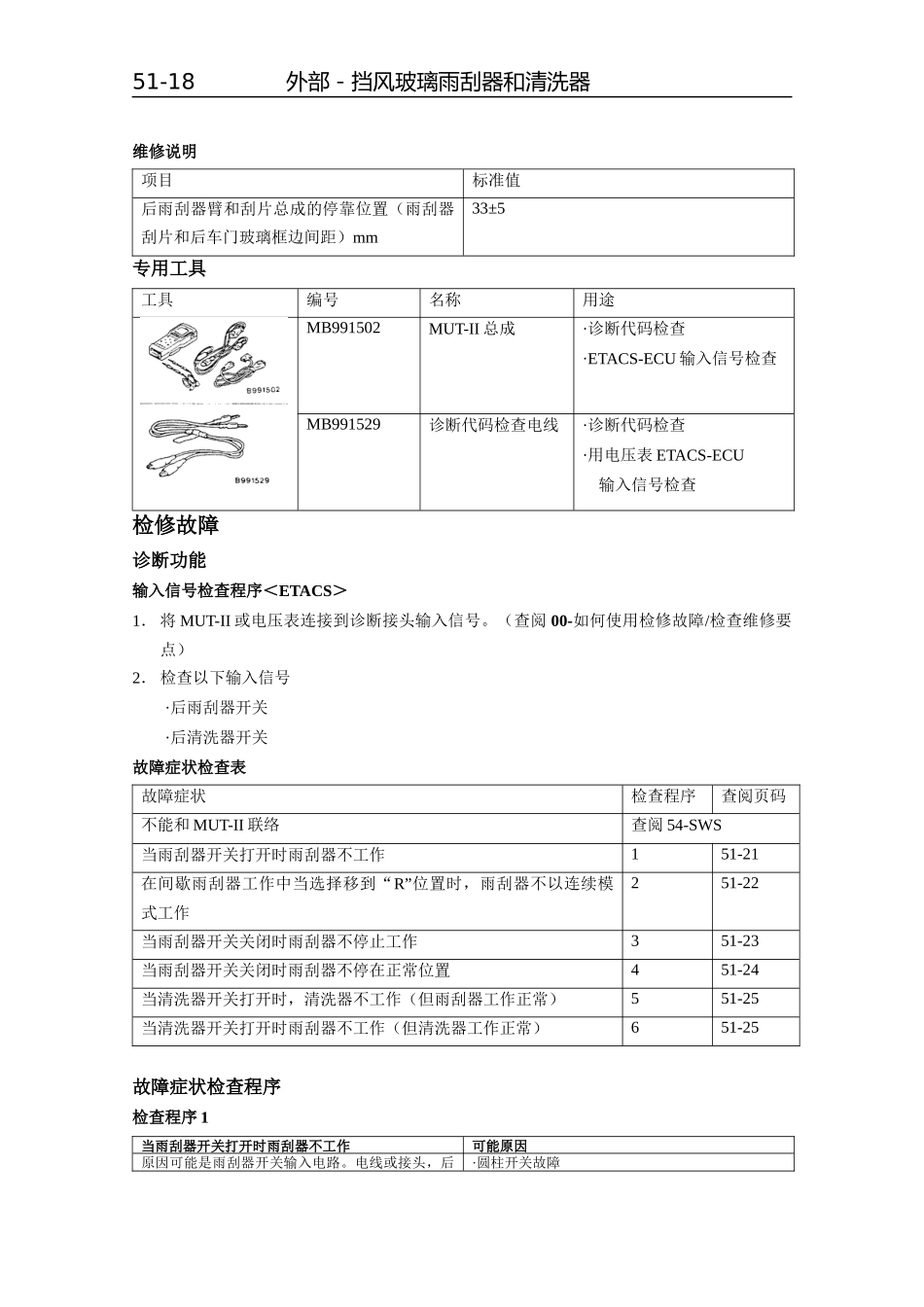

外部－挡风玻璃雨刮器和清洗器51-17拆卸维修要点A雨刮器马达拆卸1．拆卸雨刮器马达安装螺栓2．用平口启子从联接总成中分离出雨刮器马达箱臂，然后拆下雨刮器马达警告因为已设置了箱臂和雨刮器马达的安装角度，除非必要，否则不要拆卸。如果必须拆卸，则必须在标记了它们的安装位置之后才可进行拆卸。安装维修要点A雨刮器臂和刮片总成的安装安装雨刮器刮片使之停在如图所示的特定位置标准值（A）：20±5mm检查雨刮器马达检查断开电路电线接头，在雨刮器马达仍安装在车体的情况下检查雨刮器马达的运转雨刮器马达运转速度按图所示将一个电池连接到雨刮器马达上然后检查它的运转速度停止位置1．按图所示将一个电池连接到雨刮器马达上。当雨刮器马达在低速下运转时，断开电池雨刮器马达停止。2．通过跳线将终端和电池连接到如图（B）所示的雨刮器马达上，在低速下雨刮器马达停止转动后，它将停止在自动停止位置。51-18外部－挡风玻璃雨刮器和清洗器清洗器检查1．在将清洗器马达安装到清洗器箱的同时，将清洗器箱装满水2．检查当电池电压应用到终端（2）上和终端（2）接地时水是否强劲喷出清洗器液体喷出点检查移动喷嘴调整喷出角度项目距离mm项目距离mmA350E310B475F200C165G320D200H200后雨刮器和清洗器51-18外部－挡风玻璃雨刮器和清洗器维修说明项目标准值后雨刮器臂和刮片总成的停靠位置（雨刮器刮片和后车门玻璃框边间距）mm33±5专用工具工具编号名称用途MB991502MUT-II总成·诊断代码检查·ETACS-ECU输入信号检查MB991529诊断代码检查电线·诊断代码检查·用电压表ETACS-ECU输入信号检查检修故障诊断功能输入信号检查程序＜ETACS＞1．将MUT-II或电压表连接到诊断接头输入信号。（查阅00-如何使用检修故障/检查维修要点）2．检查以下输入信号·后雨刮器开关·后清洗器开关故障症状检查表故障症状检查程序查阅页码不能和MUT-II联络查阅54-SWS当雨刮器开关打开时雨刮器不工作151-21在间歇雨刮器工作中当选择移到“R”位置时，雨刮器不以连续模式工作251-22当雨刮器开关关闭时雨刮器不停止工作351-23当雨刮器开关关闭时雨刮器不停在正常位置451-24当清洗器开关打开时，清洗器不工作（但雨刮器工作正常）551-25当清洗器开关打开时雨刮器不工作（但清洗器工作正常）651-25故障症状检查程序检查程序1当雨刮器开关打开时雨刮器不工作可能原因原因可能是雨刮器开关输入电路。电线或接头，后·圆柱开关故障51-18外部－挡风玻璃雨刮器和清洗器雨刮器马达或ETACS-ECU故障·电路电线或接头故障·后雨刮器马达故障·ETACS-ECU故障MUT-II自检代码是是否有ETACS-ECU诊断代码输出诊断代码检查表（查阅组54-SWS）否不正常MUT-II输入检查更换圆柱开关后雨刮器开关正常不正常测量后雨刮器马达接头F-05检查以下接头：C-82，C-68，D-15，F-05·断开接头并测量电线一侧正常不正常·点火开关：开检查故障症状修理·终端2和接地间电压不正常正常：系统电压检查ETACS-ECU和后雨刮器马达间电路电线正常不正常检查故障症状修理正常不正常更换ETACS-ECU检查后雨刮器马达(查阅P.51-27)更换正常检查故障症状不正常测量后雨刮器马达接头F-05·断开接头并测量电线一侧·点火开关：ACC·终端1和接地间连续性正常：连续不正常不正常检查以下接头：F-05修理正常检查故障症状不正常检查后雨刮器马达和接地间电路电线并做必要修理检查程序2在间歇雨刮器工作中当选择移到“R”位置时，雨刮器不以连续模式工作可能原因原因可能是“倒”位置输入电路或ETACS-ECU故·倒车灯开关故障＜M/T＞51-18外部－挡风玻璃雨刮器和清洗器障·抑开关故障＜4A/T＞·电路电线或接头故障·ETACS-ECU故障检查倒车灯开关＜M/T＞不正常抑制开关＜4A/T＞更换（查阅组23-车内维修）正常不正常测量倒车灯开关接头B-02＜M/T＞或检查以下接头：C-74，C-78，C-24，D-02抑制开关接头B-04＜4A/T＞B-02＜M/T＞或B-04＜4A/T＞·断开接头并测量电线一侧正常不正常·点火开关：开检查故障症状修理·终端2和接地＜M/T＞间或终端8和不正常接地＜4A/T＞间电压检查点火开关（IG1）和倒车灯开关＜M/T＞正常：系统电压或抑制开关＜4A/T＞间电路电线并做必要修理正...
