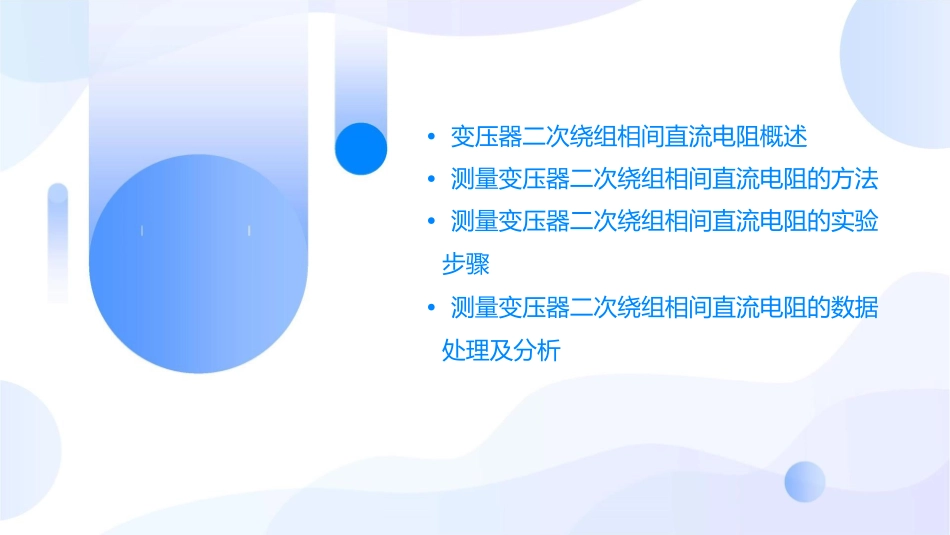

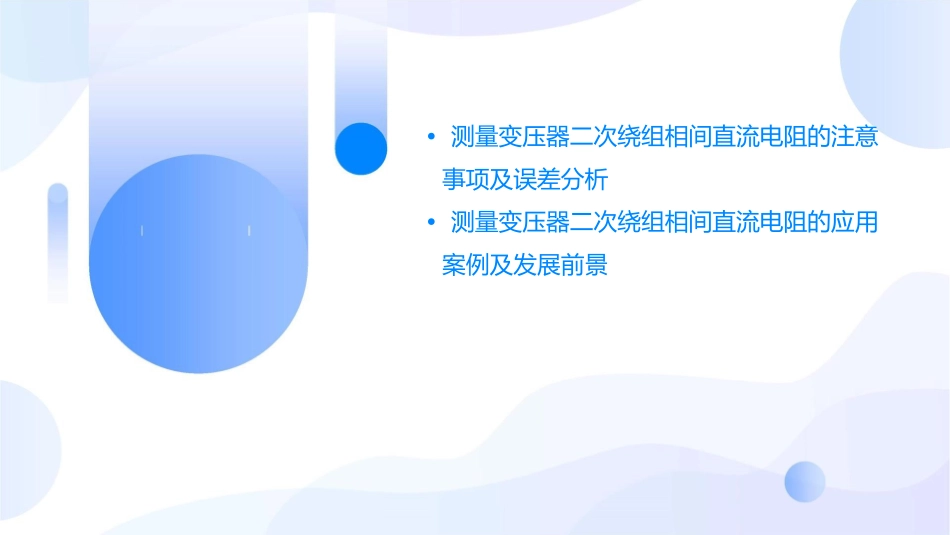

测量变压器二次绕组相间直流电阻课件•变压器二次绕组相间直流电阻概述•测量变压器二次绕组相间直流电阻的方法•测量变压器二次绕组相间直流电阻的实验步骤•测量变压器二次绕组相间直流电阻的数据处理及分析•测量变压器二次绕组相间直流电阻的注意事项及误差分析•测量变压器二次绕组相间直流电阻的应用案例及发展前景01变压器二次绕组相间直流电阻概述变压器二次绕组相间直流电阻的定义变压器二次绕组相间直流电阻是指两个或多个二次绕组之间电阻，通常用微欧姆计或欧姆表进行测量。变压器二次绕组相间直流电阻对于变压器正常运行具有重要意义，它可以反映变压器绕组连接是否正确，有无短路或断路故障等状况。变压器二次绕组相间直流电阻的重要性变压器二次绕组相间直流电阻的测量是变压器检修和维护的重要环节，通过测量可以及时发现和解决变压器二次绕组出现的故障和问题。通过测量变压器二次绕组相间直流电阻，可以有效地判断变压器的运行状态，保证变压器的安全稳定运行，避免因故障导致的停机和设备损坏等情况。变压器二次绕组相间直流电阻的基本原理变压器二次绕组相间直流电阻的测量是基于欧姆定律的，即电阻等于电压与电流的比值。在测量变压器二次绕组相间直流电阻时，需要将变压器二次绕组出线端与微欧姆计或欧姆表连接，然后根据测量结果判断变压器二次绕组的运行状态。02测量变压器二次绕组相间直流电阻的方法使用电桥法测量总结词电桥法是一种常用的测量变压器二次绕组相间直流电阻的方法，具有准确度高、稳定性好的优点。详细描述电桥法使用精密的平衡电桥来测量电阻值，可以通过手动或自动的方式进行调节，以获得准确的测量结果。该方法通常适用于实验室和现场测试。使用直流伏安法测量总结词直流伏安法是一种直接测量变压器二次绕组相间直流电阻的方法，具有简单易行、快速准确的优点。详细描述直流伏安法通过在变压器二次绕组上施加一个直流电压，并测量相应的电流值，然后根据欧姆定律计算出电阻值。该方法通常适用于中小型变压器。使用在线监测系统测量总结词在线监测系统可以实时监测变压器二次绕组相间直流电阻值，具有高效、便捷、可靠的优点。详细描述在线监测系统通过将传感器安装在变压器二次绕组上，实时监测电阻值的变化，并将数据传输到后台系统进行分析，可以及时发现异常情况并报警。该方法通常适用于大型变压器和高电压系统。03测量变压器二次绕组相间直流电阻的实验步骤准备实验器材变压器二次绕组直流电阻测试仪0102电源测试线0304绝缘手套安全围栏0506进行实验操作01020304将电源连接到测试仪，打开测试仪电源开关。使用测试线连接测试仪和变压器二次绕组端子。按下测试仪的“开始”按钮，开始测量变压器二次绕组相间直流电阻。戴上绝缘手套，将安全围栏放置在测试区域周围以确保安全。记录实验数据观察测试仪的显示屏，记录测量的直流电阻值。记录实验过程中的任何异常情况，例如异常高的电阻值或测试仪故障等。将实验数据记录在实验报告中，包括测量的直流电阻值和任何异常情况的描述。04测量变压器二次绕组相间直流电阻的数据处理及分析数据处理方法010203直接比较法平衡系数法线性回归分析法将测得的各相电阻值与标准值进行比较，判断各相绕组是否存在异常。根据各相电阻值的差异，计算出平衡系数，用以评估各相绕组之间的不平衡程度。对测量的多组数据进行线性回归分析，找出电阻值与某种变量之间的关系，以便进一步分析。数据分析技巧横向比较纵向比较关注异常数据将同一台变压器的各相绕组数据进行比较，以评估各相绕组的状态。将不同时间或不同温度下的测量数据进行比较，以评估绕组电阻的变化趋势。对于明显高于或低于平均值的测量数据，应重点关注，分析其原因。数据异常情况的处理数据不稳定性如果测量数据不稳定性过高，可能与绕组变形、绝缘层破损等因素有关，需要进行深入检查。数据偏差过大如果测量数据偏差过大，可能与绕组连接不良、接触电阻过大等因素有关，需要进一步检查。数据无规律变化如果测量数据无规律变化，可能与绕组温度变化、环境干扰等因素有关，需要进行重复测量以确认。05测量变压器二次绕组相间直流电阻的...
