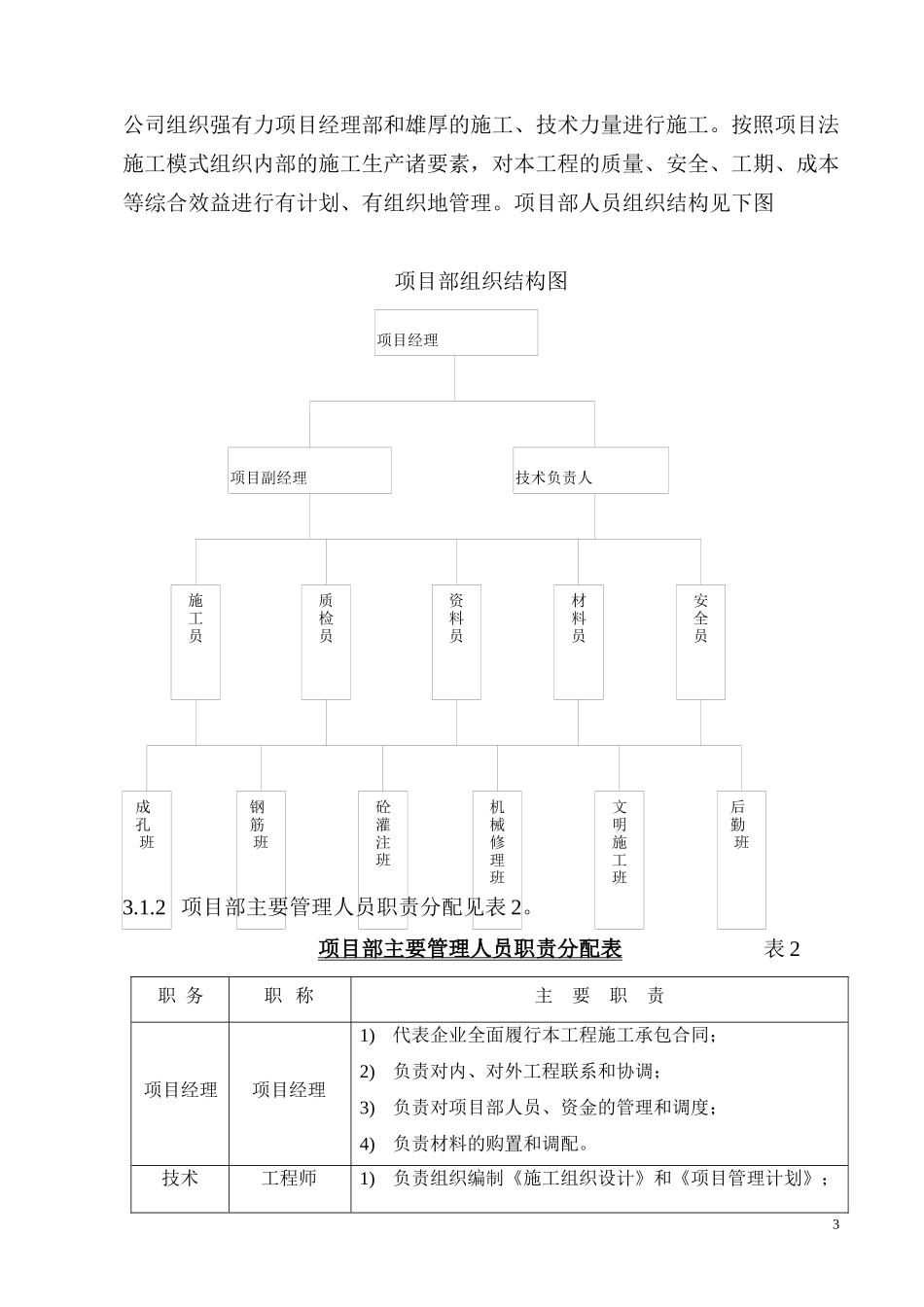

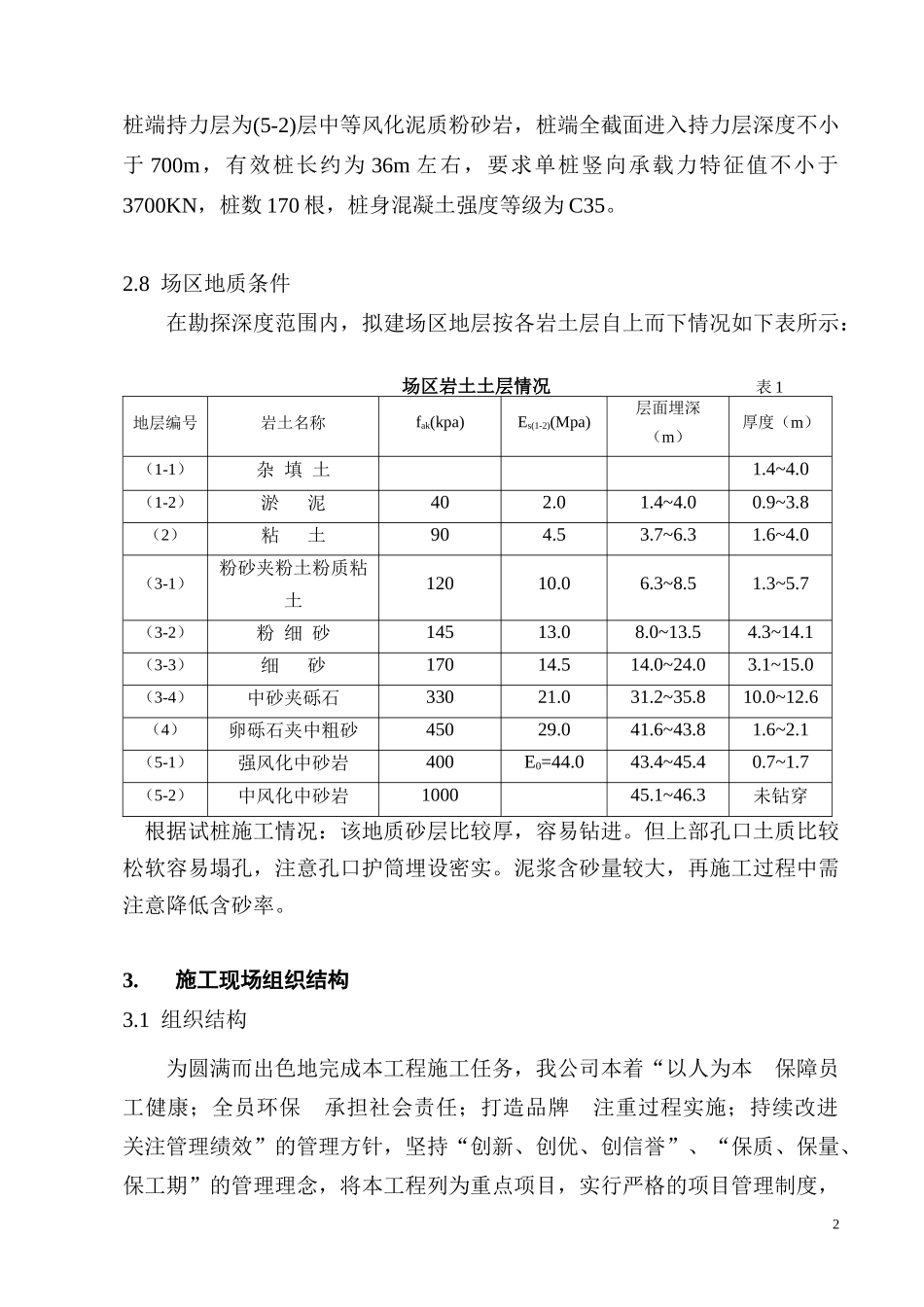

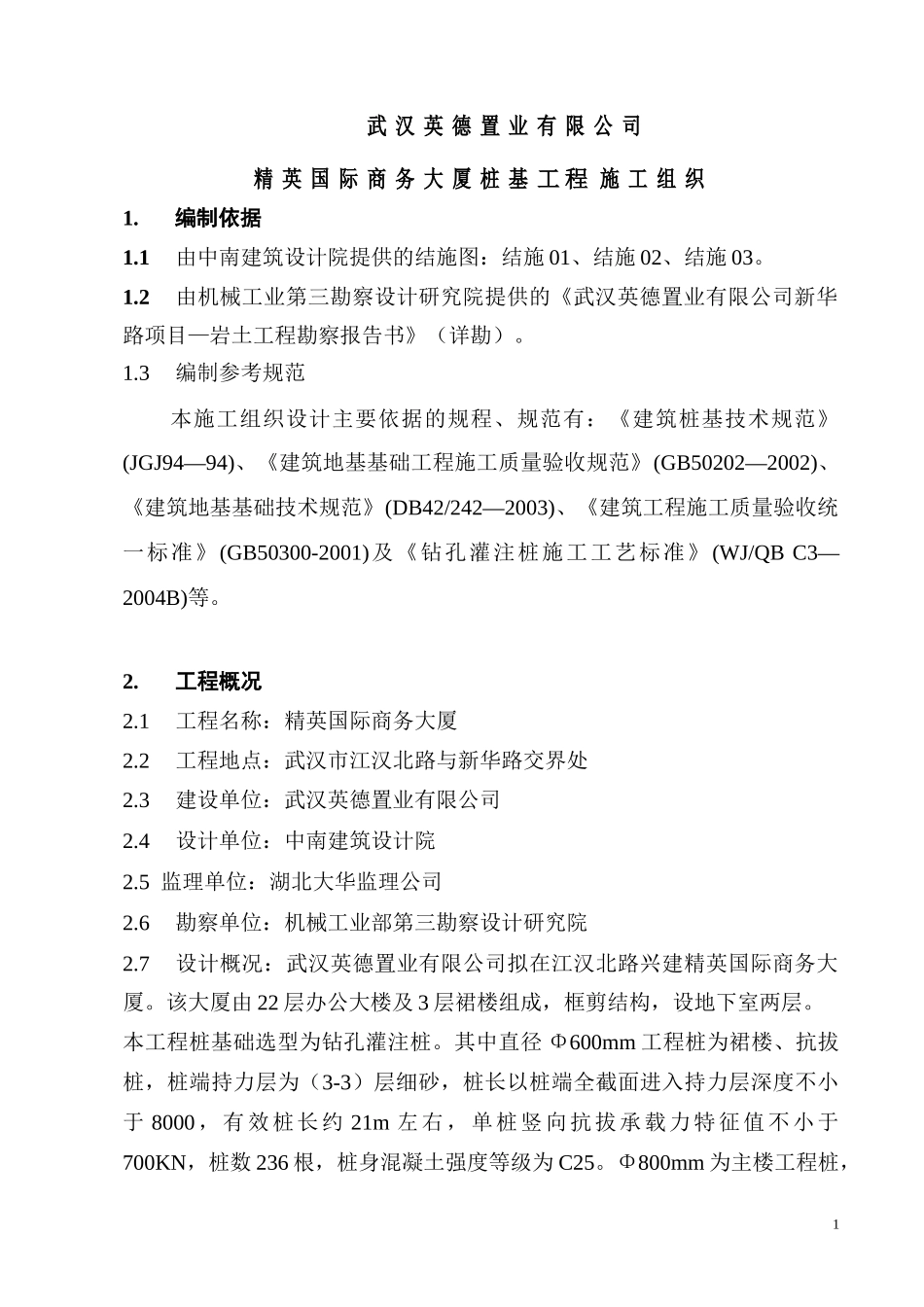

武汉英德置业有限公司精英国际商务大厦桩基工程施工组织1.编制依据1.1由中南建筑设计院提供的结施图：结施01、结施02、结施03。1.2由机械工业第三勘察设计研究院提供的《武汉英德置业有限公司新华路项目—岩土工程勘察报告书》（详勘）。1.3编制参考规范本施工组织设计主要依据的规程、规范有：《建筑桩基技术规范》(JGJ94—94)、《建筑地基基础工程施工质量验收规范》(GB50202—2002)、《建筑地基基础技术规范》(DB42/242—2003)、《建筑工程施工质量验收统一标准》(GB50300-2001)及《钻孔灌注桩施工工艺标准》(WJ/QBC3—2004B)等。2.工程概况2.1工程名称：精英国际商务大厦2.2工程地点：武汉市江汉北路与新华路交界处2.3建设单位：武汉英德置业有限公司2.4设计单位：中南建筑设计院2.5监理单位：湖北大华监理公司2.6勘察单位：机械工业部第三勘察设计研究院2.7设计概况：武汉英德置业有限公司拟在江汉北路兴建精英国际商务大厦。该大厦由22层办公大楼及3层裙楼组成，框剪结构，设地下室两层。本工程桩基础选型为钻孔灌注桩。其中直径Φ600mm工程桩为裙楼、抗拔桩，桩端持力层为（3-3）层细砂，桩长以桩端全截面进入持力层深度不小于8000，有效桩长约21m左右，单桩竖向抗拔承载力特征值不小于700KN，桩数236根，桩身混凝土强度等级为C25。Φ800mm为主楼工程桩，1桩端持力层为(5-2)层中等风化泥质粉砂岩，桩端全截面进入持力层深度不小于700m，有效桩长约为36m左右，要求单桩竖向承载力特征值不小于3700KN，桩数170根，桩身混凝土强度等级为C35。2.8场区地质条件在勘探深度范围内，拟建场区地层按各岩土层自上而下情况如下表所示：场区岩土土层情况表1地层编号岩土名称fak(kpa)Es(1-2)(Mpa)层面埋深（m）厚度（m）（1-1）杂填土1.4~4.0（1-2）淤泥402.01.4~4.00.9~3.8（2）粘土904.53.7~6.31.6~4.0（3-1）粉砂夹粉土粉质粘土12010.06.3~8.51.3~5.7（3-2）粉细砂14513.08.0~13.54.3~14.1（3-3）细砂17014.514.0~24.03.1~15.0（3-4）中砂夹砾石33021.031.2~35.810.0~12.6（4）卵砾石夹中粗砂45029.041.6~43.81.6~2.1（5-1）强风化中砂岩400E0=44.043.4~45.40.7~1.7（5-2）中风化中砂岩100045.1~46.3未钻穿根据试桩施工情况：该地质砂层比较厚，容易钻进。但上部孔口土质比较松软容易塌孔，注意孔口护筒埋设密实。泥浆含砂量较大，再施工过程中需注意降低含砂率。3.施工现场组织结构3.1组织结构为圆满而出色地完成本工程施工任务，我公司本着“以人为本保障员工健康；全员环保承担社会责任；打造品牌注重过程实施；持续改进关注管理绩效”的管理方针，坚持“创新、创优、创信誉”、“保质、保量、保工期”的管理理念，将本工程列为重点项目，实行严格的项目管理制度，2项目经理技术负责人项目副经理施工员质检员资料员材料员安全员成孔班钢筋班砼灌注班机械修理班文明施工班后勤班公司组织强有力项目经理部和雄厚的施工、技术力量进行施工。按照项目法施工模式组织内部的施工生产诸要素，对本工程的质量、安全、工期、成本等综合效益进行有计划、有组织地管理。项目部人员组织结构见下图项目部组织结构图3.1.2项目部主要管理人员职责分配见表2。项目部主要管理人员职责分配表表2职务职称主要职责项目经理项目经理1)代表企业全面履行本工程施工承包合同；2)负责对内、对外工程联系和协调；3)负责对项目部人员、资金的管理和调度；4)负责材料的购置和调配。技术工程师1)负责组织编制《施工组织设计》和《项目管理计划》；3负责人2)负责图纸会审和技术交底；3)负责组织质量检验和评定工作；4)负责组织编制重大技术方案和质量处理方案；5)负责项目部质量保证体系的建立及实施。质检员资料员工程师1)负责对进货过程和最终质量的检验及试验进行控制把关，落实“三检制”；2)复核红线、轴线、桩位和标高；3)制定和落实纠正预防措施，并对一般不合格品进行处置。施工员工程师助理工程师1)及时、准确地测量轴线、标高、桩位；2)对施工图纸、《施工组织设计》、《项目管理计划》、《作业指导书》等进行技术交底；3)对关键工序、特殊工序进行动态地跟踪检查，并形成各种产品的相关质量记录；4)负...
