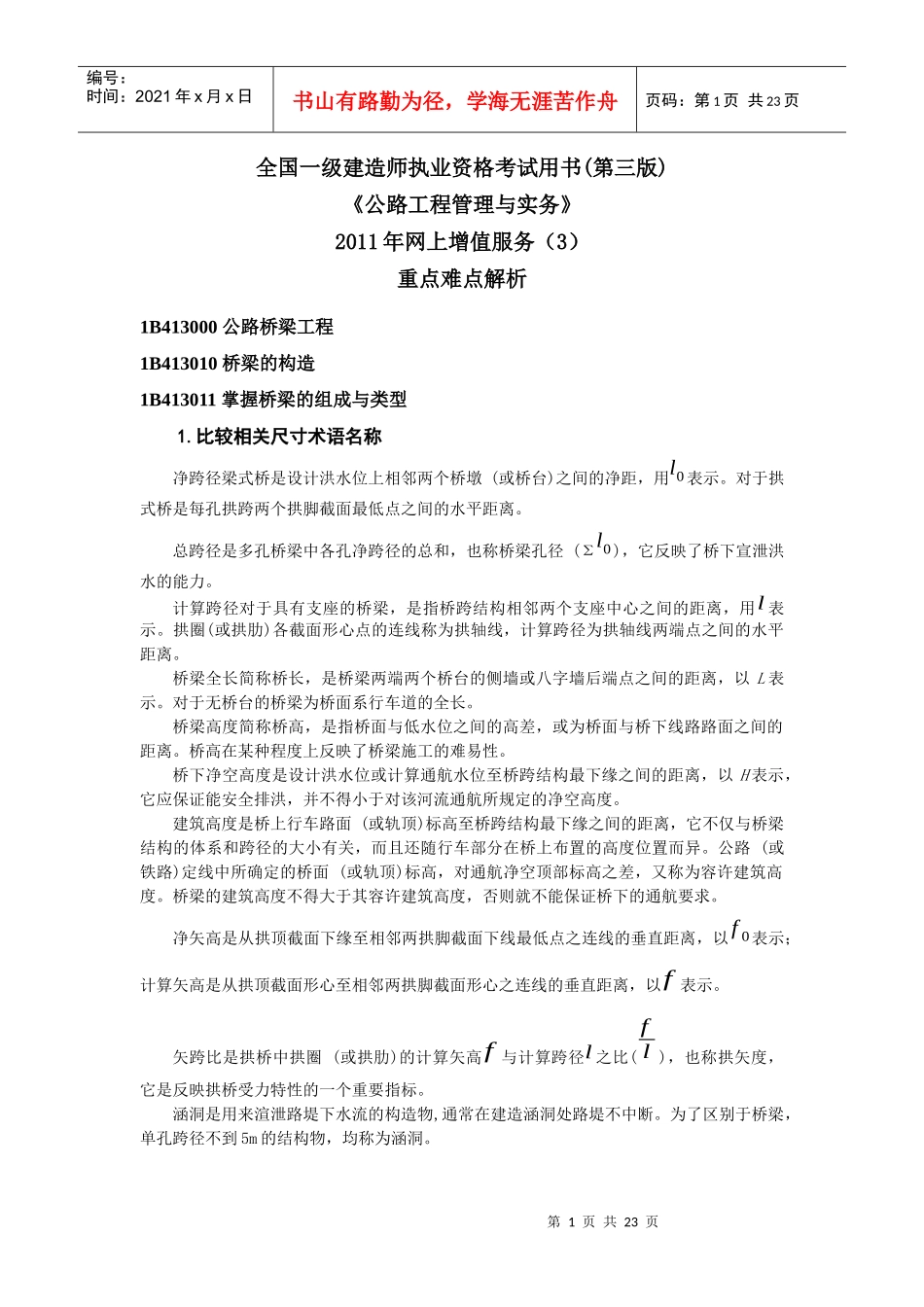

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页全国一级建造师执业资格考试用书(第三版)《公路工程管理与实务》2011年网上增值服务（3）重点难点解析1B413000公路桥梁工程1B413010桥梁的构造1B413011掌握桥梁的组成与类型1.比较相关尺寸术语名称净跨径梁式桥是设计洪水位上相邻两个桥墩(或桥台)之间的净距，用l0表示。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。总跨径是多孔桥梁中各孔净跨径的总和，也称桥梁孔径(Σl0)，它反映了桥下宣泄洪水的能力。计算跨径对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离，用l表示。拱圈(或拱肋)各截面形心点的连线称为拱轴线，计算跨径为拱轴线两端点之间的水平距离。桥梁全长简称桥长，是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，以L表示。对于无桥台的桥梁为桥面系行车道的全长。桥梁高度简称桥高，是指桥面与低水位之间的高差，或为桥面与桥下线路路面之间的距离。桥高在某种程度上反映了桥梁施工的难易性。桥下净空高度是设计洪水位或计算通航水位至桥跨结构最下缘之间的距离，以H表示，它应保证能安全排洪，并不得小于对该河流通航所规定的净空高度。建筑高度是桥上行车路面(或轨顶)标高至桥跨结构最下缘之间的距离，它不仅与桥梁结构的体系和跨径的大小有关，而且还随行车部分在桥上布置的高度位置而异。公路(或铁路)定线中所确定的桥面(或轨顶)标高，对通航净空顶部标高之差，又称为容许建筑高度。桥梁的建筑高度不得大于其容许建筑高度，否则就不能保证桥下的通航要求。净矢高是从拱顶截面下缘至相邻两拱脚截面下线最低点之连线的垂直距离，以f0表示；计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离，以f表示。矢跨比是拱桥中拱圈(或拱肋)的计算矢高f与计算跨径l之比(fl)，也称拱矢度，它是反映拱桥受力特性的一个重要指标。涵洞是用来渲泄路堤下水流的构造物,通常在建造涵洞处路堤不中断。为了区别于桥梁，单孔跨径不到5m的结构物，均称为涵洞。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1B413012掌握桥梁基础分类和受力特点1.比较按桩承载性能分类摩擦桩：当软土层很厚，桩端达不到坚硬土层或岩层上时，则桩顶的极限荷载主要靠桩身与周围土层之间的摩擦力来支承，桩尖处土层反力很小，可忽略不计。端承桩：桩穿过软弱土层，桩端支承在坚硬土层或岩层上时，则桩顶极限荷载主要靠桩尖处坚硬岩土层提供的反力来支承，桩侧摩擦力很小，可以忽略不计。摩擦端承桩：桩顶的极限荷载由桩侧阻力和桩端阻力共同承担，但主要由桩端阻力承受。端承摩擦桩：桩顶的极限荷载由桩侧阻力和桩端阻力共同承担，但主要由桩侧阻力承受。1B413013掌握桥梁下部结构分类和受力特点1．梁桥轻形桥墩、台（1）梁桥轻形桥墩钢筋混凝土薄壁桥墩：施工简便，外形美观，过水性良好，适用于低级土软弱的地区。需耗费用于立模的木料和一定数量的钢筋。柱式桥墩：外形美观，圬工体积少，而且重量较轻。钻孔桩柱式桥墩：适合于多种场合和各种地质条件。通过增大桩径、桩长或用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩。柔性排架桩墩：优点是用料省、修建简便、施工速度快。主要缺点是用钢量大，使用高度和承载能力受到一定限制。因此它只适合于在低浅宽滩河流、通航要求低和流速不大的水网地区河流上修建小跨径桥梁时采用。（2）梁桥轻形桥台设有支撑梁的轻型桥台：适用于单跨桥梁，桥孔跨径6～10m，台高不超过6m。埋置式桥台：桥台所受的土压力小，桥台的体积相应的减少。但是由于台前护坡是用片石做表面防护的一种永久性设施，存在有被洪水冲毁而使台身裸露的可能，故设计时必须慎重进行强度和稳定的验算。分为后倾式、肋形埋置式、双柱式、框架式等类型。其中桩柱式桥台对于各种土地基都适宜,其适用范围是：桥孔跨径8～20m，填土高度3～5m。当填土高度大于5m时宜采用框架式埋置式桥台。钢筋混凝土薄壁桥台：适用于软弱地基的条件，但其构造和施工比...
