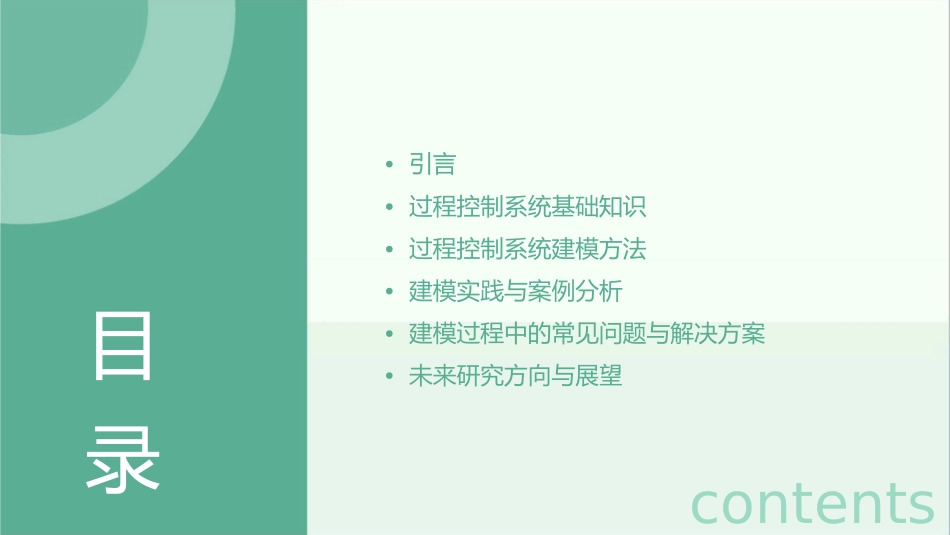

过程控制系统建模方法教学课件•引言•过程控制系统基础知识•过程控制系统建模方法•建模实践与案例分析•建模过程中的常见问题与解决方案•未来研究方向与展望目录contents01引言课程背景过程控制系统是工业自动化领域中的重要组成部分，对生产过程的控制和优化具有关键作用。随着工业4.0和智能制造的推进，对过程控制系统的要求越来越高，建模方法成为研究和应用的重要基础。建模方法的重要性建模是过程控制系统设计和分析的基础，通过建立数学模型可以对系统进行性能评估、预测和控制。掌握建模方法有助于提高工程师和技术人员在过程控制领域的专业能力和竞争力，为工业自动化的发展做出贡献。02过程控制系统基础知识过程控制系统的定义与组成总结词概述过程控制系统的定义、组成和功能，为后续建模方法奠定基础。详细描述过程控制系统是一种自动化系统，用于控制工业生产过程中的各种参数，如温度、压力、流量、液位等，以确保产品质量和生产效率。过程控制系统通常由传感器、控制器、执行器、被控对象和人机界面等部分组成。过程控制系统的分类总结词详细描述介绍过程控制系统的分类方式，包括开环和闭环控制系统、连续和间歇控制系统等。根据控制方式的不同，过程控制系统可以分为开环控制系统和闭环控制系统。开环控制系统是指系统中没有反馈环节，输出只受输入控制；而闭环控制系统则具有反馈环节，系统输出会根据反馈信息进行调整。此外，根据生产特点的不同，过程控制系统还可以分为连续控制系统和间歇控制系统。过程控制系统的发展历程总结词概述过程控制系统的发展历程，包括模拟控制系统、数字控制系统和现代控制系统等阶段。详细描述过程控制系统的发展经历了多个阶段。在模拟控制系统阶段，系统使用模拟电路实现控制功能，随着计算机技术的发展，数字控制系统逐渐取代模拟控制系统。现代控制系统则结合了计算机技术、通信技术和控制技术，具有更高的可靠性和灵活性。03过程控制系统建模方法传统建模方法010203输入输出建模状态空间建模频率域建模基于系统输入和输出数据，通过差分方程或传递函数表示系统动态。通过系统状态变量和状态方程描述系统动态，能够更全面地反映系统内部状态变化。将系统动态转换为频率域表示，通过系统频率响应函数描述系统特性。现代建模方法神经网络建模利用神经网络对非线性系统的自适应学习能力，对过程控制系统进行建模。支持向量机建模基于统计学习理论，构建分类或回归模型，用于过程控制系统的预测和优化。模糊逻辑建模利用模糊集合和模糊逻辑规则描述系统的不确定性，适用于具有模糊特性的过程控制系统。比较与选择精度与复杂性现代建模方法在精度方面可能优于传统方法，但计算复杂度较高，需要更多的数据和计算资源。适用性传统建模方法适用于线性、时不变系统，现代建模方法适用于非线性、时变系统。可解释性传统建模方法具有较好的可解释性，而现代建模方法的可解释性相对较差。泛化能力现代建模方法通常具有更好的泛化能力，能够更好地适应系统变化和未知干扰。04建模实践与案例分析实际案例选择与背景介绍案例选择原则选择具有代表性、实际应用广泛的过程控制系统案例，以便学生更好地理解和掌握建模方法。案例背景介绍对所选案例的背景、应用领域、系统组成等进行详细介绍，帮助学生了解实际系统的运行情况。建模过程演示与实践建模工具介绍建模过程演示学生实践环节介绍常用的过程控制系统建模工具，如MATLAB/Simulink等，并说明其特点和使用方法。通过演示建模过程，向学生展示如何建立过程控制系统的数学模型，包括变量选择、模型构建、参数估计等步骤。提供实践机会，让学生自己动手进行建模实践，加深对建模过程的理解和掌握。案例分析结果与讨论模型验证与分析对所建立的模型进行验证和分析，通过对比实际数据和模拟结果，评估模型的准确性和可靠性。结果讨论与改进针对分析结果进行讨论，探讨模型存在的问题和改进方向，为学生提供改进模型的思路和方法。05建模过程中的常见问题与解决方案数据收集与预处理问题数据收集不全1确保收集所有必要的数据，并记录所有缺失数据的原因。数据质量差进行数据清洗，去除异常...
