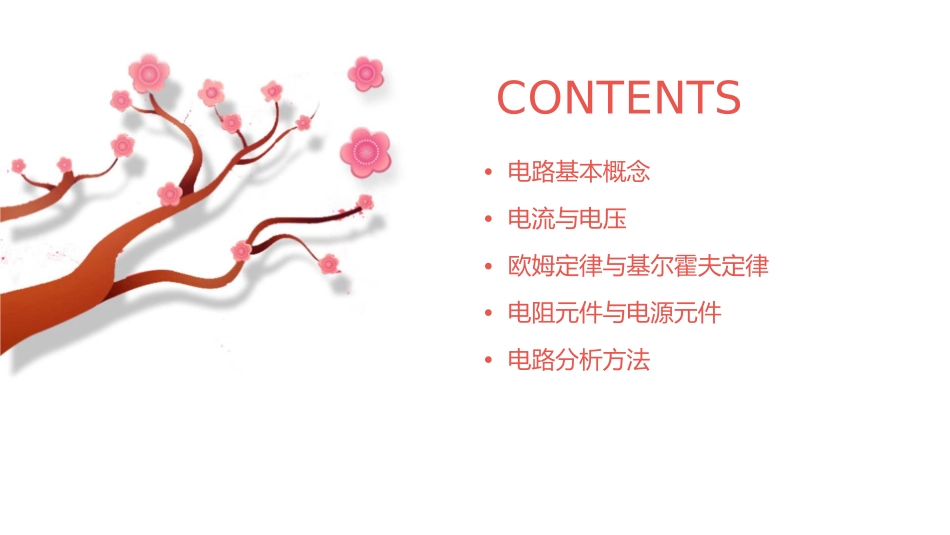

电路基本概念与基本定律课件CONTENTS•电路基本概念•电流与电压•欧姆定律与基尔霍夫定律•电阻元件与电源元件•电路分析方法01电路基本概念电路的定义与组成总结词电路是由电源、负载和中间环节组成的闭合回路，用于传输和转换电能。详细描述电路是电流流通的路径，由电源、负载和中间环节组成。电源提供电能，负载消耗电能，中间环节包括导线和各种元件，如电阻、电容、电感等，用于传输和转换电能。电路的状态与元件总结词电路的状态包括开路、短路和闭路，元件包括电阻、电容、电感等。详细描述电路的状态有开路、短路和闭路三种。开路是指电路中无电流通过，闭路是指电路中有电流通过，短路是指电路中电流很大但电压很低。元件是构成电路的基本单元，包括电阻、电容、电感等，它们在电路中起到不同的作用。电路的分类与特点总结词详细描述电路按功能可分为模拟电路和数字电路，按工作频率可分为低频和高频电路。根据功能不同，电路可分为模拟电路和数字电路。模拟电路用于传输连续变化的模拟信号，数字电路用于传输离散的数字信号。根据工作频率不同，电路可分为低频和高频电路。低频电路的工作频率一般在300kHz以下，高频电路的工作频率一般在300kHz以上。VS02电流与电压电流的定义与性质电流单位时间内通过导体横截面的电荷量，用符号I表示，单位为安培（A）。性质电流具有连续性、方向性和传导性，是电荷定向移动形成的。电压的定义与性质电压电场中两点之间的电位差，用符号U表示，单位为伏特（V）。性质电压具有方向性和电位差性，是推动电荷定向移动形成电流的原因。电位与电势电位电场中某点的相对电位，表示电荷在该点具有的电势能，单位为伏特（V）。电势电场中某点的电位大小，表示电荷在该点具有的电势能大小，单位为伏特（V）。03欧姆定律与基尔霍夫定律欧姆定律总结词欧姆定律是电路分析中最基本的定律之一，它描述了电路中电压、电流和电阻之间的关系。注意事项欧姆定律适用于线性电阻和恒定电压源的情况，对于非线性电阻和变化的电压源，欧姆定律可能不适用。基尔霍夫定律总结词基尔霍夫定律是电路分析中的基本定律，它包括基尔霍夫电流定律和基尔霍夫电压定律。详细描述基尔霍夫电流定律指出，在任意闭合电路中，流入节点的电流总和等于流出节点的电流总和。基尔霍夫电压定律指出，在任意闭合电路中，沿着闭合路径绕行一圈，各段电压的代数和为零。注意事项基尔霍夫定律适用于集总参数电路，对于分布参数电路，如传输线等，基尔霍夫定律可能不适用。04电阻元件与电源元件电阻元件定义电阻元件是表示纯电阻的理想元件，其电压和电流的关系由欧姆定律决定。符号通常用字母R表示。特性遵循欧姆定律，即电压与电流成正比，与电阻成正比。应用用于表示电路中的电阻器、电热器等。电源元件符号特性电压源通常用字母V表示，电流源通常用字母A表示。电压源的电压保持不变，电流源的电流保持不变。应用定义用于表示电池、发电机等电源设备。电源元件是表示电源的理想元件，分为电压源和电流源两种类型。电源的等效变换定义应用简化电路分析，将复杂的电源电路简化为易于分析的形式。电源的等效变换是指将一个复杂的电源电路等效为简单的电源元件或多个电源元件的组合。01020304方法注意点通过开路电压和短路电流进行等效变换。在进行等效变换时，需要注意等效后电路的其他部分是否仍然保持原样。05电路分析方法支路电流法总结词详细描述通过已知的电源和电阻关系，求解未知的支路电流。支路电流法是一种基于基尔霍夫定律的电路分析方法，通过设定未知的支路电流，并根据电源和电阻的关系建立方程组，求解未知的支路电流。适用范围步骤适用于具有多个支路的电路，特别是支路电流未知数较少设定未知的支路电流，根据基尔霍夫定律建立方程组，求解未知的支路电流。的情况。节点电压法输入标题详细描述节点电压法是一种基于基尔霍夫定律的电路分析方法，通过设定未知的节点电压，并根据电源和电阻的关系建立方程组，求解未知的节点电压。通过已知的电源和电阻关系，求解未知的节点电压。总结词适用范围设定未知的节点电压，根据基尔霍夫定律建立方程组，求解未知的节点电...
