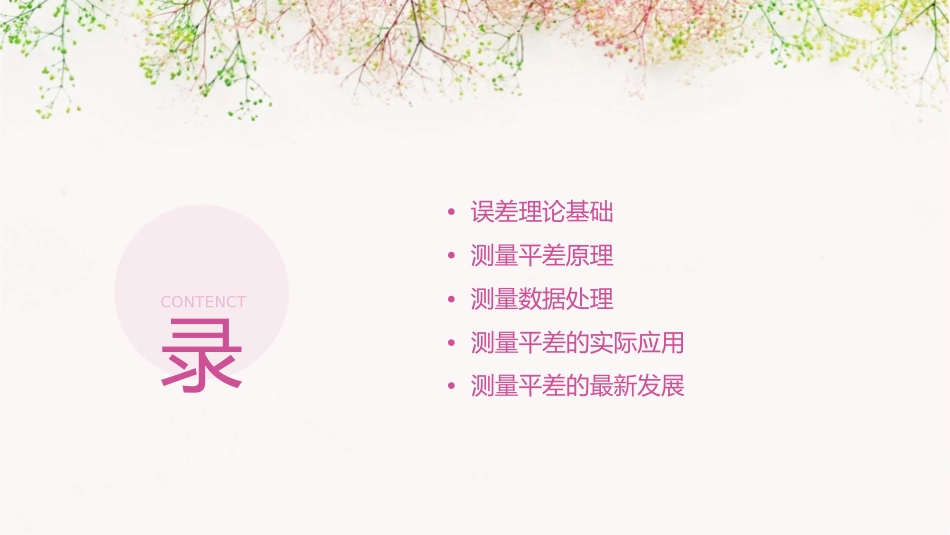

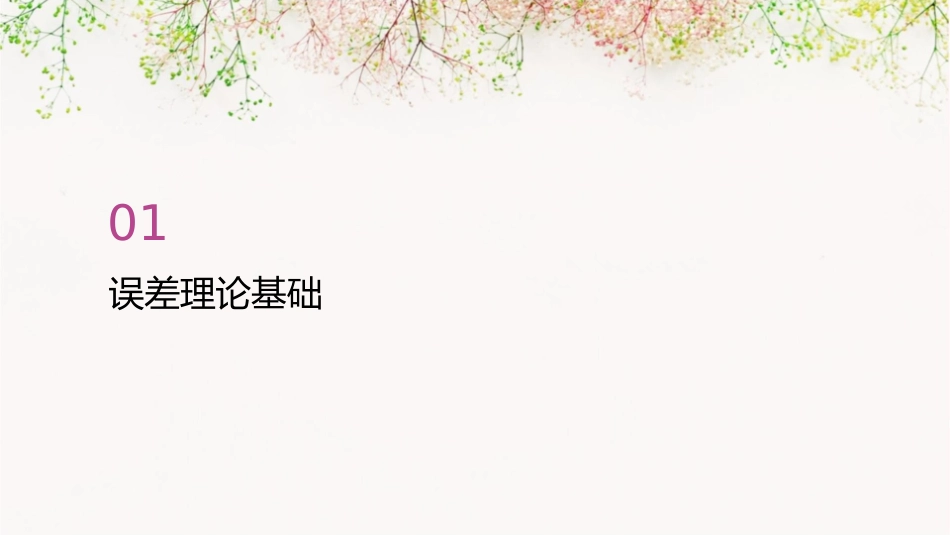

误差理论与测量平差基础通用课件•误差理论基础•测量平差原理•测量数据处理CONTENCT录•测量平差的实际应用•测量平差的最新发展01误差理论基础误差定义与分类01020304误差定义系统误差随机误差粗大误差测量误差是指测量结果与被测量真值之间的差异。根据误差的性质，可分为系统误差、随机误差和粗大误差。由于测量工具或测量方法本身存在的缺陷或误差，使得测量结果总是偏向一个固定方向或数值的误差。由于各种随机因素引起的测量结果的不确定性或偶然性，使得每次测量的结果都略有差异的误差。由于测量过程中出现错误或异常情况导致的明显偏离真实值的误差。误差传播定律误差传播定律是描述测量误差随被测量值的变化而变化的规律，包括线性传播和非线性传播两种情况。线性传播是指当被测量值成比例变化时，测量误差也成比例变化；非线性传播是指被测量值变化时，测量误差的变化规律不是线性的。误差传播定律是测量数据处理和分析的基础，可以帮助我们了解误差的来源和影响，并采取相应措施减小误差。误差的来源与影响误差来源主要包括测量工具、测量环境、测量方法和操作人员等方面。例如，测量工具的精度不高、测量环境的不稳定、测量方法的缺陷以及操作人员的主观失误等都可能导致误差的产生。误差的存在会对测量的可靠性和精度产生影响，使得测量结果的可信度降低。为了减小误差的影响，需要采取一系列措施，如选用高精度测量工具、稳定测量环境、优化测量方法以及提高操作人员的技能水平等。02测量平差原理平差基本概念平差测量误差通过对测量数据进行处理和调整，消除或减小误差，提高测量精度的方法。测量过程中由于各种因素的影响，导致测量结果与真实值之间的差异。残差权观测值与平差计算出的估值之差，反映观测值的误差。衡量观测值可靠性的数值，通常与观测值的精度成正比。最小二乘平差最小二乘法通过最小化观测值与计算值之间的残差平方和，求解最优解的方法。正规方程根据最小二乘原理建立的关于参数的线性方程组。参数估计利用最小二乘法对参数进行最优估计，得到参数的最佳估值。参数的最小二乘估值使残差平方和最小的参数值。平差结果的精度评估精度单位权方差衡量平差结果可靠性的指标，通常用单位权衡量平差结果中每个参数精度相对于总体精方差来衡量。度的比例。协方差矩阵平差精度评定表示各参数之间误差相关程度的矩阵，用于评估参数的精度和可靠性。通过计算各种统计量，对平差结果的精度进行评估和检验，以确保结果的可靠性。03测量数据处理数据预处理100%80%80%数据转换数据清洗数据集成去除或修正错误、异常或不完整的数据，确保数据质量。将多个来源的数据进行整合，形成一个统一的数据集。将数据转换为适合分析的格式或单位，如将经纬度转换为平面坐标。异常值检测与处理异常值原因分析分析异常值产生的原因，如设备故障、观测失误等。异常值识别通过统计方法、可视化手段或模型诊断，发现数据中的异常值。异常值处理根据异常值产生的原因，采取删除、替换或修正等处理方式。数据平滑与滤波平滑方法采用移动平均、指数加权等方法对数据进行平滑处理，消除随机波动。滤波方法利用滤波器对数据进行滤波处理，分离出信号与噪声，提高数据质量。滤波效果评估通过对比滤波前后的数据，评估滤波效果，确保达到预期目标。04测量平差的实际应用工程测量中的平差应用道路测量桥梁测量隧道测量在道路工程中，测量平差技术用于确定道路中心线位置，控制道路横断面和纵断面的测量精度，确保道路建设的质量和安全性。桥梁工程中，测量平差技术用于确定桥梁墩台位置、高程和平面位置，控制施工放样精度，确保桥梁结构的稳定性和安全性。在隧道工程中，测量平差技术用于控制隧道洞口的平面位置和高程，确保隧道施工的精度和安全性，避免因测量误差导致的隧道贯通误差。航空摄影测量中的平差应用像控点布设在航空摄影测量中，测量平差技术用于确定像控点的位置和数量，优化像控点布设方案，提高摄影测量精度。空中三角测量利用测量平差技术，对航空摄影图像进行内方位元素和外方位元素的解算，获取高精度地形信息，为数字地图制作和工程规划提供可靠的数据支持。GI...
