齿轮传动的类型及应用课件VIP免费

齿轮传动的类型及应用课件_第1页
1/26

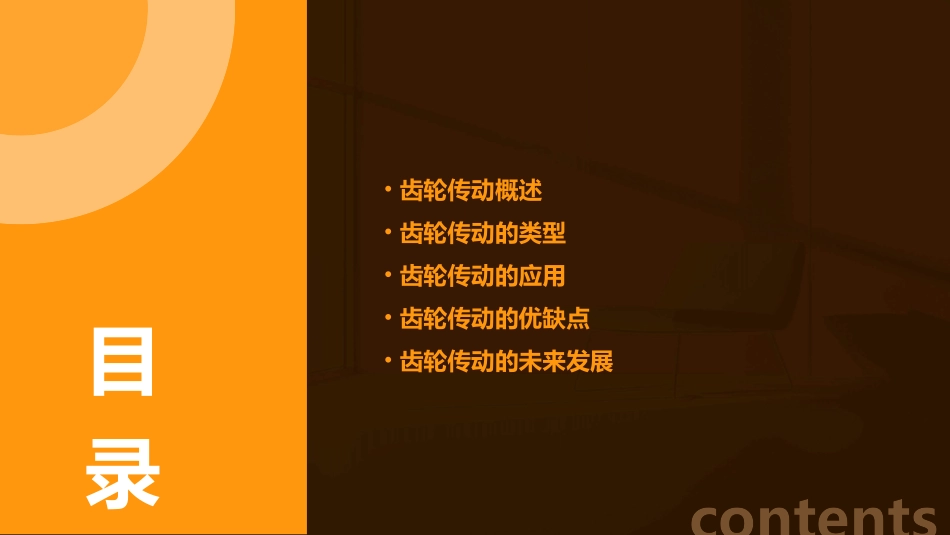

齿轮传动的类型及应用课件_第2页
2/26
齿轮传动的类型及应用课件_第3页
3/26
齿轮传动的类型及应用课件•齿轮传动概述•齿轮传动的类型•齿轮传动的应用•齿轮传动的优缺点•齿轮传动的未来发展contents目录CHAPTER01齿轮传动概述齿轮传动的定义齿轮传动是一种通过两个或多个齿轮之间的相互作用,实现转矩和运动传递的机械传动方式。齿轮传动的原理齿轮传动利用了齿轮之间的齿廓啮合原理,实现动力的传递和运动的变化。当两个齿轮相互啮合时,一个齿轮的旋转会引起另一个齿轮的旋转,从而实现转矩和运动的传递。齿轮传动的定义与原理齿轮传动可以追溯到古代,最初用于水力机械和纺织机械中。齿轮传动的起源随着工业革命的兴起,齿轮传动得到了广泛的应用和改进。现代齿轮传动技术已经高度发展,出现了各种类型的齿轮,如圆柱齿轮、圆锥齿轮、蜗轮蜗杆等,满足了各种不同的传动需求。齿轮传动的发展齿轮传动的历史与发展齿轮传动的分类根据不同的分类标准,齿轮传动可以分为多种类型。按传动轴的空间位置可分为平面齿轮传动和空间齿轮传动;按齿廓形状可分为渐开线齿轮传动、圆弧齿轮传动和摆线齿轮传动等;按工作条件可分为闭式齿轮传动和开式齿轮传动。齿轮传动的特点齿轮传动具有效率高、结构紧凑、工作可靠、寿命长等优点,因此在各种机械传动中被广泛采用。但是,齿轮传动也有一些缺点,如制造和安装精度要求高、对工作环境的要求较高(如防尘、防水等)等。齿轮传动的分类与特点CHAPTER02齿轮传动的类型直齿圆柱齿轮传动定义两个直齿圆柱齿轮的轮齿相互咬合,使两个旋转轴之间传递运动和动力。特点结构简单,制造容易,运转平稳,传动效率高。应用适用于中、低速传动,如减速器、传动装置等。两个斜齿圆柱齿轮的轮齿相互咬合,使两个旋转轴之间传递运动和动力。定义特点应用承载能力高,运转平稳,振动和噪音较小。适用于中、高速传动,如汽车变速器、工业机械等。030201斜齿圆柱齿轮传动两个圆锥齿轮的轮齿相互咬合,使两个旋转轴之间传递运动和动力。定义可以改变传动方向,传动效率高,承载能力大。特点适用于重型机械、农业机械、石油化工机械等。应用圆锥齿轮传动蜗杆与蜗轮相互咬合,使蜗杆旋转,同时蜗轮得到旋转运动。定义传动比大,结构紧凑,传动平稳,噪音小。特点适用于传递大功率、大传动比、小中心距的传动,如减速器、调节装置等。应用蜗杆传动特点承载能力高,运转平稳,振动和噪音较小。定义两个交错轴斜齿轮的轮齿相互咬合,使两个旋转轴之间传递运动和动力。应用适用于需要交错轴传动的场合,如搅拌机、输送机等。交错轴斜齿轮传动CHAPTER03齿轮传动的应用传动装置在各种机械设备中,齿轮传动作为传动装置,将动力从输入轴传递到输出轴,实现机械能的有效传递。精密仪器在各种精密仪器中,如测量仪器、试验设备等,齿轮传动作为高精度传动装置,能够保证仪器的测量精度和稳定性。减速器在各种工业机械中,如纺织机械、印刷机械等,齿轮传动作为减速装置,能够实现高速运转的设备减速到所需的工作速度。工业机械领域的应用123在汽车变速器中,齿轮传动作为关键的传动方式,通过改变齿轮的传动比,实现汽车在不同行驶状态下的变速需求。变速器在汽车发动机中,齿轮传动用于曲轴与凸轮轴之间的传动,保证发动机的正常运转。发动机在汽车差速器中,齿轮传动作为实现左右轮差速的关键机构,保证汽车在不同路况下的稳定行驶。差速器汽车领域的应用在航空发动机中,齿轮传动用于将燃气产生的能量传递到螺旋桨或尾喷管,实现飞机的推进。发动机在航天控制系统中,齿轮传动用于传递控制信号和动力,保证航天器的稳定控制。控制系统航空航天领域的应用在船舶推进系统中,齿轮传动用于将发动机产生的动力传递到螺旋桨,实现船舶的推进。在船舶舵机系统中,齿轮传动用于传递舵机的操作力矩,实现船舶航向的调整。船舶领域的应用舵机系统推进系统其他领域的应用医疗器械在医疗器械中,如手术器械、康复设备等,齿轮传动作为高精度、稳定的传动方式,能够保证医疗设备的准确性和可靠性。办公设备在办公设备中,如复印机、打印机等,齿轮传动作为重要的传动部件,能够保证设备的稳定运行和高效工作。CHAPTER04齿轮传动的优缺点优点齿轮传动具有较高...
