实验一开环直流调速系统的仿真实验第1页共6页实验一开环直流调速系统的仿真一、实验目的1、熟悉并掌握利用MATLAB中Simulink建立直流调速系统的仿真模型与进行仿真实验的方法
2、掌握开环直流调速系统的原理及仿真方法
二、实验内容开环直流调速系统的仿真框图如图1所示,根据系统各环节的参数在Simulink中建立开环直流调速系统的仿真模型,按照要求分别进行仿真实验,输出直流电动机的电枢电流Id与转速n的响应数据,绘制出它们的响应曲线,并对实验数据进行分析,给出相应的结论
+—*n()Usss1KTs1/1lRTsmRTse1C()nsEd()Is+dL()Is_图1开环直流调速系统的仿真框图开环直流调速系统中各环节的参数如下:直流电动机:额定电压UN=220V,额定电流IdN=55A,额定转速nN=1000r/min,电动机电势系数Ce=0、192V·min/r
假定晶闸管整流装置输出电流可逆,装置的放大系数Ks=44,滞后时间常数Ts=0、00167s
电枢回路总电阻R=1、0Ω,电枢回路电磁时间常数Tl=0、00167s,电力拖动系统机电时间常数Tm=0、075s
对应额定转速时的给定电压Un*=4、364V
三、实验步骤1、根据开环直流调速系统的各环节参数建立空载时的Simulink仿真框图,如图2所示
图2空载时开环直流调速系统的仿真框图2、设置合适的仿真时间,利用out器件或示波器将相关数据输出到MATLAB的Workspace中,并在MATLAB中利用plot(X,Y)函数绘制出空载时直流电动机的电枢电流Id与转速n的响应曲线,记录并分析实验数据,给出相应的结论
3、根据开环直流调速系统的各环节参数建立带负载时的Simulink仿真框图,如图3所示

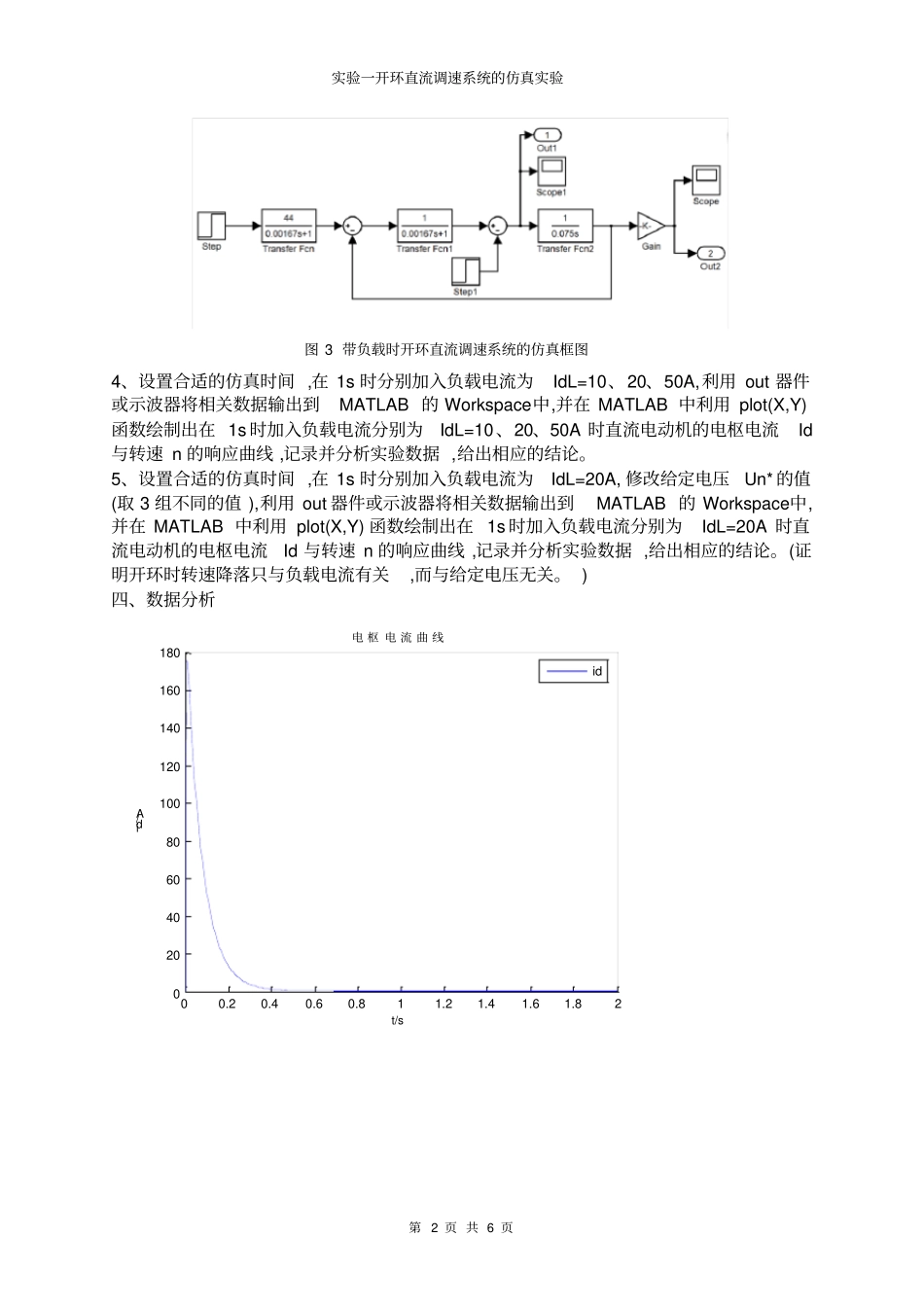

实验一开环直流调速系统的仿真实验第2页共6页图3带负载时开环直流调速系统的仿真框图4、设置合适的仿真时间,在1s
