无线信道的统计描述课件VIP专享VIP免费

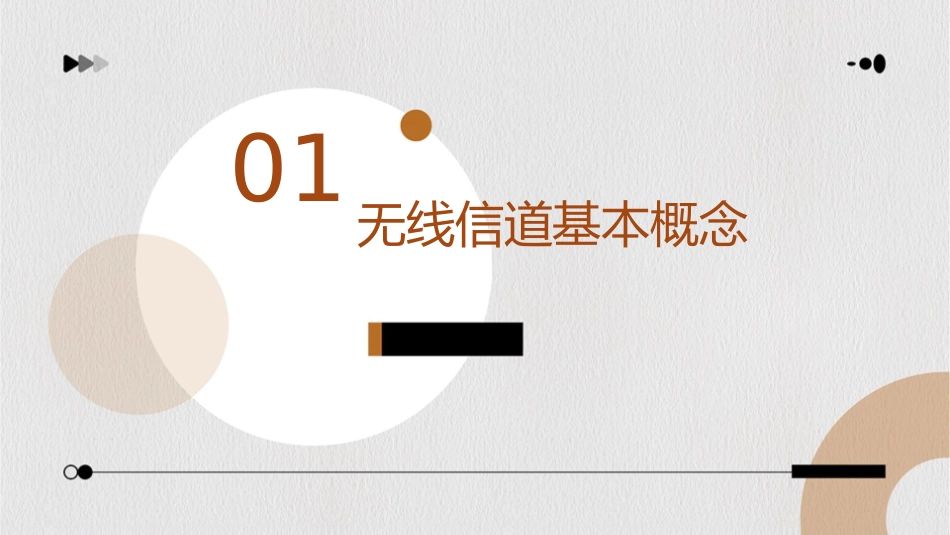

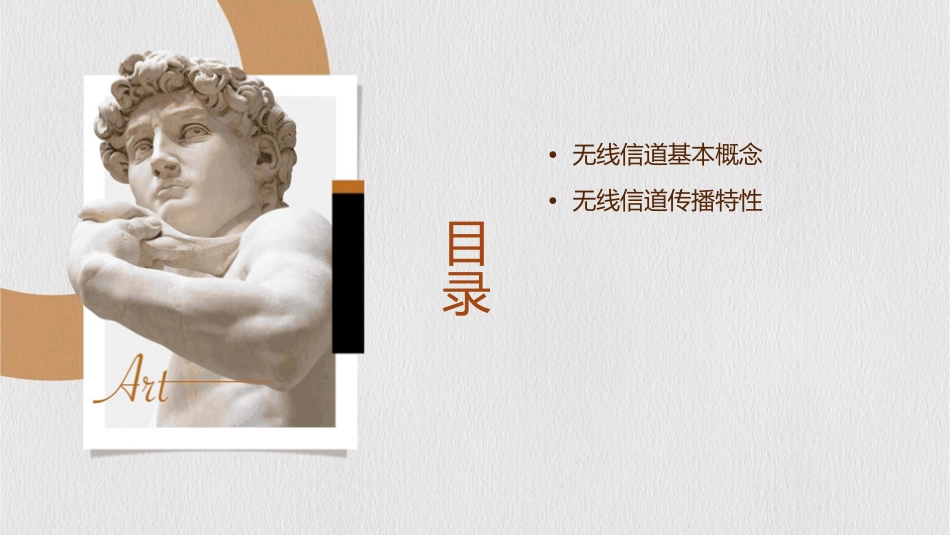

无线信道的统计描述课件•无线信道基本概念•无线信道传播特性目录01无线信道基本概念无线信道定义与分类无线信道定义无线信道是指电磁波在空间中传播的通道，用于实现无线通信设备之间的信息传输。无线信道分类无线信道可根据传播环境、信号频率和传播方式等因素进行分类，如视距传播信道、散射传播信道、多径传播信道等。无线信道特点分析信号衰减多径效应无线信道中信号传播过程中会受到空气、建筑物、地形等障碍物的影响，导致信号强度逐渐减弱，即信号衰减。由于无线信道中存在多种传播路径，同一信号可能通过不同路径到达接收端，导致信号叠加产生多径效应，影响通信质量。时变性带宽有限无线信道受到环境因素的影响，如天气、移动物体等，导致信道特性随时间发生变化，即时变性。无线信道可用带宽有限，不同设备和服务需要共享有限的频谱资源，因此需要对信道进行合理分配和管理。无线信道研究意义提高通信质量提升网络性能推动技术创新通过研究无线信道的特性，可以优化通信系统的设计和参数配置，提高通信质量和可靠性。无线信道作为无线通信网络的基础，其性能直接影响到网络的整体性能。研究无线信道有助于提升网络性能，满足不断增长的业务需求。无线信道研究涉及电磁学、通信原理、信号处理等多个领域，推动相关领域的技术创新和发展。02无线信道传播特性大尺度衰落路径损耗电磁波在自由空间中传播时，随着距离的增加，信号强度逐渐减弱的现象。阴影衰落由于地形、建筑物等障碍物对电磁波的遮挡而引起的信号强度变化。小尺度衰落多径传播同一信号通过不同路径到达接收端，产生相位和幅度的差异，导致信号叠加后产生衰落的现象。时延扩展多径传播导致信号到达接收端的时间不同，造成信号在时间上的扩展。多径传播与衰落瑞利衰落在存在大量散射体的情况下，接收信号的包络服从瑞利分布，这种衰落称为瑞利衰落。莱斯衰落当存在一条直射路径（视距路径）和多条散射路径时，接收信号的包络服从莱斯分布，这种衰落称为莱斯衰落。03无线信道统计描述方法概率密度函数010203定义性质常见类型描述随机变量取值概率分布的函数，常用$f(x)$表示。非负性、规范性、实值性。高斯分布、瑞利分布、莱斯分布等。相关性函数定义123描述信道中不同位置或时间点上的信号取值之间的相关程度的函数，常用$R(\tau)$表示，其中$\tau$为时间差或空间距离。性质对称性、最大值在$\tau=0$处、随着$|\tau|$增大而减小等。应用用于信道估计、信号检测等。功率谱密度01020304定义性质与相关性函数关系应用描述信道中信号功率在不同频率上的分布情况的函数，常用$P(f)$表示，其中$f$为频率。非负性、规范性、实值性等。功率谱密度是相关性函数的傅里叶变换。用于信道容量分析、信号调制方式选择等。04无线信道建模与仿真无线信道建模方法基于测量的建模根据实际测量数据，利用统计方法提取信道特征参数，建立信道模型。基于理论的建模根据电磁波传播理论，考虑信道中的多径、阴影、衰落等效应，建立信道模型。基于机器学习的建模利用机器学习算法，从大量测量数据中学习信道特征，建立信道模型。无线信道仿真技术基于软件的仿真利用计算机仿真软件，模拟无线信道的传播环境、信号传播过程、接收信号特性等，评估信道性能。基于硬件的仿真利用专用硬件设备，模拟无线信道的传播环境、信号传播过程、干扰等效应，生成真实的无线信号，用于测试和评估通信系统性能。典型无线信道模型介绍Rayleigh信道模型010203适用于描述存在大量散射体的无线信道，如城市、室内等环境。Rician信道模型适用于描述存在直射路径和散射路径的无线信道，如郊区、农村等环境。Nakagami信道模型适用于描述多径衰落和阴影衰落并存的无线信道，具有更广泛的适用范围。05无线信道测量与评估无线信道测量技术信道建模技术根据无线信道测量数据，建立信道模型，用于描述无线信道的统计特性，包括路径损耗、阴影衰落、多径效应等。信道探测技术利用探测信号对无线信道进行探测，获取信道状态信息，包括多径时延、多普勒频移等。信道仿真技术利用信道模型生成仿真数据，用于评估无线通信系统的性能，包括误码率、吞吐量等。无线信道...
