接地装置的接地阻抗课件VIP免费

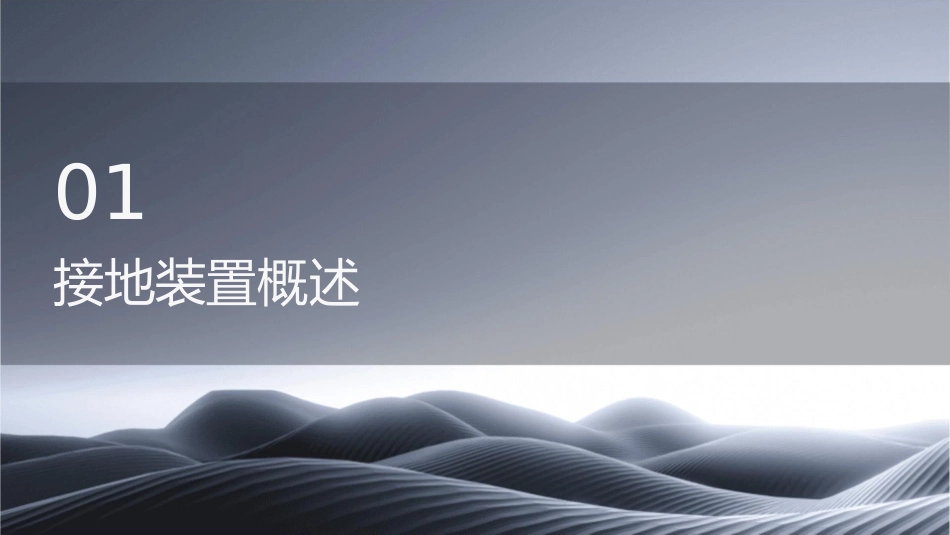

接地装置的接地阻抗课件_第1页
1/25

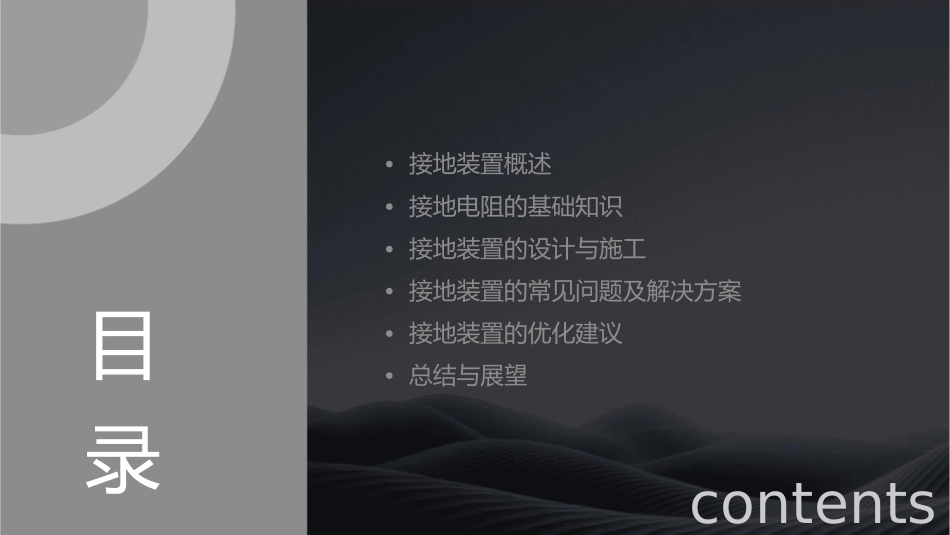

接地装置的接地阻抗课件_第2页
2/25
接地装置的接地阻抗课件_第3页
3/25
•接地装置概述•接地电阻的基础知识•接地装置的设计与施工•接地装置的常见问题及解决方案•接地装置的优化建议•总结与展望目录contents01接地装置概述接地装置的定义01接地装置是指将电气设备与大地相连的设施,目的是为了防止电气事故的发生,保障人身安全和设备正常运行。02接地装置的作用主要是将可能产生的电流、电压引入大地,以保护人身安全和设备正常运行。接地装置的分类保护接地是将电气设备的金属外壳接地,以防止设备漏电时电击伤人;工作接地是将电力系统的中性点接地,以保障三相电的电压稳定;防雷接地是将雷电引入大地,以保护设备和人身安全。按照使用目的,接地装置可分为保护接地、工作接地按照材料类型,接地装置可分为金属接地极、石墨接地极、接地线等。金属接地极常用的有角钢、扁钢、钢管等;石墨接地极主要由石墨制成,具有导电性和稳定性好的特点;接地线有扁铜线、圆铜线等,具有良好的导电性能。和防雷接地等。02接地电阻的基础知识接地电阻的定义接地电阻是指电流通过接地装置流入大地时,接地电极与大地之间的电阻。接地电阻的数值等于接地电极的电位与通过接地电极流入大地的电流的比值。接地电阻的大小直接反映了接地装置对大地的导电性能。接地电阻的测量方法采用交流电流源和电压表测量接地电阻,通过测量接地极上的电流和电压,计算得出接地电阻值。另一种测量方法是采用接地电阻测试仪,通过向接地装置施加交流电流,测量接地极上的电位,从而计算出接地电阻值。接地电阻的标准值01020304对于不同的设备和系统,对接地电阻的标准值有不同的规定。在电力系统中,一般规定接地电阻的数值应小于等于4欧姆。对于高精度设备,接地电阻的数值要求更低,例如小于等于0.1欧姆。在电子设备中,一般要求接地电阻的数值小于等于1欧姆。03接地装置的设计与施工接地装置的设计原则符合规范设计接地装置时应遵守相关的规范和标准,如国家电气接地设计规范等,以确保接地装置的设计合理、合规。确保安全首先应考虑接地装置的安全性,确保其能够有效地降低电气设备的接地电阻,防止雷电等危险事故的发生。考虑环境设计接地装置时应充分考虑现场环境,包括土壤湿度、土壤电阻率、气候条件等因素,以确定最合适的接地方式和材料。接地装置的施工流程01020304施工准备安装接地极连接导体检测验收在施工前应做好充分的准备工作,包括现场勘察、设计交底等环节。根据设计要求安装接地极,并确保其埋设深度和间距符合规范要求。将接地极与导体连接起来,导体应采用耐腐蚀、高导电率的材料。在施工完成后进行接地电阻检测验收,确保接地装置的接地电阻值符合设计要求。接地装置的验收标准外观检查检查接地装置的外观是否完好,有无明显的损伤或变形。性能测试对验收的接地装置进行性能测试,包括接地电阻值的测量等,以确保其性能符合设计要求。04接地装置的常见问题及解决方案接地装置电阻值不达标原因分析接地装置的电阻值不达标通常是由于地质条件、施工环境、材料质量等方面的原因导致的。例如,土壤电阻率过高、接地极布置不合理、连接部位松动等。解决方案针对不同原因,采取不同的解决方案。例如,更换施工环境、使用降阻剂、增加接地极数量、紧固连接部位等。接地装置的寿命问题原因分析接地装置的寿命问题主要是由于材料老化、机械损伤、电化学腐蚀等原因导致的。例如,接地线长期承受电流,导致材料逐渐疲劳;接地极在土壤中受到物理和化学腐蚀等。解决方案针对不同原因,采取不同的解决方案。例如,使用耐腐蚀材料、定期检查和维护、采用阴极保护等措施来延长接地装置的使用寿命。接地装置的安全问题原因分析接地装置的安全问题主要是由于接地线松动、断裂,或者接地极位置不当等原因导致的。例如,施工过程中安装不规范,导致接地线与接地极连接不牢固;接地极位置距离建筑物过近,存在安全隐患等。解决方案针对不同原因,采取不同的解决方案。例如,加强施工过程中的质量监管、定期检查和维护、及时更换损坏的接地装置等措施来保障接地装置的安全运行。05接地装置的优化建议采用新型材料总结词使用新型材料可以降低接地装置的接地阻抗。详细描述新型...
