有限元分析基础教学课件VIP免费

有限元分析基础教学课件_第1页
1/26

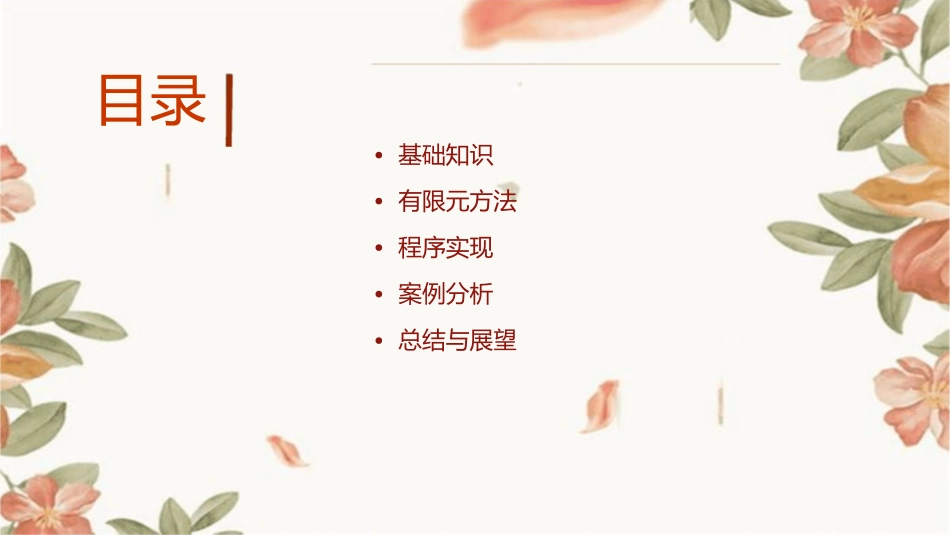

有限元分析基础教学课件_第2页
2/26
有限元分析基础教学课件_第3页
3/26
有限元分析基础教学课件目录•基础知识•有限元方法•程序实现•案例分析•总结与展望01引言什么是有限元分析有限元分析是一种数值分析方法,通过将一个连续的物理系统离散化为有限个简单单元的组合,来近似模拟真实系统的行为和性能。它广泛应用于工程、物理学、生物学等领域,是一种解决复杂问题的有效工具。为什么学习有限元分析有限元分析可以帮助学生和工程师了解如何使用数值方法解决各种实际问题。它提供了对复杂系统的深入理解,并能够解决难以解析的问题。通过使用有限元分析,学生和工程师可以更好地理解工程系统的性能,优化设计并提供更有效的解决方案。如何学习有限元分析学习有限元分析需要掌握一定的数学和物理基础知识,例如线性代数、微积分、物理等。熟悉并掌握有限元分析软件是学习有限元分析的重要环节,例如ANSYS、SolidWorks等。通过阅读教材、参加培训课程、参与研究项目等方式,可以逐步掌握有限元分析的方法和应用。02基础知识弹性力学基本方程平衡方程描述物体在力作用下的平衡状态。几何方程描述物体的变形情况。物理方程描述材料的应力-应变关系。变形体虚功原理虚功原理在变形体上引入虚位移,并计算虚功,通过虚功等于零的条件,求解平衡方程。虚位移在有限元分析中,将真实位移离散为多个节点的位移,这些位移称为虚位移。最小势能原理与里茨方法最小势能原理在变形过程中,物体总势能的变化等于零,即在平衡状态下,物体的总势能达到最小值。里茨方法一种基于最小势能原理的有限元分析方法,通过将问题离散化为多个子问题,并求解每个子问题的线性方程组,得到问题的近似解。03有限元方法有限元方法的基本思想划分网格近似解法求解平衡方程将连续的求解区域离散为有限个小的单元,单元之间通过节点连接。用每个小单元上的近似函数来逼近原函数,通过建立每个小单元上的平衡方程,结合边界条件和初始条件,求解每个小单元的近似解。从而得到整个求解区域的近似解。有限元方法的实现步骤划分网格求解方程将求解区域离散为有限个小的单通过求解刚度矩阵方程,得到每个小单元的位移分布和应力分布。元,选择合适的网格划分方式,如三角形、四边形等。01020304建立模型建立刚度矩阵根据实际问题的需求,建立合适的数学模型,包括定义求解区域、定义材料属性、施加边界条件等。通过每个小单元上的平衡方程,建立整个求解区域的刚度矩阵。有限元方法的应用范围010203工程结构分析流体动力学分析热传导分析用于分析各种工程结构的力学行为,如桥梁、建筑、航空航天等。用于分析流体动力学问题,如流体速度场、压力场等。用于分析热传导问题,如温度场分布、热传导速率等。04程序实现有限元分析软件介绍前言主要功能适用范围介绍有限元分析软件的发展历程和在工程领域的重要性。列举软件的主要功能和特点,如建模、网格划分、求解、结果后处理等。说明软件的适用范围和领域,如结构分析、流体动力学分析、热分析等。有限元分析软件操作流程建立模型运行分析详细描述如何使用软件建立有限元模型,包括几何建模、网格划分、材料属性设置等步骤。说明如何为模型设定边界条件和施加载荷,包括位移、力、温度等。设定边界条件和载荷结果后处理讲述如何运行分析,包括选择求解器、设置迭代次数、收敛判据等。介绍如何查看和解析结果,包括位移、应力、应变等。有限元分析软件编程接口API文档提供API文档以供用户查阅和调用。软件支持的语言介绍软件支持的编程语言,如Fortran、C、Python等。示例代码提供一些示例代码以供用户学习和参考。05案例分析平面应力问题有限元分析总结词通过本案例,学生可以学习到如何使用有限元方法来分析平面应力问题,掌握节点力、位移、应力和应变等基本概念,并了解如何根据计算结果进行正确的分析。详细描述本案例首先介绍了有限元分析的基本原理和步骤,然后通过一个简单的平面应力问题进行了演示。学生可以通过对节点力、位移、应力和应变等基本概念的讲解,了解如何进行有限元建模、计算和分析。同时,本案例还提供了相应的计算程序代码,方便学生进行实践操作。梁的弯曲问题有限元分析总结词本案例通过一个简单的梁弯曲问题,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

有限元分析基础教学课件
