空气流量传感器全解课件VIP免费

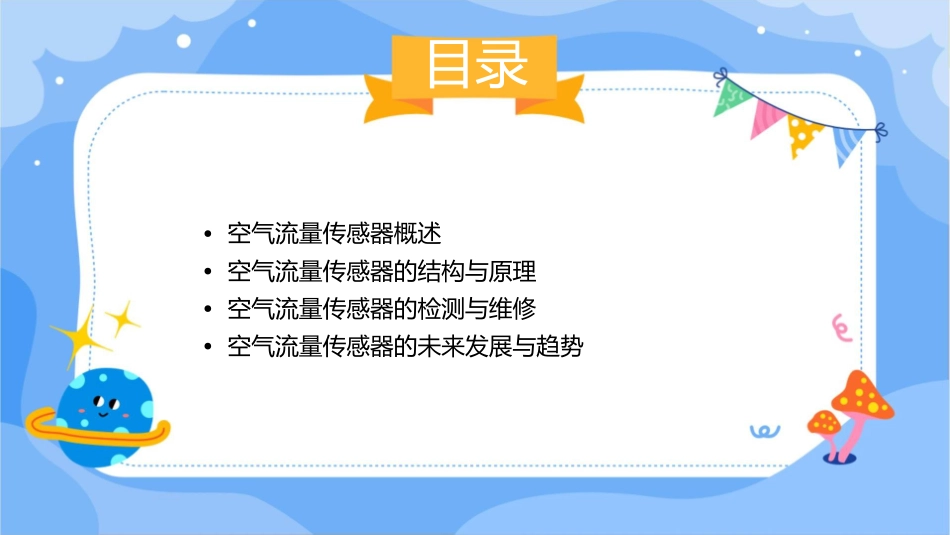

空气流量传感器全解课件目录•空气流量传感器概述•空气流量传感器的结构与原理•空气流量传感器的检测与维修•空气流量传感器的未来发展与趋势空气流量传感器概述定义与作用定义空气流量传感器是一种用于测量和控制空气流量的装置，通常安装在发动机进气系统中，用于检测进入发动机的空气流量，为发动机控制系统提供重要的参数。作用为发动机控制系统提供精确的空气流量信号，帮助控制燃油喷射和点火时刻，提高发动机的性能和燃油经济性。工作原理简介工作原理空气流量传感器通过测量空气流过传感器的速度或质量来计算空气流量。常见的空气流量传感器有热式、涡流式、超声波式等。热式传感器利用热电阻或热电偶的原理，将空气流量转化为电信号输出。涡流式传感器利用空气流过传感器的涡流效应，通过测量涡流产生的磁场变化来计算空气流量。超声波式传感器利用超声波在空气中传播的速度与空气流速的关系，通过测量超声波传播时间来计算空气流量。分类与应用分类根据工作原理和应用场景，空气流量传感器可分为体积流量型和质量流量型两类。体积流量型传感器主要测量空气的体积流量，如热线式、涡街式等；质量流量型传感器主要测量空气的质量流量，如卡门涡街式、超声波式等。应用广泛应用于汽车、摩托车、工业自动化等领域，用于控制发动机的进气量，提高发动机的性能和燃油经济性。空气流量传感器的结构与原理叶片式空气流量传感器总结词结构简单，可靠性高详细描述叶片式空气流量传感器主要由测量腔体、叶片、电位计和滑片组成。当空气流经叶片时，叶片会转动，电位计的滑片随之转动，从而改变电阻值，将空气流量转化为电信号输出。由于其结构简单、可靠性高，叶片式空气流量传感器在汽车工业中广泛应用。卡门涡旋式空气流量传感器总结词精度高，稳定性好详细描述卡门涡旋式空气流量传感器利用卡门涡旋原理测量空气流量。当空气流经涡旋发生器时，会在下游形成交替的旋涡，旋涡的频率与空气流量成正比。传感器通过检测旋涡频率即可计算出空气流量。由于其精度高、稳定性好，卡门涡旋式空气流量传感器广泛应用于发动机控制系统。热线式空气流量传感器总结词响应速度快，测量范围广详细描述热线式空气流量传感器由发热元件和热敏电阻组成。发热元件加热空气，热敏电阻检测空气温度。当空气流经发热元件时，会带走热量，使热敏电阻检测到的温度发生变化，从而计算出空气流量。热线式空气流量传感器的响应速度快、测量范围广，适用于高速变化的空气流量测量。空气流量传感器的检测与维修检测方法检测电源电压检测气流情况检查空气流量传感器的电源电压是否正常，以确保传感器能够正常工作。观察空气流量传感器的气流情况，检查是否有堵塞或漏气现象。检测信号电压检测线路连接使用万用表测量空气流量传感检查空气流量传感器的线路连器的信号电压，判断传感器输接是否牢固，确保传感器与发动机控制单元之间的通信畅通。出信号是否正常。常见故障与排除传感器损坏线路故障如果传感器损坏，需要更换新的传感检查线路连接，确保传感器与发动机控制单元之间的通信畅通。器。信号异常发动机性能问题如果信号电压异常，可能是传感器内部故障或气流异常，需要进一步检查。如果发动机性能出现问题，可能是空气流量传感器故障引起的，需要检查传感器的工作状态。维修保养建议定期检查清洁保养更换滤清器使用原厂配件建议定期对空气流量传感器进行检查，确保其工作正常。定期清洁空气流量传感器的外壳和内部元件，定期更换空气滤清器，以减少空气流量传感器的堵塞和损坏风险。建议使用原厂配件进行维修和更换，以确保传以保持其良好的工作状态。感器的工作性能和兼容性。空气流量传感器的未来发展与趋势技术创新与改进高精度测量采用更先进的材料和制造工艺，提高传感器的测量精度和响应速度，以满足更严格的排放标准和性能要求。微型化设计随着微电子和纳米技术的发展，空气流量传感器的尺寸将进一步缩小，提高集成度和空间利用率。智能化技术结合人工智能、机器学习等技术，实现空气流量传感器的自适应调整、故障诊断和预测性维护等功能。应用领域的拓展新能源汽车智能家居随着新能源汽车市场的...
