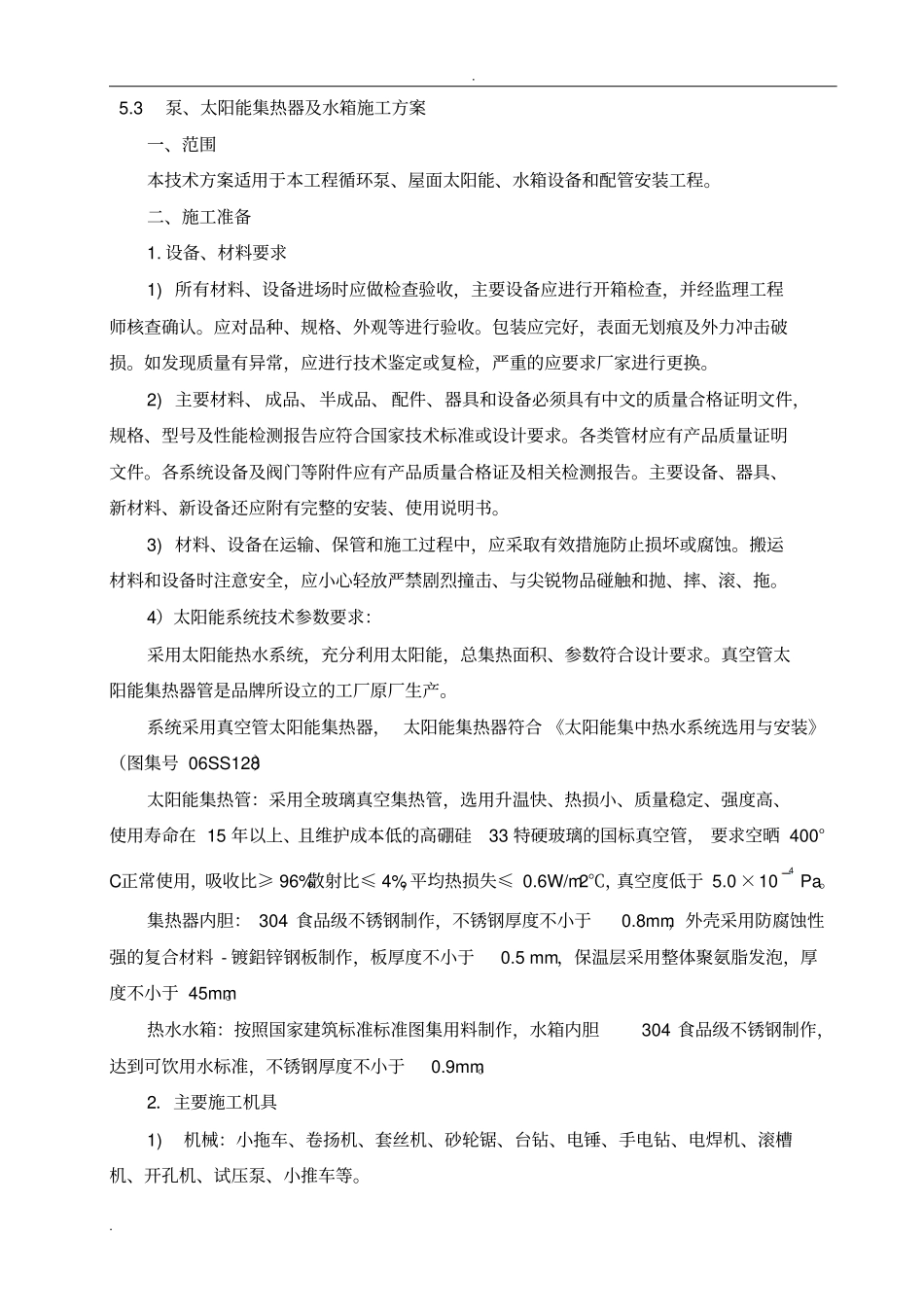

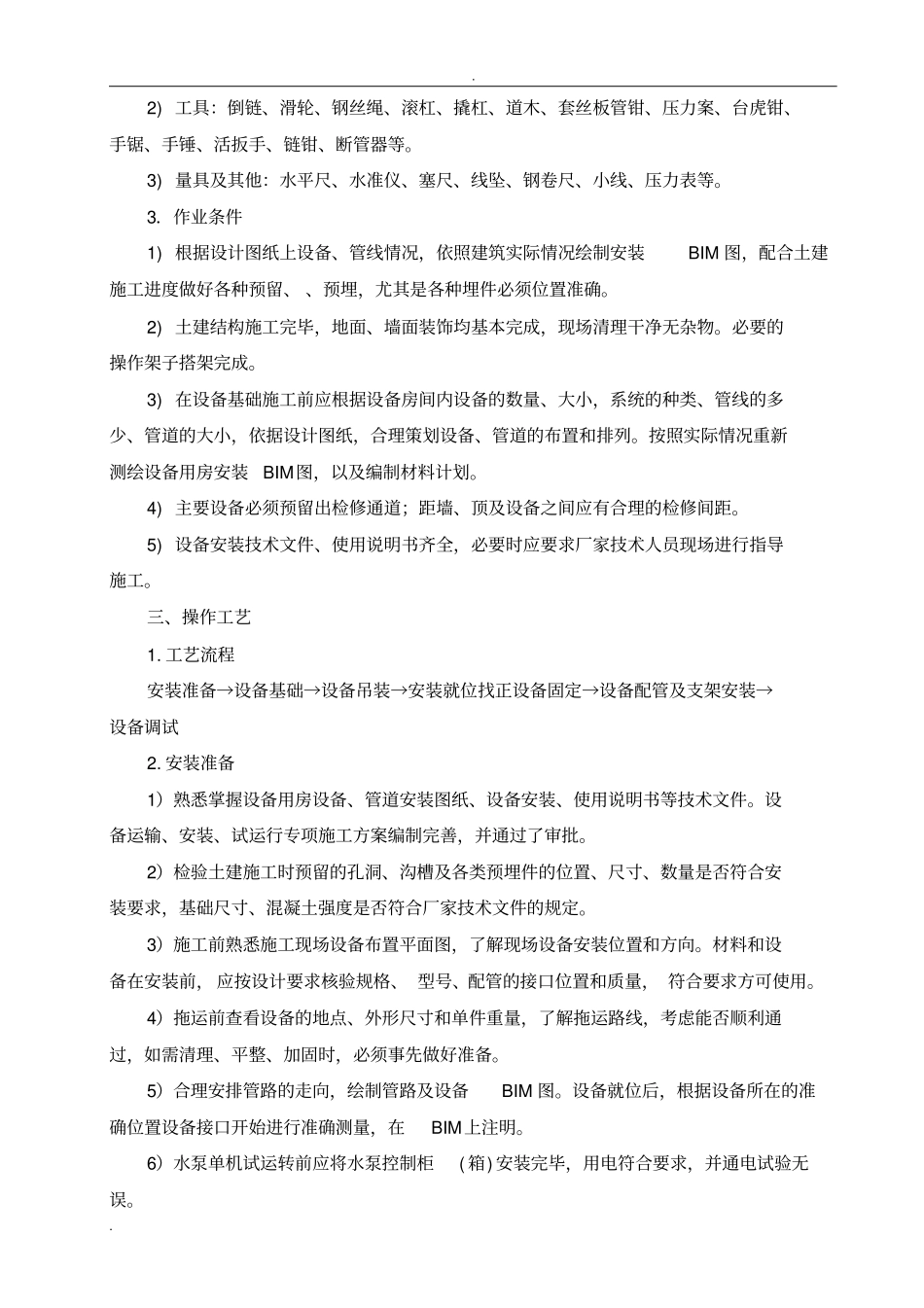

..5.3泵、太阳能集热器及水箱施工方案一、范围本技术方案适用于本工程循环泵、屋面太阳能、水箱设备和配管安装工程。二、施工准备1.设备、材料要求1)所有材料、设备进场时应做检查验收，主要设备应进行开箱检查，并经监理工程师核查确认。应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。如发现质量有异常，应进行技术鉴定或复检，严重的应要求厂家进行更换。2)主要材料、成品、半成品、配件、器具和设备必须具有中文的质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。各类管材应有产品质量证明文件。各系统设备及阀门等附件应有产品质量合格证及相关检测报告。主要设备、器具、新材料、新设备还应附有完整的安装、使用说明书。3)材料、设备在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。搬运材料和设备时注意安全，应小心轻放严禁剧烈撞击、与尖锐物品碰触和抛、摔、滚、拖。4）太阳能系统技术参数要求：采用太阳能热水系统，充分利用太阳能，总集热面积、参数符合设计要求。真空管太阳能集热器管是品牌所设立的工厂原厂生产。系统采用真空管太阳能集热器，太阳能集热器符合《太阳能集中热水系统选用与安装》（图集号06SS128）太阳能集热管：采用全玻璃真空集热管，选用升温快、热损小、质量稳定、强度高、使用寿命在15年以上、且维护成本低的高硼硅33特硬玻璃的国标真空管，要求空晒400°C正常使用，吸收比≥96%散射比≤4%，平均热损失≤0.6W/m2℃，真空度低于5.0×104Pa。集热器内胆：304食品级不锈钢制作，不锈钢厚度不小于0.8mm，外壳采用防腐蚀性强的复合材料-镀鋁锌钢板制作，板厚度不小于0.5mm，保温层采用整体聚氨脂发泡，厚度不小于45mm。热水水箱：按照国家建筑标准标准图集用料制作，水箱内胆304食品级不锈钢制作，达到可饮用水标准，不锈钢厚度不小于0.9mm。2．主要施工机具1)机械：小拖车、卷扬机、套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、滚槽机、开孔机、试压泵、小推车等。..2)工具：倒链、滑轮、钢丝绳、滚杠、撬杠、道木、套丝板管钳、压力案、台虎钳、手锯、手锤、活扳手、链钳、断管器等。3)量具及其他：水平尺、水准仪、塞尺、线坠、钢卷尺、小线、压力表等。3．作业条件1)根据设计图纸上设备、管线情况，依照建筑实际情况绘制安装BIM图，配合土建施工进度做好各种预留、、预埋，尤其是各种埋件必须位置准确。2)土建结构施工完毕，地面、墙面装饰均基本完成，现场清理干净无杂物。必要的操作架子搭架完成。3)在设备基础施工前应根据设备房间内设备的数量、大小，系统的种类、管线的多少、管道的大小，依据设计图纸，合理策划设备、管道的布置和排列。按照实际情况重新测绘设备用房安装BIM图，以及编制材料计划。4)主要设备必须预留出检修通道；距墙、顶及设备之间应有合理的检修间距。5)设备安装技术文件、使用说明书齐全，必要时应要求厂家技术人员现场进行指导施工。三、操作工艺1.工艺流程安装准备→设备基础→设备吊装→安装就位找正设备固定→设备配管及支架安装→设备调试2.安装准备1）熟悉掌握设备用房设备、管道安装图纸、设备安装、使用说明书等技术文件。设备运输、安装、试运行专项施工方案编制完善，并通过了审批。2）检验土建施工时预留的孔洞、沟槽及各类预埋件的位置、尺寸、数量是否符合安装要求，基础尺寸、混凝土强度是否符合厂家技术文件的规定。3）施工前熟悉施工现场设备布置平面图，了解现场设备安装位置和方向。材料和设备在安装前，应按设计要求核验规格、型号、配管的接口位置和质量，符合要求方可使用。4）拖运前查看设备的地点、外形尺寸和单件重量，了解拖运路线，考虑能否顺利通过，如需清理、平整、加固时，必须事先做好准备。5）合理安排管路的走向，绘制管路及设备BIM图。设备就位后，根据设备所在的准确位置设备接口开始进行准确测量，在BIM上注明。6）水泵单机试运转前应将水泵控制柜(箱)安装完毕，用电符合要求，并通电试验无误。..3.设备基础1）根据设备用房平面图和基础图放安装基准线，如有多台设备时应一次放出基准线。主要设备必须预留出检修...
