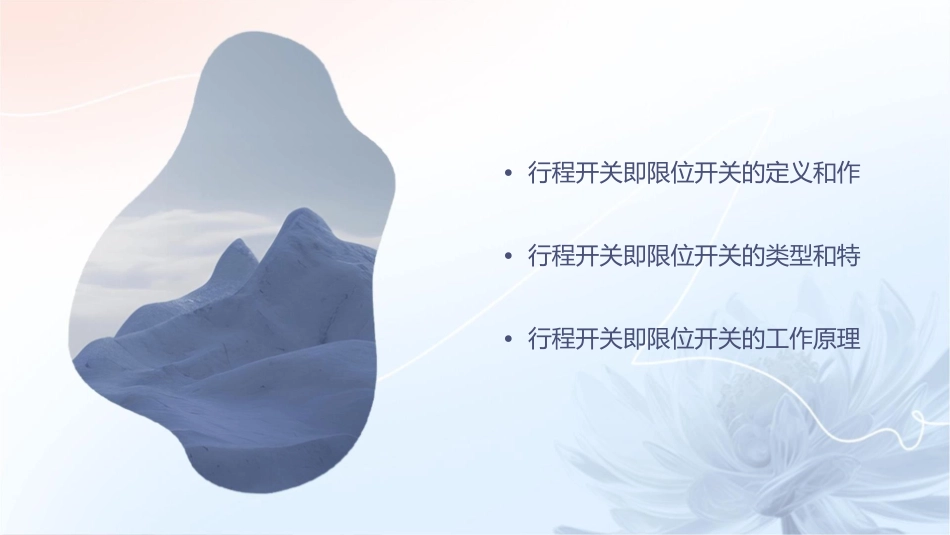

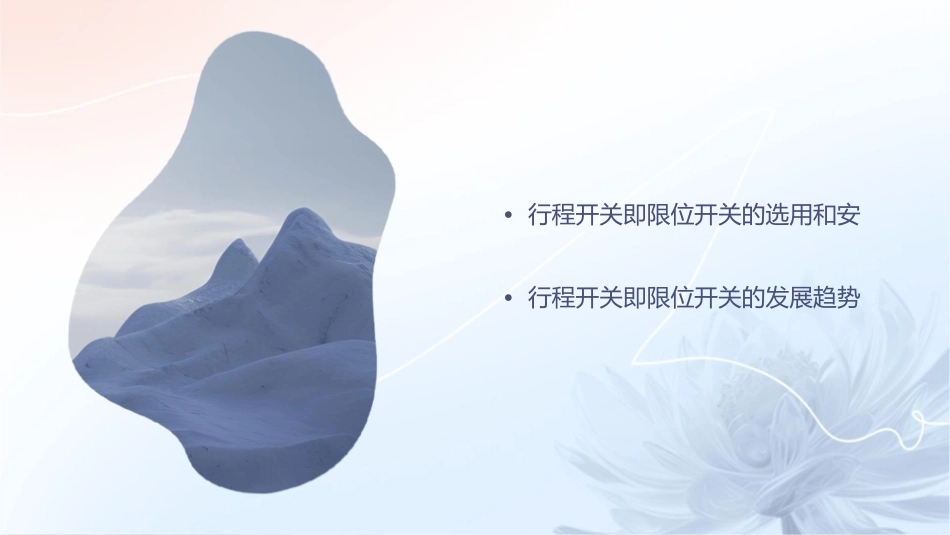

行程开关即限位开关件•行程开关即限位开关的定义和作•行程开关即限位开关的类型和特•行程开关即限位开关的工作原理•行程开关即限位开关的选用和安•行程开关即限位开关的发展趋势01行程开关即限位开关的定和作用定义01行程开关即限位开关是一种位置检测开关，用于控制机械运动的位置和行程。02当运动部件到达预定的位置时，行程开关会接通或断开电路，从而控制机械设备的运动方向、速度或停止。作用控制机械设备的运动方向保护机械设备行程开关可以用于控制机械设备的启动和停止，防止机械设备在异常位置或超出安全范围时继续运行，从而保护机械设备不受损坏。通过行程开关的接通和断开，可以控制机械设备在特定位置的转向或换向。限制机械设备的行程行程开关可以设置在机械设备的限位器上，当机械设备运动到预定位置时，行程开关会触发限位器，使机械设备停止运动。应用领域自动化生产线电梯在自动化生产线中，行程开关被广泛应用于控制流水线的运动方向、速度和位置，实现自动化生产。电梯的升降系统中，行程开关用于检测电梯的位置，控制电梯的启动、停止和换向。数控机床包装机械数控机床中，行程开关用于检在包装机械中，行程开关用于测工作台的行程和位置，实现控制机械手的运动位置和方向，实现自动化包装。精确的加工控制。02行程开关即限位开关的型和特点直动式行程开关总结词结构简单，动作可靠，价格便宜。详细描述直动式行程开关是一种常见的限位开关类型，其工作原理是通过机械运动直接触发微动开关来控制电路的通断。由于结构简单，直动式行程开关具有较高的可靠性和稳定性，价格也相对较为便宜。滚轮式行程开关总结词适用于检测直线运动的机械位置。详细描述滚轮式行程开关是一种特殊的限位开关，通过机械运动带动滚轮旋转，进而触发微动开关来控制电路的通断。由于滚轮式行程开关具有较大的接触面积和较长的使用寿命，因此适用于检测直线运动的机械位置。微动式行程开关总结词体积小，动作灵敏，适合于精密控制。详细描述微动式行程开关是一种体积较小、动作灵敏的限位开关，其工作原理是通过机械运动触发微动开关的触点来控制电路的通断。由于体积小、动作灵敏，微动式行程开关在精密控制领域应用广泛。其他类型总结词如光电式、超声波式等。详细描述除了直动式、滚轮式和微动式行程开关外，还有光电式、超声波式等多种类型的限位开关。这些限位开关具有各自的特点和应用范围，可以根据具体需求进行选择。03行程开关即限位开关的工作原理和构工作原理限位开关是一种位置开关，当被控机械上的某被测物移动到某一位置时，行程开关使控制电路电源接通或断开，从而达到控制电路的目的。行程开关的工作原理是利用机械运动部件的碰撞来接通触点，使触点闭合或断开，从而达到对电路的控制。行程开关的触点一般采用双断点桥式结构，以增加触点容量和可靠性。结构组成行程开关主要由外壳、操作机构、触点系统、反作用弹簧和复位弹簧等部分组成。外壳通常采用金属或塑料等材料制成，具有防水、防尘和防震等性能。操作机构通常采用杠杆、凸轮或连杆等机构，通过与被测物的碰撞来触发触点动作。工作过程当被测物移动到行程开关的感应区域内时，操作机构受到碰撞，使触点系统动作，从而接通或断开电路。触点系统动作后，行程开关的反作用弹簧和复位弹簧使操作机构复位，等待下一次的碰撞触发。行程开关的工作过程是一个循环往复的过程，可以实现对电路的连续控制。04行程开关即限位开关的用和安装选用原则根据使用环境选择根据设备的工作环境，如温度、湿度、压力、振动等，选择适合的行程开关。根据机械运动参数选择根据设备的运动参数，如行程长度、运动速度、负载等，选择合适的行程开关。根据控制要求选择根据设备控制要求，如单次控制、连续控制等，选择适合的行程开关。安装注意事项010203确定安装位置固定牢固接线正确根据设备运动轨迹，确定行程开关的安装位置，确保设备运动到指定位置时能够触发开关。确保行程开关安装牢固，防止因振动或冲击导致松动或脱落。按照厂家提供的接线图正确接线，避免短路或断路。常见问题及解决方案开关不动作误动作寿命短检查行程开...
